Шумоглушитель для вентиляции своими руками — как сделать не переплачивая за материалы

Устройство шумоглушительной установки для вентиляции

Для обеспечения максимального комфорта, при использовании систем вентиляции и кондиционирования, оснащают специальными шумоглушительными устройствами. А источников шума в таких системах – предостаточно.

При работе вентилятора возникают вибрации, которые по системе воздуховодов могут передаваться на достаточно большие расстояния. Воздух, проходя по каналам, создает колебательные движения, которые называются аэродинамическим шумом, а сам привод вентилятора создает механические шумы. Их интенсивность может причинять беспокойство и сыграть существенную роль в появлении дискомфорта и плохого самочувствия.

Устанавливая шумоглушитель в вентиляцию можно эффективно устранить аэродинамические звуковые колебания. Эти устройства монтируются как в каналы круглой, квадратной, так и прямоугольной формы. Они бывают различных размеров, поэтому подобрать такое устройство под конкретный воздуховод не составляет особого труда.

Монтируются они достаточно просто, благодаря системе креплений, входящих в комплектацию шумоглушителя. Для некоторых помещений, в которых отсутствие посторонних шумов является критичным требованием, можно устанавливать шумоподавляющие устройства по несколько штук в ряд. Их эффективность в борьбе с шумом достигается за счет использования многослойной конструкции, в которой в качестве изолятора выступает базальтовая вата, войлок, стекловата и другие материалы.

Существующие типы шумоглушителей

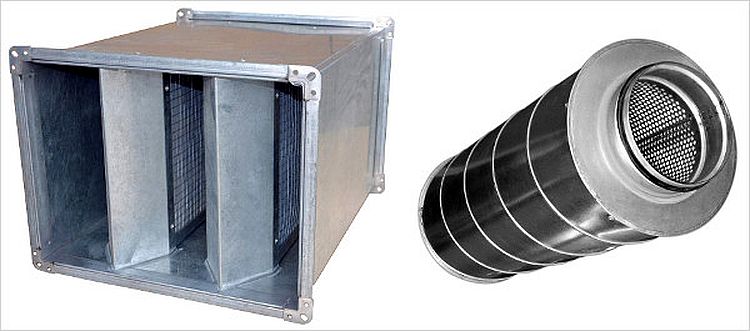

  • Пластинчатый шумоглушитель. Представляет собой конструкцию, внешне напоминающую металлический короб, с проходным отверстием для воздушного потока, которое разделено на сектора. Каждая образованная ячейка, облицована звукоизолирующим материалом. Есть и другая конструкция пластинчатого шумоглушителя, в которой шумоизоляционные сегменты расположены между слоями из перфорированного металла. Это устройство эффективно снижает уровень аэродинамического шума, но также и существенно понижает давление в системе.Конcтрукция шумоглушителей под определенный тип воздуховодов
  • Трубчатые шумоглушители. Изготавливается из двух труб, из которых внутренняя имеет множество отверстий. Внешняя труба является корпусом изделия. Между слоями металла находится звукопоглощающий материал. Как правило, такие приспособления устанавливаются на воздушные каналы, имеющие диаметр до 500 мм.

к оглавлению ↑

Отчего зависит степень поглощения шума

Способность шумоглушителей эффективно устранять звуковые колебания зависит от нескольких факторов, которые нужно учитывать при монтаже этого оборудования:

  • От размеров устройства. Стандартные размеры, которые имеет это приспособление, могут быть 60 см, 90 см и 1м 20 см.,/
  • От толщины и расположения звукоизолирующего слоя.
  • От скорости движения воздуха. Наилучшие показатели по устранению аэродинамических звуковых колебаний показываются на низких скоростях воздушных потоков.
  • От месторасположения шумоглушительного устройства. Чем ближе оно расположено к вентилятору, тем лучше звукоизоляция в воздуховодах.

к оглавлению ↑

Правила самостоятельной установки


несколько правил для самостоятельного монтажаНа самом деле правил монтирования этих приспособлений не существует. Устанавливать шумоглушительное устройство можно как на воздуховоды приточной вентиляции, так и на каналы вытяжной вентиляционной системы.

  • Полагаясь только на слух, монтировать эти приспособления не следует. Следует сделать акустические замеры.,/
  • На основании замеров следует подсоединить шумоглушительное оборудование к воздуховоду, в месте наибольшего шума.
  • Можно сделать дополнительную шумоизоляцию, обклеив воздуховод войлоком или обернув его минеральной ватой.
  • Если в воздушном потоке вентиляционной системе присутствуют твердые включения, то следует перед шумопоглотителем установить фильтр грубой очистки.

При подборе наиболее эффективного устройства используется довольно сложная система расчета взаимодействия акустических колебаний вентилятора, воздуховодов и самого устройства с проявляемыми звуковыми колебаниями. Для этого используется специализированное оборудование. Но при желании всегда можно изготовить шумоглушитель для вентиляции своими руками, который может уступать по некоторым показателям своим производственным аналогам, но будет существенно дешевле их.

к оглавлению ↑

Устройство поглощения шумов в вентиляционной системе своими руками

Для того чтобы сделать такой шумоглушитель своими руками вам потребуется:

  • Шумоглушитель в разрезеОтрезок оцинкованной трубы совпадающий диаметром с воздуховодом вентиляционной системы. Отрезки продаются длиной 1 м.
  • Отрезок трубы, диаметр которой на 60 мм будет больше предыдущей.
  • Утеплитель, который является и эффективным звукоизолятором. В качестве него может выступать базальтовая вата, стекловата, любые прессованные органические волокна, пропитанные составом, предотвращающим его горение.
  • Пластиковые хомуты и 1 шиферный гвоздь
  • Заклепочный пистолет, молоток пассатижи.

Приступаем к сборке

  1. Первый отрезок трубы нужно сделать перфорированным, отступив от обоих краев 100 мм. Для этого использовать гвоздь и молоток. Делать отверстия через каждые 10 мм.
  2. После этого, накрутить на перфорированный отрезок трубы 1 слой базальтового мата, толщиной 50 мм. отступая от краев по 80 мм. Звукопоглощающий материал хорошо стянуть 4 пластиковыми хомутами.
  3. С одного края большей трубы отступить 60 мм, прочертить по окружности линию и до нее сделать надрезы. Каждый «лепесток» согнуть по отмеченной линии под 90° к середине, после чего на каждом сделать отметку, отступая 30 мм от края каждого лепестка и согнуть под °90 вдоль трубы.
  4. Первую заготовку вставляем во вторую, лепестки будут одновременно и упором для изолятора и местом крапления труб между собой.
  5. С другой стороны труб повторить операцию с разрезанием лепестков.
  6. Готовое изделие можно устанавливать в разрыв вентиляционного воздуховода, закрепив хомутами.

Совет:
Проводите крепление устройства со всей серьезностью, используйте не только хомуты, но и саморезы. После монтирования шумоглушителя на воздуховод, тщательно промажьте герметиком все стыки и щели.

Если после его установки уровень шума упал хотя бы на 10-15 Дб, то вы получили прекрасный результат, и добились эффективности промышленных аналогов.
