Паспортизация вентиляции — особенности ее проведения при подготовке документов

Паспорт вентиляционной системы

Системы для вентиляции устанавливаются практически в любом здании, поскольку именно они обеспечивают оптимальное состояние атмосферы внутри помещений, а также комфорт и хорошее самочувствие людей, которые там постоянно находятся. Именно поэтому такие конструкции должны проходить обязательную проверку и получать специальный документ, подтверждающий их исправное состояние и готовность к эксплуатации. Этим документом является специальный паспорт системы.

Зачем нужен документ и что он собой представляет?

Полученный документ является юридическим подтверждением, говорящим о том, что система готова к использованию и полностью соответствует всем необходимым требованиям. Паспорт подтверждает, что весь проведенный на территории цикл работ выполнен в соответствии с действующими нормативами. Зачем требуется паспорт?

  • Чтобы иметь возможность официально зарегистрировать оборудование, которое будет использоваться. Даже если это зарубежная техника, которая не имеет российской сертификации, наличие паспорта подтвердит, что все приборы исправны и могут использоваться в системе.
  • Для решения различных спорных вопросов. Если в помещении произошла какая-то чрезвычайная ситуация, например, задымление, то можно доказать, что проблема кроется не в вентиляции, а в чем-то другом, так как паспорт подтвердит, что системы исправна.

Чтобы получить паспорт, необходимо пройти испытания вентиляционной системы, без этой процедуры получить документ нельзя, даже если на руках у владельца есть другие справки и выписки.

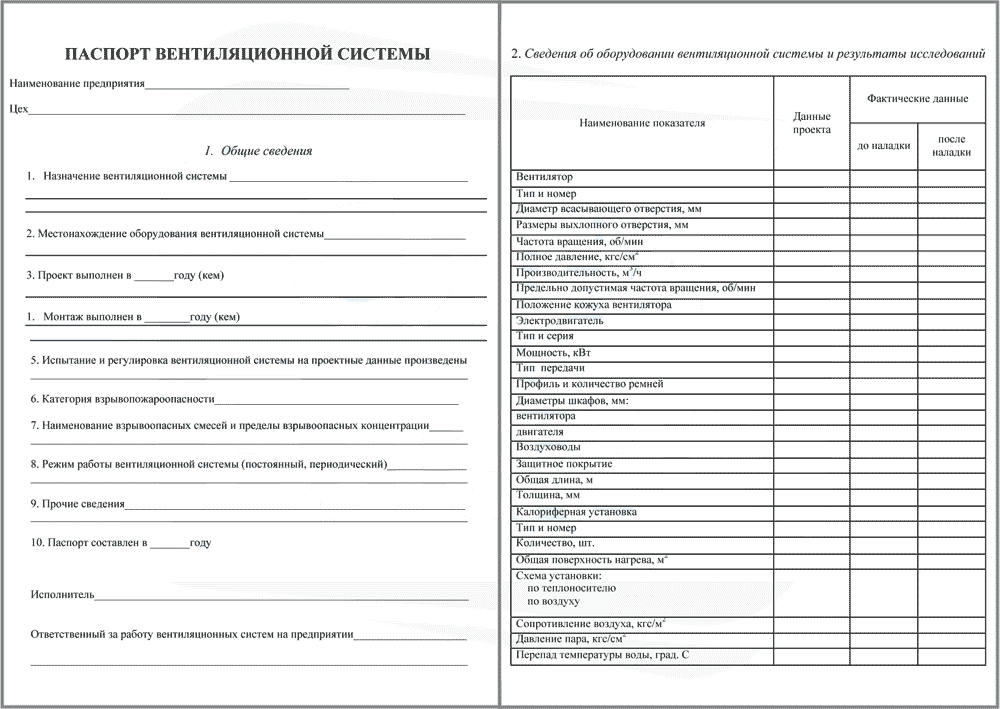

Пример бланка паспорта

к оглавлению ↑

Нормативные требования

Что нужно, чтобы получить паспорт вентиляционной системы? СНиП даст ответ, ведь именно там содержится большая часть нормативов, которые учитываются при проверке конструкции и выдаче документа.

  • Установка необходимых конструкций должна проводиться с учетом требований проекта, при этом никого не волнует отсутствие у подрядчика необходимого оборудования, например, для проведения высотных работ, поэтому такая причина не будет считаться действительной при обнаружении каких-то недочетов.
  • Если трубы предназначаются для транспортировки воздуха с повышенным уровнем влажности, то в самой нижней их части совершенно точно не должно располагаться продольных швов. Участки, где может образоваться вода, при обустройстве прокладываются специальным образом.
  • Если предполагается, что транспортируемый воздух будет значительно насыщен агрессивными кислотами или соединениями, то и материал для прокладок должен быть соответствующим — устойчивым к такому воздействию.
  • В том случае, когда используются бесфланцевые соединения, применяющиеся материалы тоже отдельным образом оговариваются перед проведением монтажа, в зависимости от предполагающихся температур.
  • Болты непосредственно на фланцах обязательно должны быть крепко затянуты, элементы не должны болтаться. Гайки, имеющиеся в конструкции, располагаются только с одной определенной стороны. В зависимости от особенностей конструкции отдельно обсуждается расположение точек, предназначающихся для крепления воздуховода.
  • Сами воздуховоды непосредственно соединяются с вентиляторами при помощи специальных вставок, которые исключают передачу какой-либо вибрации. Эти элементы обычно выполнены из стеклоткани. Размещение вставок происходит практически в последнюю очередь, перед проведением испытаний вентиляции.
  • Если нужно собрать раструбный канал с вертикальным направлением, то раструбы должны смотреть вверх. Они дополнительно укрепляются пеньковыми жгутами, которые пропитаны специальным раствором, а оставшиеся полости замазываются определенным видом мастики, предназначенным для использования в таких условиях.
  • Когда мастика окончательно затвердевает, это место дополнительным слоем оклеивается специальной тканью и прокрашивается масляной краской. Вентиляторы при монтировании должны закрепляться при помощи анкерных элементов, которые обеспечивают виброизоляцию.
  • Промышленные аппараты должны устанавливаться и монтироваться с использованием резиновых прокладок. Это предотвращает передачу возможной вибрации стенам и всему зданию в целом.
  • Клапаны все использующейся вентиляции должны легко открываться и закрываться, чтобы при необходимости это можно было проделать вручную, не используя специальных рычагов.

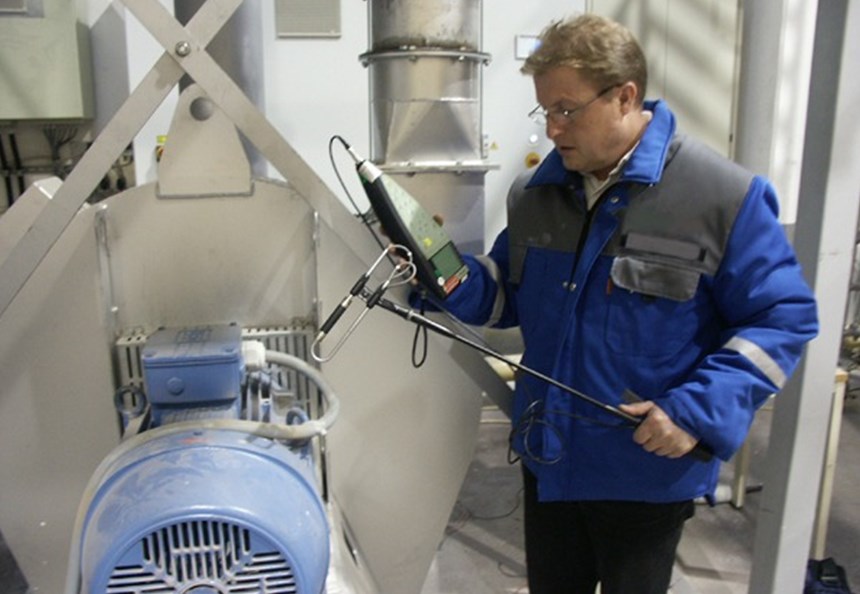

Проверка вентилятора

к оглавлению ↑

Паспорт и его особенности


Каким должен быть по своим параметрам паспорт вентиляционной системы? Образец заполнения поможет составить СНиП, поскольку там есть все необходимые для использования данные и требования. В число общих сведений, указанных в паспорте, должно входить название объекта и его расположение, а также назначение системы и данные о ее местонахождении. Отдельно указывается перечень характеристик для вентиляторов, электродвигателей, нагревателей и кондиционеров, фильтров, увлажнителей. А также необходимо указать размеры сечений, выделить фактический расход, чтобы во время проверок можно было определить, соответствуют ли эти данные требованиям проекта. Пример заполнения паспорта вентиляционной системы можно попросить у комиссии, которая проводит эту процедуру.

Паспорт заполняется при непосредственной сдаче объекта, также по мере использования проводится своевременная паспортизация, поэтому в документе предусмотрено несколько специальных таблиц для каждого нового случая проверки. Это многостраничный документ, в который сведения вносятся по мере проверок, а также при проведении ремонтных работ или модернизации. Всего основных страниц в нем восемь, при этом страницы, на которых находятся данные о ремонте и модернизированных частях системы, в число главных не входят. К паспорту могут прикладываться некоторые документы, в которых тоже содержатся сведения:

  • Данные о проводящихся испытаниях конструкции, которые оформляются в виде специальных протоколов.
  • Информация об имеющемся уровне герметичности системы.
  • Данные об уровне шума и присутствующей вибрации, которые получают путем практических испытаний.
  • Информация по поводу избыточного или нормального давления и прочие данные, которые могут иметь значение в конкретном случае.

Удобнее всего хранить результаты пройденных испытаний и проверок в электронной форме, поэтому многие организации поступают таким образом. Это позволяет быстро вносить поправки и дополнения, а также оперативно организовывать выдачу выписок при необходимости.

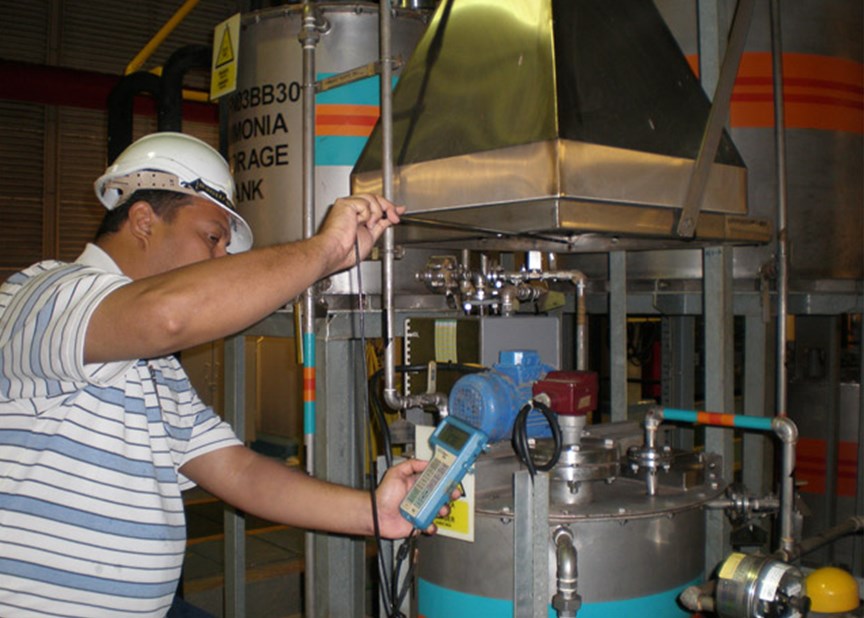

Мероприятия, направленные на проверку системы, проводятся раз в пять лет, согласно требованиям существующего законодательства. Необходимо проводить подобные процедуры, если паспорт был каким-то образом утерян или сменился собственник предприятия.Провека вытяжной вентиляции

к оглавлению ↑

Стоимость проведения

В среднем, стоимость проведения всех необходимых операций начинается примерно от 3-5 тысяч рублей и может очень сильно отличаться, в зависимости от конкретной сложности системы и входящего в нее оборудования. Некоторые организации при составлении прайса указывают цену отдельно за квадратный метр, в этом случае расценки начинаются от 60-150 рублей за один квадрат.

Как правило, для проведения процедуры предварительно готовится отдельная смета, которая будет согласовываться с заказчиком. Стоит отметить, что образец самого имеющегося документа и стоимость проведения проверочных работ может меняться, в зависимости от выбранной организации.

к оглавлению ↑

Ответственность и особенности ведения

Обычно ответственность за ведение документации несет лицо, которое является ответственным и за эксплуатацию имеющегося оборудования. На предприятии это может быть механик или же эту роль выполняет подрядная компания. В документе полагается делать отметки обо всех изменениях непосредственно в системе, проведенном ремонте или модернизации. К паспорту обязательно должны прилагаться все протоколы, подтверждающие проведение каких-либо операций, их необходимо хранить вместе с документом.

Чтобы продлить срок службы, необходимо своевременно проводить ремонт и установку более современного оборудования при необходимости. Разумеется, для этого нужно пользоваться только услугами профессионалов, которые сделают все в соответствии со всеми необходимыми действующими нормативами.

Сведения о подобных проведенных на территории мероприятиях заносятся в паспорт. Надзорные органы могут организовать проверку, в ходе которой будут проверять правильность заполнения документа, наличие всех необходимых протоколов и соответствие имеющихся технических данных. На территории предприятия может находиться несколько действующих систем. Если они объединены в единую сеть, то и документ для них потребуется только один. В том случае, если системы разрознены и никак не пересекаются между собой, то для каждой конструкции потребуется свой документ.
