Монтаж приточно вытяжной вентиляции: основные этапы для самостоятельной работы

Если у вас много желания и времени, можно сделать вентиляцию самостоятельно

Очень часто приходится говорить о необходимости качественной работы вентиляции, так как многие до сих пор не понимают ее важности в обеспечении хорошего микроклимата дома, квартиры или любого отдельно взятого помещения. Отсутствие таковой обязательно скажется на самочувствии проживающих и на состоянии самой конструкции постройки. О необходимости вентиляционной будет данная статья. Кроме того, мы обязательно затронем тему ее правильной работы и, конечно же, научимся ее монтажу без помощи профессионалов. Но для этого нужно рассмотреть несколько вопросов.

Принцип работы вентиляционной системы

Любая вентиляционная система предусматривает воздухообмен, т.е один воздух приходит на смену другому. Тот воздух, который выходит из помещения называется вытяжным, а тот который приходит ему на смену – приточным. Воздушные массы, находящиеся в доме нагреваются в процессе жизнедеятельности человека и работы отопительных приборов. По физическим законам, нагретый воздух становится легче, поэтому поднимается, а более холодный располагается в нижней части помещения. После чего холодный опять нагревается и поднимается, а более холодный занимает его место. И так до бесконечности.

Теплый воздух в верхней части комнаты находит отверстие, именуемое вытяжкой, попадая в него, вытягивается по воздуховоду и выходит за пределы дома. Но что-то должно заполнять пустоту и тут появляется приточные воздушные потоки, которые более холодные и находятся внизу помещения. А откуда они берутся? Путей несколько: через неплотно прикрытые двери, через оконные щели или приточные отверстия. Этот круговорот имеет свое название – естественная вентиляция, которая изначально обустроена в наших квартирах, производственных помещениях и т.д.

Выбор вентиляционной системы

Но для того чтобы произвести монтаж вентиляции, этих знаний мало, нужно выбрать наиболее подходящую именно для вашего дома, схему вентиляционной системы. Их на самом деле всего две:

  1. Естественная.
  2. Принудительная.
  3. Есть еще промежуточный вариант под названием комбинированная вентиляция.

При всей своей простоте, естественная вентиляция имеет несколько ограничений и недостатков:

  • На эффективность работы естественной вентиляционной системы очень влияют атмосферные явления. В помещении должно быть тепло, а на улице холодно. Понятия тепло — холодно несколько утрированы, но суть остается неизменной: в комнатах должно быть теплее, чем на улице.
  • Для вывода отработанного воздуха нужна вертикальная, прямая вентиляционная шахта. В том случае если она не вертикальная, или ее нет, то в канале не будет тяги, а значит, как в него будет затягиваться теплый воздух?

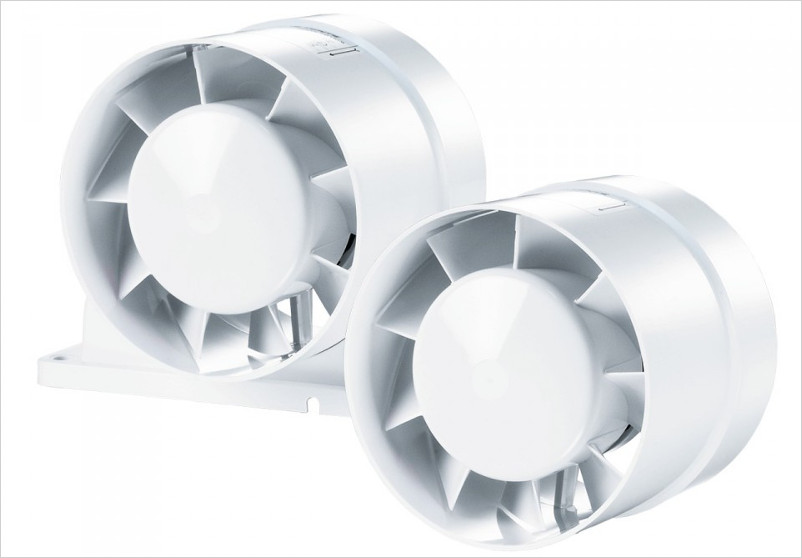

Пары вентиляторов будет достаточно для эффективного воздухооборотаПринудительная вентиляция таких ограничений не имеет, поэтому выглядит более привлекательно. Для ее обустройства нужно всего-то пару вентиляторов, которые будут работать, один на вытяжку воздуха, а другой на его приток. Для их работы будет нужно только электричество, да и то немного.

Теперь, когда мы знаем о двух основных вентиляционных системах все равно рано приступать к монтажу. Следующим этапом будет проектирование и расчет.

Проектирование и расчет

Если мы решили, что будем делать принудительную вентиляцию в нашем доме, давайте выберем ее тип, а их несколько, и каждый имеет как преимущества, так и недостатки.

  • Приточная. Вытяжка воздуха будет работать как обычно, а приток будет осуществляться посредством приточного вентилятора.
  • Приточно-вытяжная. Как вытяжка, так и приток будет работать при помощи вентиляторов, установленных в воздуховодах.
  • Вытяжная. Если подача приточного воздуха в вашем доме организована хорошо, то вытяжка может быть оснащена вытяжным вентилятором.

Проектирование любого типа вентиляционной системы должно начинаться с точного расчета оборудования. Кроме того, нужно на бумаге посчитать, сколько метров вытяжной трубы для вентиляции вам понадобиться для вывода отработанного воздуха, точно рассчитать требуемый диаметр воздуховодов и количество метров трубы для притока свежего воздуха и начертить местонахождение приборов вашей будущей вентиляционной системы.

По каким критериям производить расчет. Для этого существуют специальные таблицы и методы, но для более простого расчета можно воспользоваться упрощенной системой. Чтобы рассчитать мощность вытяжного вентилятора, нужно объем помещения умножить на 12.


Пример:
Объем помещения, где будет находиться вытяжка, равен 20 м.куб. Умножаем на 12 и получаем 240 м.куб/час.

Чтобы рассчитать мощность приточного вентилятора нужно знать, что в жилые помещения нужно подавать не менее 3 м.куб/час на 1 м2 площади. Площадь помещения умножаем на 3 и получаем приблизительную производительность приточного вентилятора, который нам потребуется.

Даже теперь, когда вы узнали о правилах расчета оборудования и проектирования, все равно еще рано приступать к монтажу приточно-вытяжной вентиляции.

Из чего складываются затраты при устройстве вентиляции

Подсчитаем необходимые затратыДля того, чтобы приблизительно представлять сколько кровно заработанных нужно будет потратить на обустройство вентиляции, необходимо учесть несколько факторов:

  • Габариты помещения.
  • Количество проживающих человек.
  • Назначение помещений.

Даже эти незначительные факторы помогут вам сориентироваться, сколько вложений вам потребуется. Учтите, что сумма может вырасти на порядок, если для монтажа вы пригласите специалиста.

Особенности монтажных работ

  • Для обустройства вентиляции вам потребуются вентиляционные трубы. Они бывают пластиковые круглые или прямоугольные и оцинкованные круглые и прямоугольные. Для самостоятельного монтажа лучше выбрать круглые ПВХ трубы. Они легче, проще монтируются, у них большой выбор всевозможных углов, тройников и т.д.
  • Вентиляционные каналы требуют крепления к стенам и потолку. Для этого придуманы специальные хомуты или прижимные планки.
  • В процессе эксплуатации вентиляционной системы вы столкнетесь с такой проблемой, как появление конденсата внутри каналов. Нужно сразу предусмотреть изготовление устройства для сбора конденсата, которые, как правило, выносятся на улицу.
  • Если вы делаете монтаж вентиляции своими руками и в процессе работы столкнулись с необходимостью прокладки горизонтальных вентиляционных каналов, то продумайте сразу установку в них вентиляторов.
  • Для того чтобы поток воздуха двигался в нужном направлении, подумайте о целесообразности монтажа обратных клапанов. Эти недорогие устройства не дадут воздушному потоку перетекать из одной комнаты в другую.

Самостоятельно поэтапно производим монтаж

Все, что было нужно для работы, мы узнали, и теперь можно переходить к долгожданному этапу монтажа вентиляционной системы вашего частного дома. Конечно, можно для этого пригласить и бригаду профессионалов, но в самостоятельном устройстве есть свои прелести. Вы сделаете, как вы хотите, и за то время, за которое хотите. Кроме того, вы будете досконально знать каждый сантиметр, да и денег немножко экономите, а это всегда приятно!

  1. Подготавливаем необходимые инструменты и определяемся с объемом работы.

    Важно!
    Заранее продумайте все нюансы, чтобы потом не пришлось переделывать.

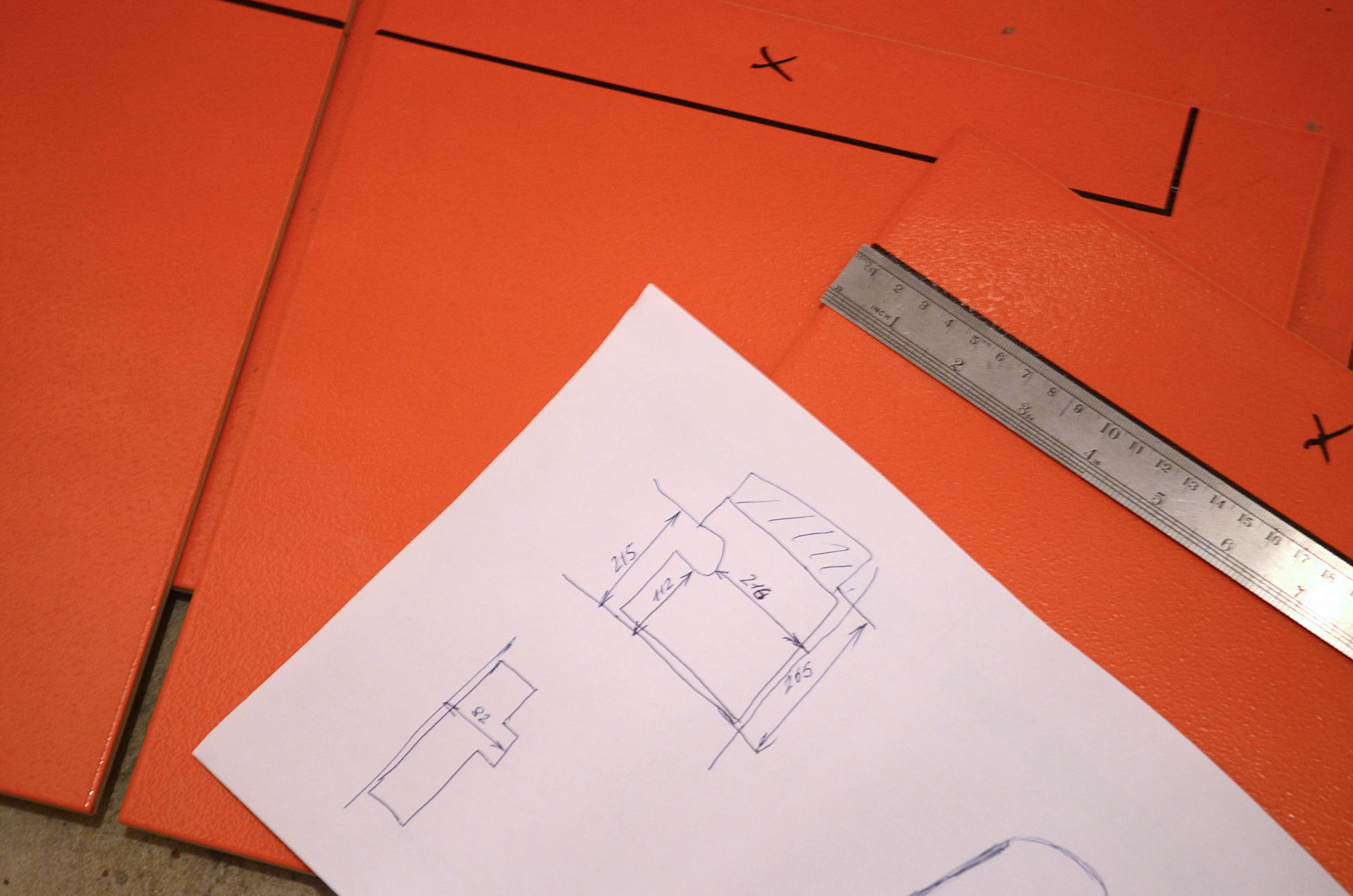

  2. Разметка должна быть обязательноПроизводим разметку в каждом помещении. Приточные трубы должны располагаться в 50 см от пола, а вытяжные на 10-30 см ниже потолка.
  3. В каждую трубу устанавливаем вентилятор. Вентилятор должен быть не 1-2 см. в диаметре меньше диаметра трубы.
  4. По отметкам высверливаем отверстия в стенах под трубу. Они должны быть на пару сантиметров больше диаметра труб.
  5. Тщательно очистите поверхности от мусора.
  6. Производим монтаж вентилятора в трубу, хорошо крепим штатными креплениями и монтируем трубу в подготовленное отверстие. Так делаем со всем оборудованием для вентиляции.
  7. Зазор между трубой и стеной заполняем монтажной пеной.

По прошествии 12 часов (сохнет пена), можно переходить к штраблению стен под проводку и коробки выключателей. После соединения всех элементов проводки уложить ее в штрабленые канавки и зафиксировать скобами. После этого можно переходить к декоративным элементам, а именно шпаклевки углублений в стене под проводку, подсоединение выключателей и т.д.

Важно!
На конец каждой трубы нужно надеть декоративную решетку.

Теперь вы понимаете, насколько сложна и важна в доме вентиляционная система. Следуя нашим подсказкам, вы без труда сможете обустроить простейшую приточно-вытяжную вентиляцию своими руками.
