Обзор популярных программ для проектирования вентиляции

Обзор популярных программ для проектирования вентиляции Монтаж и схемы вентиляции

Для создания здоровых и комфортный микроклиматических условий в помещении, необходим качественный воздухообмен. Отработанный воздух, насыщенный углекислым газом, излишней влагой, пылью и различными загрязнениями должен своевременно отводиться, а его место должны занимать свежие воздушные массы насыщенные кислородом. Такая циркуляция продиктована здравым смыслом и регламентирована строительными и санитарно-эпидемиологическими нормами.

Как известно, планирование в доме любых инженерных сетей начинается с подготовки проектной документации и выполнения расчетов. Грамотное проектирование системы вентиляции позволяет создать в каждом помещении постройки необходимый для нормальной жизнедеятельности человека микроклимат.

Нормы и правила использующиеся при проектировании инженерных сетей

Основной задачей проектирования вентиляционных систем является создание технически и экономически обоснованной схемы расположения вентиляционных каналов и грамотный  подбор оборудования, которые обеспечат нормы микроклимата, регламентированные СНиП 2.09.04-87. Кроме этого, грамотный проект предусматривает 100% работоспособность и ремонтопригодность  системы, а также удовлетворение всех архитектурно-технических требований.

Нормы и правила

Вентиляционные системы должны соответствовать строго определенным санитарным нормам и государственным стандартам.

При проектировании вентиляции, СНиП 2.04.05-91 является основным документом, на который ориентируется любой проектировщик.

Кроме этого свода справил также могут стать необходимыми следующие нормативные документы:

  • СНиП 2.01.02-85;
  • СНиП II-12-77;
  • ГОСТ 12.1.005-88;
  • СНиП 2.08.01-89;
  • СНиП 2.08.02-89;
  • СНиП 2.09.04-87;
  • СНиП 2.09.02-85;
  • СНиП 2.01.01-82.

Этапы разработки проекта

Разработки проекта вентиляционной системы

На первом этапе разработки проекта вентиляционной системы происходит встреча заказчика с проектировщиком, где составляется техническое задание и определяются первоначальные данные, необходимые для проведения корректных расчетов.

Второй этап – это предоставление заказчику технически и экономически обоснованных схем вентиляционных систем, с вариантами используемого для этого оборудования. Из представленных вариантов заказчик выбирает оптимальный и вносит свои замечания, после чего отдает на согласование в соответствующие инстанции. Только после устранений замечаний от контролирующих органов, проект переходи в третью фазу – составление полной технической документации со спецификациями необходимых материалов и оборудования, а также сметой проведения работ.

Проект может создаваться «по старинке», на кульмане, но, как правило, современные компании, занимающиеся проектными работами, для этого используют программное обеспечение.

Программы, для проектирования вентиляционных систем

Сегодня, существует масса программного обеспечения, которое служит для значительного ускорения процесса выполнения расчетов, составления схем расположения воздуховодов, заполнения спецификаций и составления чертежей. Несмотря на кажущуюся простоту, проектировщик должен обладать соответствующими знаниями, опытом в общении с программным обеспечением и пр. Рассмотрим несколько распространенных программ, которые помогают проектировщикам вентиляционных систем в составлении проектной документации.

АutoСad

Программа предназначена для составления максимально точных чертежей, схем и другой конструкторской документации в двухмерном или трехмерном отображении. АutoСad имеет два типа интерфейса:

  • Оконный. В таком варианте, интерфейс утилиты состоит из области построений, строк меню, командной и состояния, а также панели инструментов.

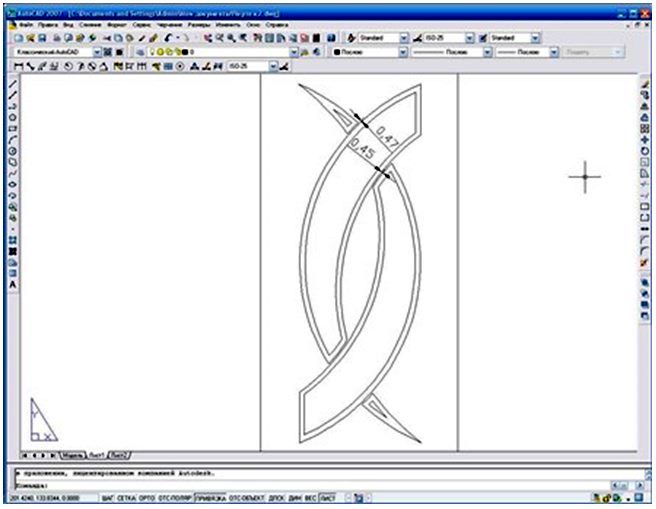

  • Обновленный интерфейс представляет собой ленту инструментов и область построений. Также в обновленном интерфейсе ПО присутствует окно командной строки.Интерфейс AutoCAD

При проектировании вентиляции в autocad проектировщику будут доступны: полный набор функционала для составления и проверки чертежей, возможность масштабирования, а также использование панорамных функций. Кроме этого, есть возможность использования и привязки объектов из сторонних библиотек, импорт-экспорт таблиц и текстовых файлов, слоями, публикация 3D чертежей и многое другое.

Сегодня, АutoСad является ПО, которое наиболее распространено в архитектурно-проектных и конструкторских бюро, так как именно эта утилита имеет функцию поддержки коллективной работы над проектом.

Следует понимать, что программа АutoСad – это не просто электронный кульман, это мощный программный комплекс, который требует для использования определенных знаний и опыта работы.

  1. Прежде всего следует убедиться, что ваш ПК имеет системные требования, для работы с этой утилитой (выше 2 Гб ОЗУ; 2 Гб свободного места на диске; монитор с высоким разрешением).
  2. После установки ПО ознакомьтесь с интерфейсом, который состоит из панели быстрого доступа (рядом с красной буквой А в левом верхнем углу); ленты, которая, в свою очередь, состоит из нескольких закладок; панели статуса (в нижней части экрана) и панели команд (над панелью статуса).
  3. Для создания нового документа следует выбрать File – New.

Далее можно создавать эскиз, чертеж ил сложный объект. Для работы необходимы начальные знания английского языка, так как язык интерфейса именно английский.  Кроме этого нужно быть, как минимум инженером и знать команды, которые будут необходимы для создания чертежей. Для обучения работы в этой утилите можно воспользоваться справочником прямо из меню программы.

АutoСad – платная программа с бесплатным 30 дневным пробным периодом. Стоимость последней лицензионной сетевой версии АutoСad 2016, на сайте разработчика – 5 тыс. евро. Существуют специальные цены на локальные и сетевые версии программы для учебных заведений.



Magicad

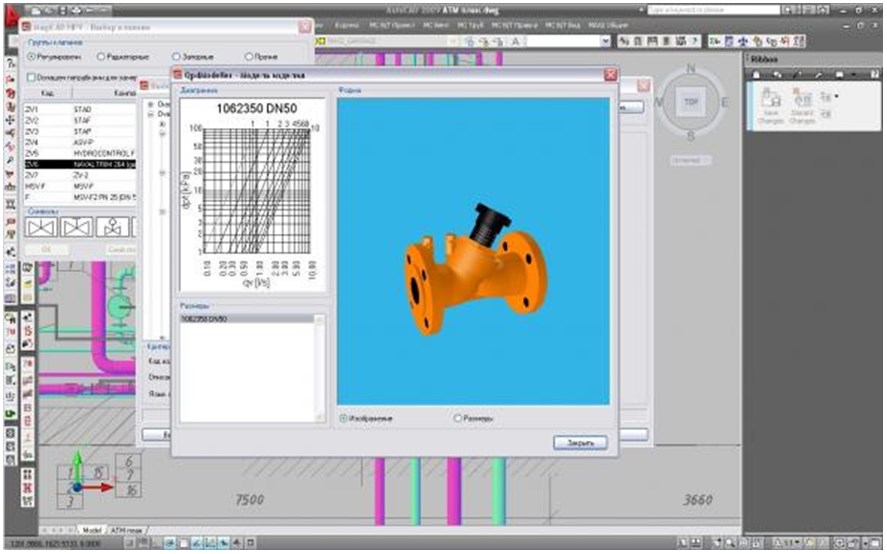

Эта мощная утилита предназначена для выполнения расчетов и трехмерного проектирования инженерных сетей. Программа для проектирования вентиляции magicad включает в себя несколько базовых модулей, среди которых есть блок Мagicad -Вентиляция.Интерфейс программы Magicad

В качестве графической платформы утилита использует АutoСad или RevitMap. Данный программный комплекс дает возможность для:

  • Создания схем вентиляции с из трассировкой как в ручном, так и в автоматическом режиме.
  • Расстановки фасонных частей и другого оборудования.
  • Подбора сечений шахт, каналов и воздуховодов.
  • Расчета аэродинамического сопротивления воздуховодов и оборудования.
  • Акустического расчета.
  • Балансировки системы вентиляции в автоматическом режиме.

Программа Magicad имеет следующие возможности:

  • Использование базы вентиляционного оборудования.
  • Работы с текстовыми обозначениями элементов.
  • Создание спецификаций материалов и оборудования;
  • Контроль  за пересекающимися элементами на эскизах и чертежах.
  • Работа в 2D и 3D режимах.
  • Экспорт данных в другие программы и многое другое.

Особенностью этой программы является наличие базы вентиляционного оборудования, которая содержит в себе огромное количество изделий, с полными данными о давлении расходе воздуха, размерах, и геометрии элемента, а также его шумовыми характеристиками и пр. При составлении чертежа, программа автоматически подберет фасонные изделия, при соединении двух воздуховодов – тройник или крестовину, если изменяется диаметр воздушного канала, то утилита Magicad сразу предложит необходимый переходник.

Программа Magicad позволяет проектировщику создавать проекты вентиляционных систем любой сложности в самый короткий срок.

Язык интерфейса –английский и русский. Стоимость полной локальной лицензионной версии – 4560 евро. Цена полной сетевой лицензии – 5700 евро. Есть специальные предложения по приобретению обновлений на 1, 2 и 3 года.

Для успешной работы с Magicad Вентиляция необходимо быть инженером, уметь работать с графической платформой  АutoСad. Официальные представители разработчика нередко проводят онлайн-обучения работе в программе. Средняя стоимость такого обучения от 10 до 16 тыс. руб. за курс.

Ventcalc

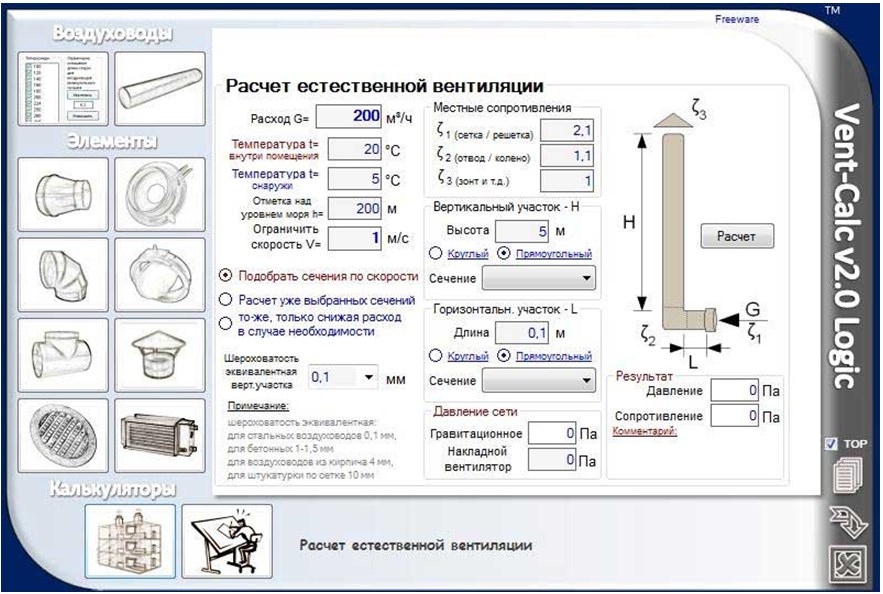

Программа среди проектировщиков считается наиболее простой и функциональной. Действительно, для создания схемы вентиляционной сети достаточно ввести требуемые исходные данные и программа предоставит готовый эскиз со всеми необходимыми данными для дальнейшего подбора оборудования.Интерфейс программы VentCalc

Независимо от выбранного типа вентиляционной системы, данная утилита одинаково хорошо справляется с необходимыми расчетами. Функционал программы позволяет:

  • Сделать расчет сечения воздухооотводов с учетом всех переменных.
  • Расчет сопротивлений шахт и каналов. На основании расчетов программа автоматически подбирает вентиляционное оборудование.
  • Расчет аэродинамического сопротивления сети.
  • Сделать грамотный расчет естественной вентиляции.
  •  Определить оптимальное сечение вентиляционной шахты, которое обеспечит преобладание тяги над сопротивлением воздушной смеси при определенном ее расходе.
  • Сделать расчет мощности нагрева калорифера.

Vent calc в максимально короткий срок выполнит необходимые расчеты, чем значительно упростит работу проектировщика. Достоинством этого ПО является то, что с 2010 г. Vent calc распространяется бесплатно. Язык интерфейса ПО – мультиязычная.

Сadvent

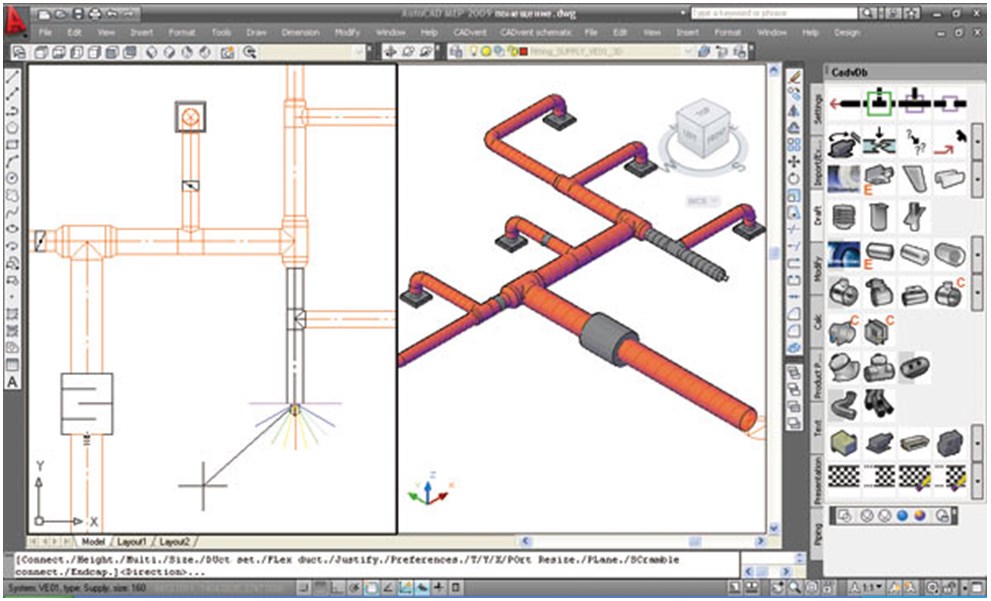

Программа для проектирования вентиляции cadvent является своеобразной надстройкой для рисования вентиляционных систем, созданной на графической платформе Avtocad.Эта утилита содержит в себе полный набор инструментов для черчения схем, имеет мощные возможности для ведения необходимых расчетов, создания трехмерных моделей, презентаций и пр.Интерфейс программы Cadvent

Этот программный продукт позволяет:

  • Делать расчеты сечения и потерь давления в воздуховодах.
  • Акустические расчеты.
  • Создавать двухмерные чертежи с необходимыми обозначениями.
  • Производить 3D моделирование.
  • Готовить спецификации по необходимым элементам системы, с возможным экспортом в Еxcel.
  • Создавать качественные 3D презентации.

Основной особенностью этого ПО является возможность создавать полные комплекты рабочих документов, включающих вычисления, спецификации материалов, двух – и трехмерные чертежи, отдельные участки и элементы системы.

Для работы в этом ПО необходимо уметь обращаться с графической платформой avtocad, уметь работать с электронными таблицами и библиотеками. Язык интерфейса – английский. Стоимость программного комплекса зависит от его комплектации: модуль вентиляции с возможностью ручного обновления баз – 500 у.е.; модуль вентиляция с автоматическим обновлением баз – 1500 у.е.; модуль вентиляция, отопление, водопровод с полной базой элементов европейских производителей – 2500 у.е.

Несмотря на кажущуюся простоту создания проектов в представленном выше программном обеспечении – это достаточно технически сложный процесс, требующий обширных знаний, поэтому для создания проектной документации и расчетов обращайтесь только к специалистам.
