Выбор и подключение дренажного сифона с обратным клапаном к канализации

328
подключение дренажного сифона с обратным клапаном к канализации

Вывод дренажного шланга на улицу – это самый простой и дешевый способ избавиться от конденсата, образующегося в процессе работы кондиционера. Но такой вариант может создать немало проблем для владельца сплит-системы начиная от постоянной лужи под окном, заканчивая замерзанием дренажа при отрицательной температуре воздуха.

Лучшим решением в данной ситуации будет подключение отвода конденсата напрямую к канализации. Единственным условием для этого будет установка дренажного сифона с обратным клапаном, задача которого состоит в предотвращении попадания сточных вод и запахов из канализационной системы.

Почему нельзя использовать обычный сифон?

Дренажный сифон

Подключение ванн, раковин и умывальников осуществляется через простейшее устройство, принцип работы которого заключается в создании гидрозатвора или водяной преграды. Сифон представляет собой изогнутую пластиковую трубку, проходя через которую вода заполняет часть ее объема, перекрывая доступ запахам из канализации. Если устройство используется регулярно и через него проходит большое количество жидкости, то водяной затвор обновляется и не успевает высохнуть.

Если же постоянный приток воды отсутствует, то гидрозатвор рано или поздно начнет высыхать, в результате чего воздух из канализации начнет распространяться внутри помещения. Кроме того, обычный сифон не спасет, если по каким-либо причинам канализационные стоки будут двигаться в обратном направлении.

Оба этих варианта развития событий недопустимы при подключении дренажного шланга от сплит-системы, поскольку в первом случае неприятные запахи будут распространяться по дому прямо через кондиционер, а во втором случае обратный приток сточных вод может вызвать засорение шланга или привести к серьезным поломкам.

к оглавлению ↑

Обратный клапан для дренажной системы кондиционеров

Обратный клапан для дренажной системы кондиционеров

Сифоны для подключения дренажа сплит-систем к канализации отличаются от аналогичных устройств для ванн и раковин. Их принцип действия основан не на создании гидрозатвора, а на использовании обратного клапана. Такой клапан полностью блокирует воздух и стоки из канализации, но при этом беспрепятственно пропускает через себя конденсат от кондиционера.

Конструкция дренажного сифона довольно проста и чаще всего представляет собой устройство одного из двух типов:

  1. Шариковый клапан. Легкий пластиковый шарик играет роль своеобразного поплавка, который поднимается при движении воды в сторону канализации и опускается при ее отсутствии или при движении в обратном направлении, перекрывая доступ неприятному запаху и стокам.
  2. Пружинный клапан. Действует аналогичным образом, но вместо шарика в устройстве используется мембрана, соединенная с пружиной. Вода из дренажного шланга растягивает пружину и передвигает мембрану, что позволяет ей стекать в канализацию. При отсутствии тока воды пружина возвращает мембрану в прежнее положение, при котором сифон становится закрытым.

Помимо этого, в зависимости от параметров монтажа и обслуживания клапан для слива кондиционера в канализацию бывает:

  • Цельный. Имеет неразборный корпус, поэтому требует периодической замены (раз в 2-3 года).
  • Сегментный. Является устройством разборного типа и требует лишь регулярного обслуживания и очистки.
  • Настенный. Имеет компактные размеры и эргономичный современный дизайн, рассчитанный на установку устройства на видном месте. В корпусе имеются отверстия для настенного крепления при помощи саморезов.
  • Врезной. Используется для подключения дренажного шланга непосредственно к канализационной трубе.
Мнение эксперта

Важно!

Задать вопрос эксперту
Совет! Выбор дренажного сифона зависит не только от места его будущей установки и возможности обслуживания, но и от количества воды, которое будет через него проходить. Нередко рекомендации по выбору устройства даются в инструкции по монтажу и эксплуатации сплит-системы.
к оглавлению ↑

Обзор популярных моделей

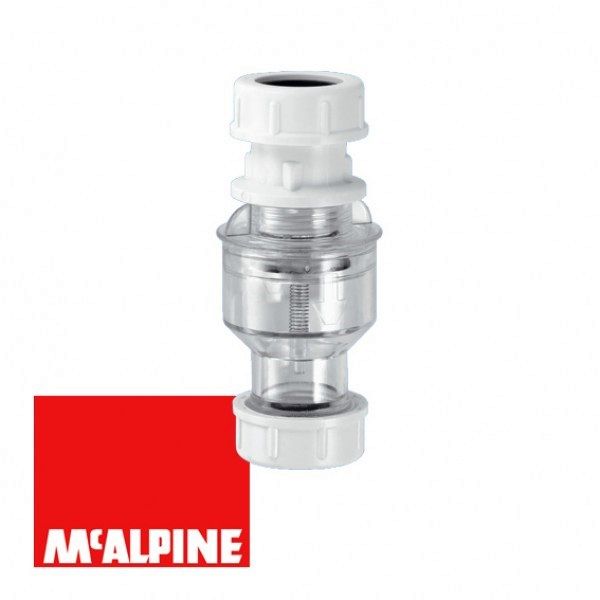

McAlpine TUN5-CL

McAlpine TUN5-CL

Сифон для подключения дренажа к канализации от фирмы McAlpine с пружинным клапаном и «сухим гидрозатвором» имеет прозрачный вертикальный корпус, изготовленный из высококачественного полипропилена. Используется для компактного подключения дренажной системы вентиляционного оборудования, а также слива излишков воды из водонагревателей. Средняя цена: 1500 руб.

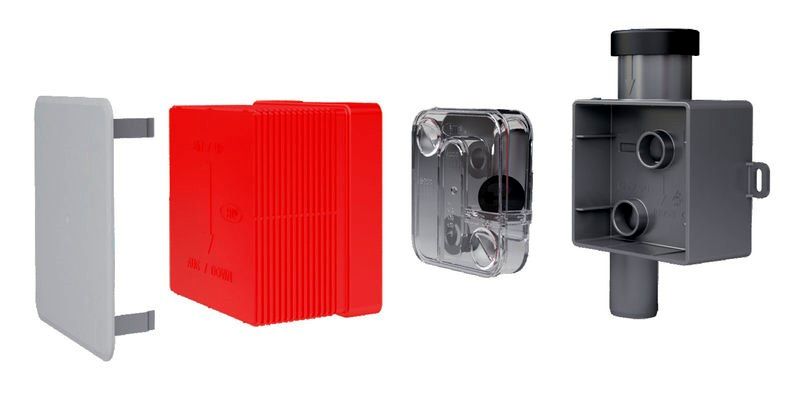

Hutterer & Lechner HL 138

Hutterer & Lechner HL 138

Дренажный сифон для кондиционера от Австрийской фирмы Hutterer & Lechner укомплектован съемным корпусом для настенного крепления, механическим обратным клапаном в виде сменной кассеты, имеет одно входное и одно выходное отверстие. Средняя цена: 2000 руб.

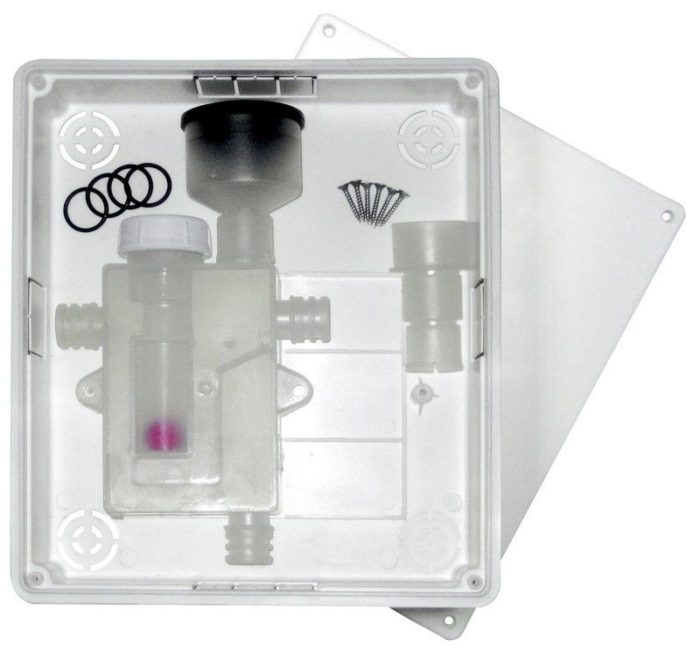

Vecam

Vecam

Сифон для кондиционера фирмы Vecam имеет прозрачный пластиковый съемный бокс, 2 входных и 2 выходных отверстия, оборудован запахозапирающим механическим устройством шарикового типа. Набор уплотнительных колец, входящий в стандартную комплектацию, позволяет подключать к устройству дренажные трубки различного диаметра. Средняя цена: 1500 руб.

к оглавлению ↑

Инструкция по монтажу сифона к канализации

Установку дренажного сифона можно выполнить без специальных навыков, используя стандартный набор сантехнических инструментов. Желательно, чтобы параметры входных и выходных отверстий соответствовали подключаемым к ним трубкам. В этом случае через обратный клапан для кондиционера слив конденсата будет осуществляться наиболее эффективно, поскольку отпадает необходимость использования всевозможных переходников и патрубков.

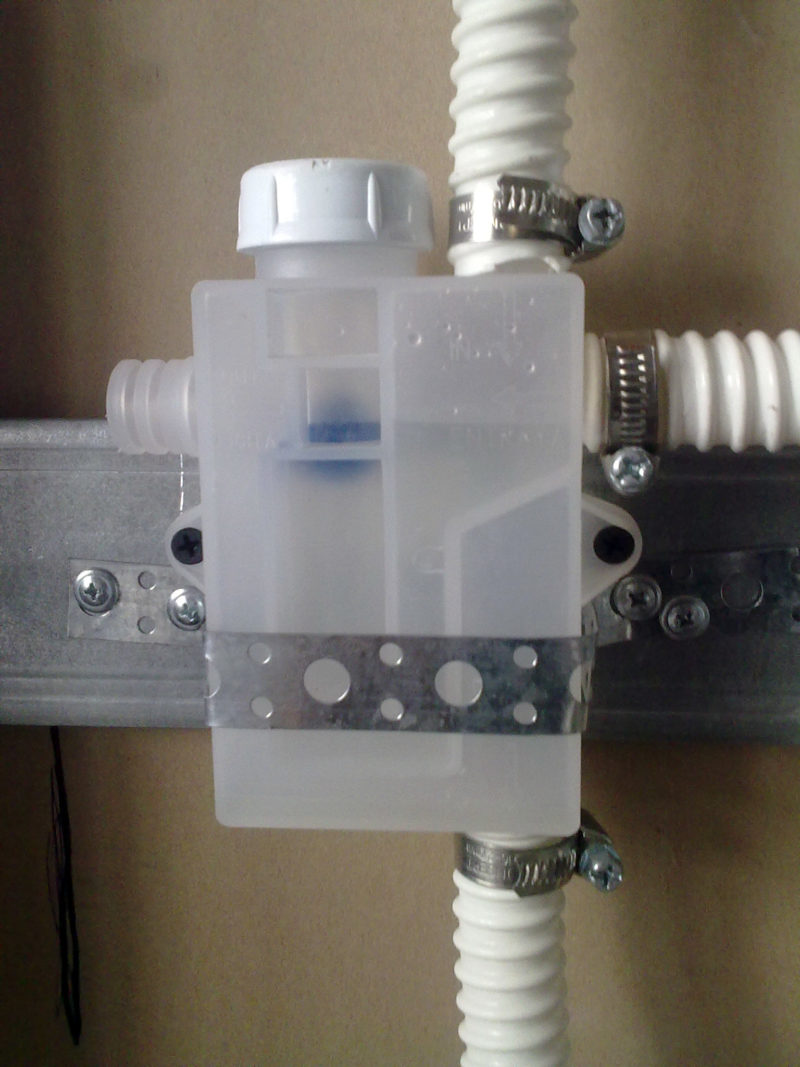

Фото: Монтаж сифона кондиционера к канализации



Многие модели дренажных сифонов комплектуются инструкцией по монтажу, в которой подробно описан каждый этап установки. Например, подключение сифона Vecam выполняется следующим образом:

  1. Взять в руки коробку и слегка нажать на специальные зоны, чтобы снять крышку.
  2. Вставить дренажную трубку и выходной шланг в соответствующие отверстия и зафиксировать коробку на стене, выровняв его положение при помощи уровня.
  3. С помощью специального устройства открыть вход сифона и снять защитное покрытие.
  4. Вставить уплотнительные кольца во входное и выходное отверстие сифона, подсоединить трубки к устройству и закрепить его с помощью винтов.
