VRV система кондиционирования: выбор для офисных комплексов и торговых центров

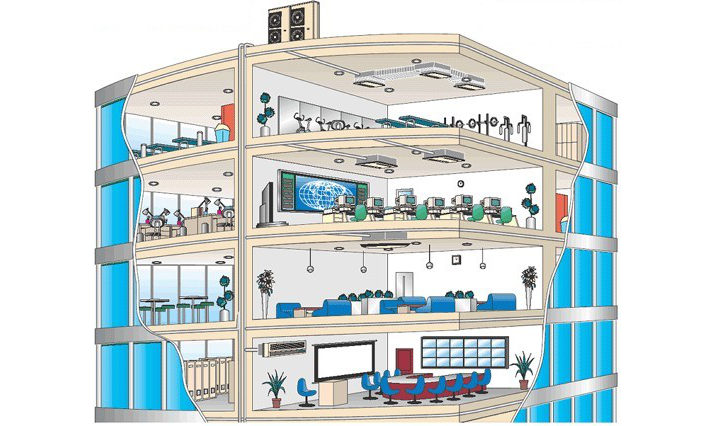

Для кондиционирования воздуха в офисных зданиях подойдет VRV мультисплит система

Классический климатический комплекс конструктивно состоит из двух блоков: внешнего – конденсаторного и внутреннего – испарительного. А мульти-сплит системы могут себе позволить до 4 испарительных устройств. И протяженность фреоновых магистралей в них оставляет желать лучшего, максимум 25 м при потере производительности до 30%. Все это ограничивает их применение в больших зданиях или загородных домах, где больше 4 помещений, которые нужно кондиционировать. А устанавливать несколько мульти кондиционеров крайне невыгодно в финансовом плане, да и обвешивать фасад здания несколькими компрессорными блоками не очень хорошо, с точки зрения дизайна.

В чем основные особенности VRV и VRF климатических комплексов

Всех этих недостатков лишены мультизональные кондиционеры. Многих интересует, что значит VRV системы. На самом деле это не название, а аббревиатура, что в дословном переводе читается как «переменный объем хладагента».

VRF также является аббревиатурой, и означают как «переменный поток хладагента». Даже из дословного перевода видно, что это, одинаковые системы. Просто, когда в конце прошлого века была изобретена система VRV, то эта аббревиатура была сразу запатентована, поэтому другие компании, которые наладили выпуск таких же климатических систем, вынуждены использовать другое название, что не меняет сути дела.

В классических климатических комплексах от компрессорного блока прокладывается магистраль к испарительному. Тоже происходит и в мульти сплит-системах: от одного компрессорного модуля кондиционера проходит магистраль к каждому испарительному модулю.

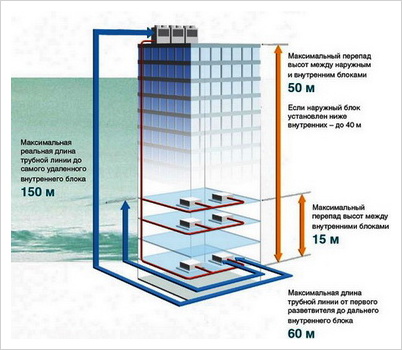

Протяженность соединительной магистрали может достигать 150 мVRV и VRF комплексы имеют одну фреоновую магистраль, от которой и происходит подключение ко всем испарительным устройствам, а их может быть до 64, при 3 внешних, конденсаторных модулях. Расстояние между внутренним блоком vrv системы и его конденсаторным модулем может составлять 150 м, а разброс между компрессорным и внутренними, испарительными модулями по вертикали, позволяется делать до 90 м.

Благодаря таким показателям одна такая система кондиционирования может перекрыть потребность в благоприятном микроклимате большого многоэтажного здания. Причем конденсаторный блок можно устанавливать практически в любом месте, как на крыше здания, так и в его подвале. Последнее время практикуется его установка в отдельном помещении, которое находится за пределами здания. Длина фреоновой магистрали это позволяет.

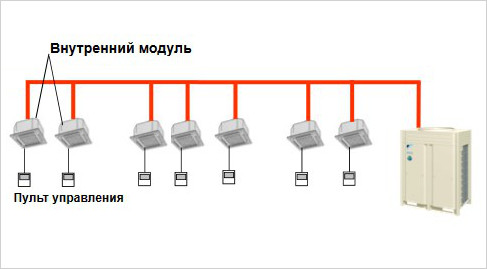

Каждым внутренним блоком можно управлять по отдельности с помощью пульта управленияОсновной и самой полезной возможностью таких климатических комплексов является возможность интегрирования в них вентиляционной и отопительной системы здания, под чутким руководством компьютера. Компания Daikin уже разработала нечто подобное под громким названием HI-VRV. К слову сказать – это именно она придумала первой и запатентовала VRV мультизональную систему кондиционирования.

На сегодняшний день компания предлагает такой комплекс, в который может входить до 265 управляемых внутренних блоков как вентиляции, так и кондиционирования.

к оглавлению ↑

Осуществление контроля над температурой в VRV и VRF климатических комплексах

Управлять внутренними модулями может осуществляться тремя способами:

  • С центрального пульта управления.
  • С беспроводных «мобильных» устройств.
  • При помощи компьютера и специального программного обеспечения, подключенного к системе кондиционирования.

Благодаря постоянному контролю за температурными показателями, автоматически изменяется подача хладагента, тем самым поддерживаются постоянные комфортные условия, без мертвых зон и перепадов. Такие комплексы поддерживают заданные показатели, с точностью до ±0,5 С°.

к оглавлению ↑

Работа VRV и VRF комплексов в зимний период

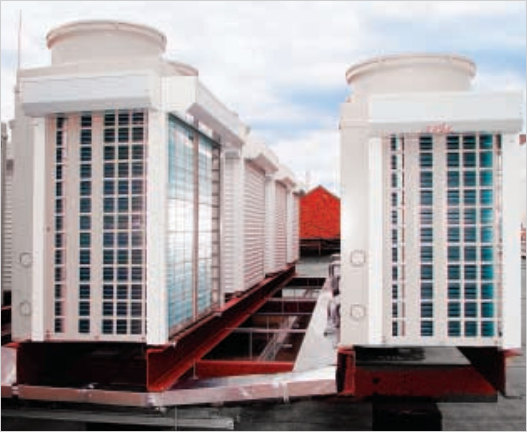

Система VRV-house может работать при отрицательных температурахКак известно, кондиционеры не могут работать когда температурные показатели окружающего воздуха ниже заданных производителем. И даже самые современные системы кондиционирования не стали исключением. Но, в связи с тем, что мультизональные vrf системы приобрели огромную популярность и используются в странах, где практически круглый год отметка термометра не переваливает за + 10, была сделана доработка компрессорных модулей, благодаря чему максимально уменьшено влияние низких температур на конденсатор, который является самым «нежным» местом этих климатических систем. Доработка была названа VRV-house.

Изменение коснулось работы контроллера, который теперь дополнительно оснащен температурными датчиками, и полностью исключает падение давления конденсации, которая свойственна таким климатическим комплексам при их функционировании в недопустимом температурном диапазоне.

к оглавлению ↑

Преимущества и недостатки этих климатических систем

  1. Одним из главных преимуществ такого климатического комплекса является простота монтажа. Благодаря небольшому весу внутренних блоков и одной общей фреоновой магистрали, устанавливать ее в здании могут всего несколько специалистов, которых по силу содержать даже небольшим сервисным компаниям.
  2. В зависимости от потребностей того или иного помещения, к мощным внешним модулям могут подключаться внутренние, различные по производительности и способу монтажа.
  3. На сегодняшний день различными компаниями выпускаются внутренние модули VRV или VRF системы. Существует огромный выбор различных внутренних блоков, которые можно подобрать исходя их архитектуры или интерьера помещений.
  4. Такие климатические комплексы считаются наиболее экономичными, благодаря возможности индивидуального управления каждым внутренним модулем. Обогрев (охлаждение) будет исключительно в тех помещениях, где это необходимо. Как утверждают производители, она рассчитана на использование более чем 30 лет.

О недостатках этой техники можно сказать единственное: она изрядно стоит. Причем при всей своей экономичности и простоте в установке, стоимость 1 к.кв этого климатического комплекса составляет порядка 250 у.е., а рассчитана она на площадь от 500 до 1500 к.кв. Именно поэтому ее так редко можно встретить даже в больших квартирах. Основными ее потребителями являются производственные помещения, крупные офисные центры, солидные торговые центры и гипермаркеты, гостиничные комплексы. Конечно же, встречаются они и в загородных домах, но это скорее исключение, чем правило.

Совет:
Несмотря на то, что проектирование VRV и VRF кондиционирования не самое сложное, и монтаж могут делать несколько человек из частной организации, мы настоятельно рекомендуем за покупкой, проектированием и установкой этой техники обращаться только к профессионалам.
