Проектирование систем кондиционирования: что об этом необходимо знать

Программы для проектирования кондиционирования помещений

Современное строительство зданий сильно отличается от построек, которые возводились еще в середине прошлого века. Проектирование инженерных сетей и систем, еще на стадии подготовки к строительству объекта – это наиболее разумный и экономически выгодный подход, который позволит еще на начальном этапе увидеть все нюансы, влияющие на конечный результат. В этой статье вы узнаете о том, как создается, и что необходимо для создания проекта кондиционирования жилого дома.

Подготовительные работы

Проектирование систем вентиляции и кондиционирования всегда начинается с переговоров с заказчиком, на котором определяется техническое задание и производится сбор данных. К необходимым сведениям относятся:

  • Общие данные, которые характеризуют объект. Заказчик должен предоставить данные о расположении, ориентации и назначении здания.
  • Схемы, чертежи и архитектурные планы здания, в котором планируется создание системы. Для создания качественного проекта необходимо знать толщину, материал и особенности конструкций, ограждений и перекрытий, количество и размер дверных и оконных проемов, характеристики теплоносителей, освещенность и пр.
  • Определение необходимых параметров воздуха. Они должны удовлетворять не только требованиям комфорта, но и санитарно-гигиеническим требованиям, ведь неправильно выбранные параметры могут привести к удорожанию оборудования и значительного повышения эксплуатационных затрат.

Для первоначальных расчетов необходимы данные по параметрам наружного воздуха. Такие сведения выбираются согласно регламента СНиП2. 04.05-91.

Расчет системы кондиционирования воздуха заключается в определении теплового и влажностного баланса, после чего определяется точное количество воздуха, которое необходимо для удаления избытков тепла и создания определенных заказчиком и Санитарно-Гигиеническими нормами параметров воздуха.

Этапы выполнения работ по созданию проекта

Все проектные работы можно разделить на три основных этапа.

  1. Исходя из полученных и расчетных данных, заказчику предоставляется ТЭО наиболее подходящего типа системы, производительности оборудования, его характеристик, а также приблизительная стоимость выполнения всех работ. Кроме этого, на первом этапе вычерчивается принципиальная схема расположения кондиционеров и другого оборудования на плане постройки. Проект ТЭО отдается на согласование заказчику.
  2. Проектирование систем кондиционирования воздуха невозможно без создания рабочего проекта, который выполняется после согласования с заказчиком. На этом этапе производят дополнительные расчеты. После их проведения окончательно определяется, количество оборудования, воздухораспределителей и вычерчивается схема расположения кондиционеров, прокладки дренажных сетей, подготавливаются спецификации по необходимым материалам, указывается их стоимость и производитель.

Только после создания всей документации, она отдается заказчику для дальнейших согласований с контролирующими службами (СЭС, пожарная инспекция и пр.). Если в процессе согласования появились замечания, то в рабочий проект вносятся коррективы, после чего производится заказ оборудования и передача его вместе с чертежами компании, которая будет заниматься монтажом и вводом системы в эксплуатацию.

Программы для создания проектов

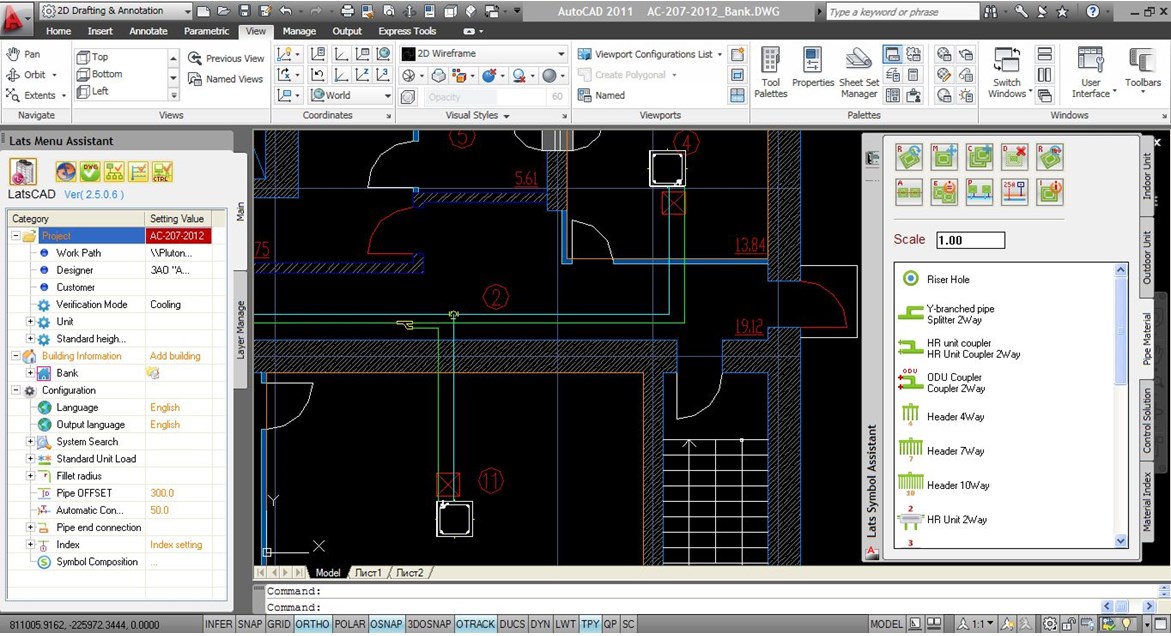

Как видите, что создание проекта системы кондиционирования – это сложный процесс, требующий знаний проведения расчетов и опыта в сборе и тщательной проработке данных. Сегодня, инженерами и ведущими программистами разработано довольно большое количество программ, которые позволяют производить необходимые расчеты быстро и с высокой степенью точности. Наиболее востребованной программой расчета системы кондиционирования является программный комплекс «LATS CAD».Интерфейс программы

LATS CAD

Это программное обеспечение позволяет легко осуществить подбор и расстановку сплит-систем, произвести расчет поступающего тепла в помещения, создать макет трассировки сети, сделать разводку дренажных трубопроводов и пр. На что стоит обратить внимание – это НАТО, что программа может работать как в ручном, так и в автоматическом режиме. На основании отчетов этого программного комплекса можно создавать чертежи и различные схемы, спецификации – в общем полностью готовить проект на всех его стадиях.

Несмотря на наличие специализированного компьютерного обеспечения, не стоит заниматься расчетами и созданием проекта самостоятельно, если вы не опытный инженер. Лучше всего доверить эту работу профессионалам.
