Подключение питания к внешнему блоку кондиционера

1520
Фото: Подключение питания к внешнему блоку кондиционера

Правильно выполненная коммутация питания внешнего блока кондиционера – залог его надежной, безопасной и продолжительной работы. Но, если вы хотите пользоваться заводскими гарантиями производителя климатической техники, необходимо пользоваться профессиональными услугами мастеров, имеющих допуски. В противном случае обязательства аннулируются. Но некоторые пользователи предпочитают выполнять мероприятия самостоятельно, далее рассмотрим, как подключить питание наружного модуля сплит-системы.

Схема

Схема подключения внешнего блока кондиционера включена в сопроводительную документацию. Там же указывается главный параметр, который нужно учитывать при выполнении работ – номинальная потребляемая мощность по каждому из режимов. Для того чтобы рассчитать линию коммутации, следует выбирать наибольшее значение.

Мнение эксперта

Важно!

Задать вопрос эксперту
Мощность бытовых сплит-систем варьируется в пределах от 700 Вт до 2 кВт. Для такого оборудования требуются токи нагрузки от 3 до 10 А. Но с учетом обычной штепсельной розетки значение увеличивается до 16 А.

Схема подлючения кондиционера

Для бытовой климатической техники

используются однофазные линии. Принципиально, схема соединения питания наружного модуля выполняется следующим образом: проводка прокладывается к электрическому щитку, а устройство коммутируется напрямую через розетку.

к оглавлению ↑

Требование к заземлению и герметизации соединений

Перед подключением внешнего блока кондиционера следует убедиться, что розетка выдержит эксплуатационную нагрузку в любом из режимов сплит-системы:

  • розетка имеет дифференциальное реле и заземление;
  • ее параметры должны удовлетворять требования производителя, указанные в инструкции, лучшее соотношение: невысокая мощность климатической техники и высокая – в электрической сети;
  • климатическую технику нельзя коммутировать на одной линии с другими электрическими приборами;
  • к розетке должен подходить провод с медными жилами определенной площади сечения;
  • линия должна проходить через автомат, расстояние между его контактами в разомкнутом виде не должно быть менее 3 мм.
Серьезные требования предъявляются и к герметичности соединений, поскольку в климатической технике используются хладагенты, опасные для здоровья человека.

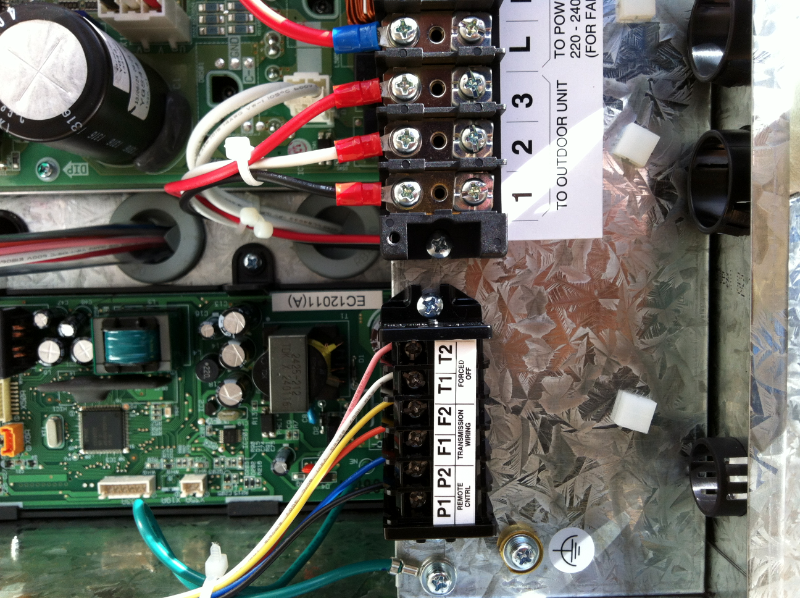

Подключением внешнего блока кондиционера

к оглавлению ↑

Пошаговая инструкция по подключению питания наружного блока

Перед началом монтажа кабеля питания наружного модуля, нужно изучить схему, подготовить инструменты и материалы. Затем можно приступать непосредственно к монтажу.

Прокладка кабеля между модулями

Бытовая техника для формирования микроклимата в помещениях комплектуется кабелем для соединения внутреннего и наружного модуля. Для него высверливается отверстие в наружной стене. Проводка может протягиваться по пластиковой гофре или по кабель-каналу.

Соединение с клеммами

Сначала снимается декоративная панель, затем – защитная крышка. Далее зачищаются концы изоляции на 2 или 3 см. Оголенные концы устанавливаются в соответствующие клеммы и фиксируются пластинами и винтами, здесь важно точно реализовать схему, поскольку любая ошибка может вывести из строя всю систему. Затем кабель следует закрепить на выходе их корпуса кондиционера, установить на место защитную крышку и декоративную панель.

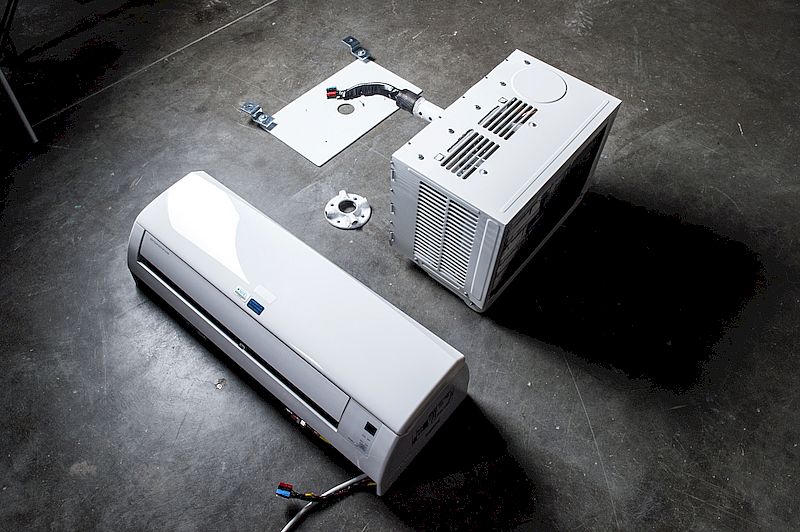

Пошаговая инструкция по подключению питания наружного блока

Подключение внешнего модуля к электрической сети

Сначала следует проверить коммутацию и надежность всех креплений. Затем наружный модуль и внутренний модуль включаются через розетку. Сначала устанавливается менее мощный режим, потом – по возрастающей. Проверив работоспособность и функциональность, нужно протестировать климатическую технику на соответствие параметров, заявленным производителем.

Проверка работоспособности и параметров внешнего и внутреннего блока

В первую очередь проверяется температура на выходе в каждом из режимов функционала сплит-системы: при охлаждении, вентилировании и обогреве. А также целесообразно протестировать электрическую схему. При выявлении погрешностей, сначала их следует устранить. При получении положительных результатов проверки, можно начинать эксплуатацию.

к оглавлению ↑

Резюмируем

Как видно из описания монтаж электрической линии для наружной части сплит-системы несложен при наличии инструмента, материалов и навыков работы. Но если вы решили выполнить работы самостоятельно, то при выявлении неполадок в работе климатической технике, будьте готовы к оплате сервисных услуг, поскольку гарантия будет аннулирован.
