Мультисплит система с приточкой воздуха с наружи: сферы применения и особенности конструкции

665

Одного кондиционера часто не хватает на всю квартиру, если это не однокомнатное помещение. Приобретение нескольких устройств не всем по карману, кроме того, не всегда их можно установить. Чтобы обеспечить комфортные условия, можно использовать мультикондиционеры с вентиляцией, которые способны охладить сразу несколько комнат.

При этом на улицу выводится только один внешний блок, а внутри может быть несколько модулей — на каждое помещение. Некоторые устройства предусматривают возможность работы блоков в различных режимах.

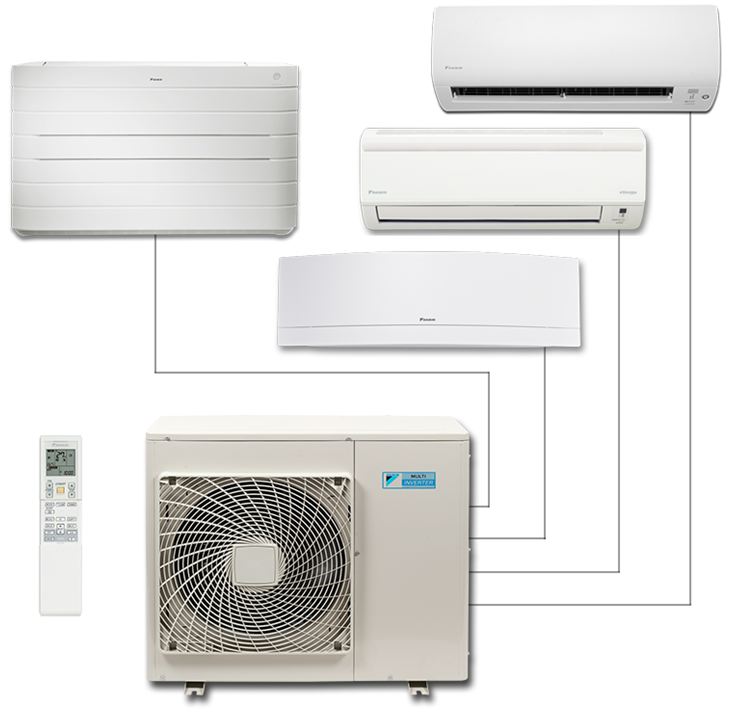

Мультисплит система

Мультисплит система

Схема мультисплит кондиционеров с притоком

Особенность таких устройств заключается в наличии одного внешнего блока и нескольких внутренних, которые присоединяются к нему. Это позволяет не только удобно использовать кондиционер для охлаждения нескольких комнат в квартире, но и обеспечить отсутствие загромождений из этих приборов на фасадах зданий, чтобы не портить архитектурный облик.

Существует два конструкторских решения для этих кондиционеров. У них может быть один компрессор или несколько. Если он один, то число внутренних блоков будет ограничиваться мощностью установленного компрессора — она в сумме не должна превышать его показатели. Если компрессоров в системе находится несколько, то на каждый из них приходится свой отдельный внутренний блок, и больше дополнительные модули устанавливать нельзя. Разница заключается в том, что блоки, присоединенные к одному компрессору, работают в одном и том же режиме, а если у каждого компрессора свой блок, то эти пары не зависят друг от друга. Соответственно, один модуль может работать на охлаждение, а другой — на обогрев, поэтому в каждом помещении можно будет использовать разные функции.

В наружном модуле системы обычно располагается определенное число портов, к которым можно подвести трубки, подающие фреон. Также есть место для специального кабеля, соединяющего между собой блоки. Число присоединяемых модулей может быть фиксированным или свободным. В последнем случае возможно подключение до 16 модулей, если мощность наружного устройства это позволяет.

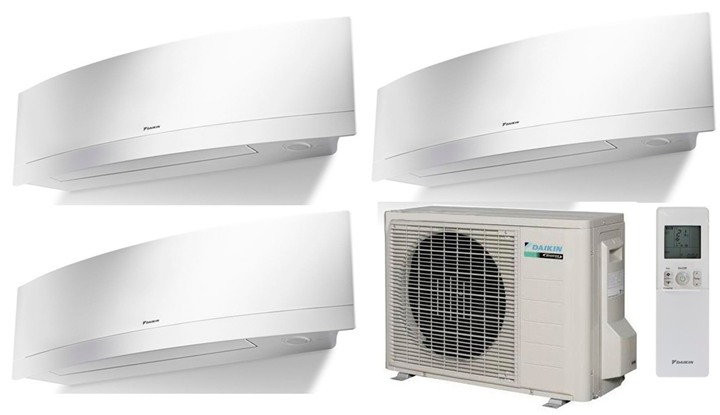

Модули в кондиционере

Модули в кондиционере

к оглавлению ↑

Принцип работы

Общие особенности работы и подачи воздуха у этих устройств схожи с другими кондиционерами, рассчитанными на бытовое использование. При этом мультисплиты могут иметь обычные или инверторные компрессоры, а блоки у них бывают настенными, напольными и потолочными, а также кассетными или канальными, поэтому определенные нюансы будут отличаться, в зависимости от того, какое исполнение имеет конкретная модель.

Инверторные компрессоры имеют некоторое преимущество, если рассматривать устройство с точки зрения экономии энергии. Такие приборы могут забирать холод или тепло из пустующих помещений и передавать их в другие, если в тех комнатах климатические показатели уже достигли заданных параметров. Это учитывается еще на стадии монтажа, когда одно из направлений магистрали задается как приоритетное. В качестве такой комнаты может выступать та, в которой чаще всего собираются жильцы дома, или где расположено больше работающей техники.

У каждой мультисплит-системы имеется свой управляющий пульт, который необходимо будет настроить перед началом работы. Он может задавать нужный режим всем подключенным устройствам. Также пультов для управления системой может быть несколько — для каждого помещения свой, тогда один из них будет главным в системе, а все остальные приобретут второстепенную роль.

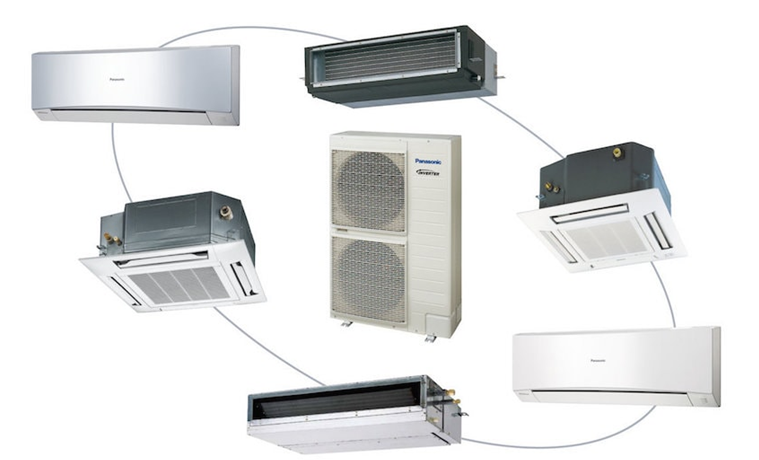

Мульти-сплит система с пультом

Мульти-сплит система с пультом

к оглавлению ↑

Этапы монтажа

Установка подобного оборудования является более сложной, чем монтаж обычных бытовых сплит-систем. Это объясняется достаточно просто, ведь по своим характеристикам мультисплит система с приточкой воздуха снаружи имеет более длинную и разветвленную трассу для охладительного вещества, усложненное обустройство каналов, рассчитанных на несколько блоков, а также тяжелый внешний блок. Кроме того, внутренние модули требуют более точной настройки. Монтаж устройств производится в несколько этапов:

  • В первую очередь, необходимо определиться непосредственно с местом расположения. Здесь есть нюанс — нужно располагать блоки так, чтобы общая получившаяся длина магистрали не превышала рекомендованную производителем, иначе эффективность работы значительно снижается.
  • Трубки и провода, предназначенные для соединения блоков, нередко пускают по фасаду здания, помещая коммуникации в пластиковые коробы. Однако это не лучший вариант установки, поскольку атмосферные явления негативно влияют на систему. Если есть возможность, то лучше провести коммуникации по шахтам, чтобы они располагались внутри здания и были защищены от непогоды.
  • Также стоит заранее определиться, как будет устроена система вывода конденсата. Лучше всего, если он будет сбрасываться в канализационную систему.
  • Если есть возможность, то стоит проводить установку кондиционера во время ремонта в помещении, поскольку так будет проще провести все необходимые магистрали.

Совет: желательно, чтобы окна в помещениях, где будут установлены внутренние блоки, выходили на одну строну. Тогда протяженность трубопровода будет небольшой, и это не нарушит рекомендации производителя.

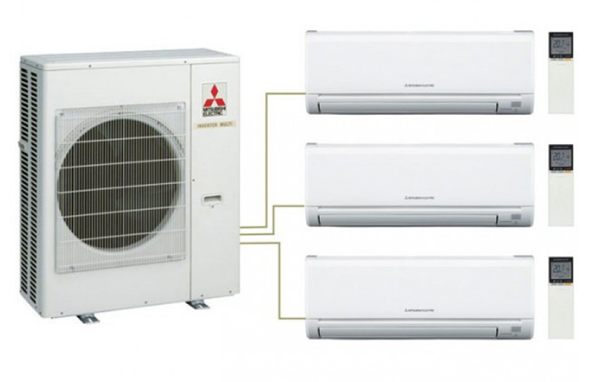

Монтаж мульти-сплит систем

Монтаж мульти-сплит систем

Для монтажа мультисплит-систем используется две схемы. Первая называется «slim», при этом все используемые блоки, задействованные в схеме, подключаются по порядку к единой магистрали, которая выводится к внешнему модулю. Трубки также соединяются в одну систему. Вторая схема — «twin», в этом случае каждый внутренний модуль имеет свою отдельную трассу, которая подводится к сервисному порту.

Стоит помнить, что при поломках во внешнем блоке, расположенном на улице, работоспособность потеряет вся система целиком, поэтому важно вовремя проводить профилактику и следить за состоянием прибора.

к оглавлению ↑

Современные модели

Наиболее популярным решением для квартиры является кондиционер мультисплит система на 2 комнаты с притоком воздуха с улицы, именно такие устройства чаще всего приобретают в магазинах. Производители выпускают большое количество моделей, поэтому несложно подобрать подходящий вариант, даже если требуется мультисплит система с притоком воздуха с улицы, не Китай. Хотя и товары из этой страны тоже могут обладать неплохим качеством, поэтому не стоит однозначно сбрасывать их со счетов:

  • Компания Mitsubishi Electric предлагает модель MSZ-SF20VAx2. Внешний блок у нее является настенным. У внутренних модулей параметры немного отличаются, один рассчитан на 20 квадратных метров, а второй — на 22. Кондиционер может работать на охлаждение и нагрев, а цена составляет 123 тысячи рублей.
  • У фирмы Daikin можно найти устройство FTXG25LW. Кондиционер может обслуживать площадь в 50 квадратных метров, а стоимость прибора составляет 176 тысяч рублей.
  • В числе товаров от General Climate можно найти модель GC, рассчитанную на 43 квадратных метра. Цена этого устройства — 53 тысячи рублей, его можно отнести к бюджетным приборам.

Среди недорогих моделей наиболее популярными являются те, где все необходимые части уже поставляются в комплекте. Там узлы уже подобраны по мощности. А вот у японских кондиционеров внутренние блоки необходимо выбирать отдельно, и они могут отличаться по виду и производительности.
