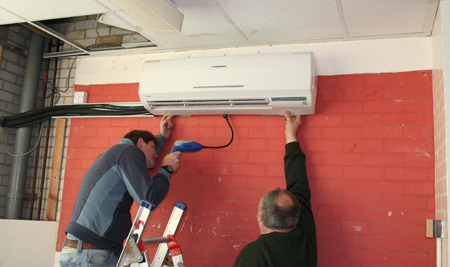

Монтаж кондиционера своими руками: от выбора места установки, до первого запуска

Самостоятельно выбираем место и устанавливаем кондиционер

Монтаж кондиционера своими руками — для большинства людей это сродни запуску в космос ракеты или чудесам генной инженерии. Но существует определенный контингент, именуемый в народе домашними мастерами, который все старается делать в жизни самостоятельно, кто-то исходя из соображений экономии средств, а кто-то ради любопытства.

Мы всячески поддерживаем стремление человека к познанию всего нового и тем более, когда на этом можно сэкономить, но для того, чтобы самостоятельно установить сплит-систему требуется знания и опыт, а также специализированное оборудование для монтажа кондиционеров. Его можно не покупать, а взять в аренду, но где взять опыт или арендовать знания.

Всем тем, кто возьмется в собственном жилище устанавливать кондиционер  своими руками, мы расскажем как это сделать.

Оборудование и инструмент

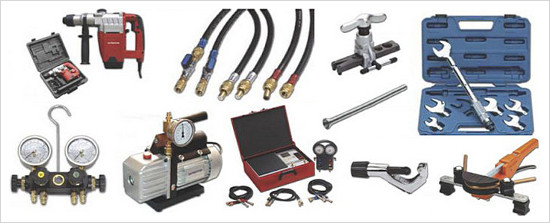

Прежде чем задумываться о приобретении инструмента для монтажа кондиционера, очень неплохо было бы изучить устройство и конструктивные особенности выбранной вами сплит-системы. Может, после этого вы задумаетесь о сложности ее устройства и обратитесь в специализированную компанию по установке климатического оборудования.Инструмент для работ по установке кондиционера

Если изучение внутренностей сплит-системы вас не напугало, и вы все равно намерены монтировать ее собственными силами, то для начала приготовьте специализированный инструмент:

  • Манометрический коллектор.
  • Вакуумный насос.
  • Вальцовочный набор.

Если вам удалось это оборудование раздобыть и научиться им пользоваться, то теперь стоит задуматься и посчитать, во что это вам обошлось и сколько времени ушло на обучение, поэтому, не высока ли цена вопроса? Если в самый раз, тогда нужно подготовить остальной инструмент для установки кондиционера: перфоратор большой и ударную дрель, бур на 45-55 мм или коронку по бетону того же диаметра, набор рожковых и накидных ключей, пассатижи, прямую и фигурную отвертку, трубогибы, шабровки и т.д.

Вам потребуется крепление для внешнего блока кондиционера, 6 анкеров для его установки на наружную стену, нужное количество медной трубки определенного диаметра, пластиковый короб для укладки труб, электрический кабель сечением не менее 1,5 мм2,утеплитель для медных труб, поролоновая труба, виниловая лента, дюбель-пробки, саморезы. После того, как медная трубка, кабель и остальные расходники куплены, посчитайте, во что вам это обошлось, приплюсуйте стоимость аренды специализированного оборудования и подумайте, насколько много вы сэкономили, если, в среднем специалисты берут за монтаж кондиционера 3000-4000 рублей? И это вы еще не начали производить работы.

к оглавлению ↑

Выбор места и самостоятельный монтаж

Перед тем как приступить к установке кондиционера своими руками, нужно точно определиться с местом установки, как внешнего блока таки его внутренней части.

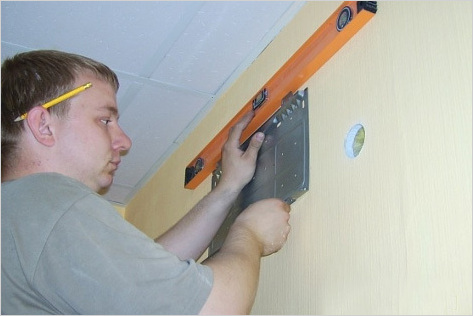

Делаем разметку для монтажа внутреннего блокаВнутренний блок должен быть установлен с расстоянием от потолка 10-20 см, и не менее 5 см от стены до блока. Внутреннюю часть сплит-системы нужно располагать так, чтобы от блока до близлежащих предметов мебели было расстояние не менее 3 м. Это способствует свободной циркуляции воздушных потоков по помещению и равномерному его охлаждению. Также плюсом для равномерного распространения воздушных масс будет установка экрана для кондиционера. Внутренний блок лучше всего монтировать на пустой стене, таким образом, к нему будет необходимый доступ для его периодического обслуживания.

Внешний блок при самостоятельном монтаже нужно устанавливать на балконе или под окном. При таком монтаже у вас к нему будет всегда легкий доступ. Крепиться он должен несколько ниже, по отношению к внутреннему блоку, это способствует его правильной работе. Для его установки используется кронштейн для наружного блока кондиционера, который крепиться анкерами к стене.

Важно!
Качественная установка внешнего блока кондиционера поможет избежать его сильной вибрации и как следствие повышенного шума при эксплуатации.

Самостоятельный монтаж сплит-системы

  1. Разметка. Используя уровень произвести разметку крепления внутреннего блока сплит-системы. Для этого нужно приложить кронштейн для крепления кондиционера к стене и отметить на ней отверстия крепления.

    Важно! Внутренний блок сплит-системы должен располагаться на стене строго горизонтально иначе это может привести к неправильному оттоку конденсата и протеканию его через щели в корпусе устройства.

  2. Сверление отверстий по отметкам, после чего вставьте дюбель-пробки и прикрепите кронштейн к стене саморезами. После его установки проверьте правильность монтажа с помощью строительного уровня.
  3. Разметка отверстия на стене, где предполагается прокладка фреоновой магистрали. Важным фактором правильного монтажа является расстояние трассы от внутреннего блока, которое должно составлять 1м.

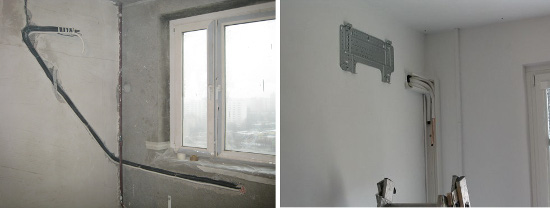

  4. С помощь перфоратора в намеченном месте нужно произвести сверление стены, диаметром 45-50 мм, с уклоном 10-15° в сторону внешнего блока кондиционера. Это необходимо для правильного оттока конденсата.Дренажную магистраль можно пустить как внутри стены в штробе, так и снаружи в кабель-канале

    Важно! При сверлении не стоит забывать о возможном наличии в стене электропроводки. Производите работы, придерживаясь всех правил техники безопасности.

  5. Следуя схеме подключения следует прикрепить пятижильный электрический кабель ко внутреннему блоку устройства.
  6. Надеть гайки на медные трубки. Для этого следует использовать два разводных ключа. После этого трубки развальцовывают с помощью вальцовочного набора, после чего присоединяют к внутреннему модулю сплит-системы.

    Важно! Не применяйте болгарки и ножовки по металлу для резки медных трубок фреоновой магистрали. Это может привести к засорению трубок и ухудшению качества работы климатической техники.

  7. Следует подсоединить дренажную ПВХ трубку, диаметром 16 мм к шлангу внутреннего модуля.

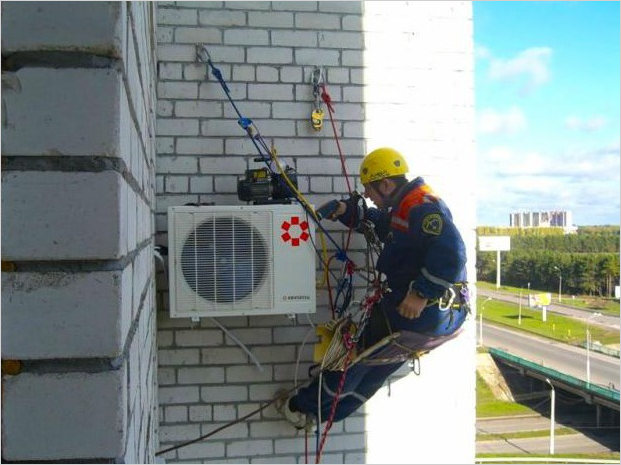

  8. Если внешний блок необходимо устанавливать в труднодоступном месте на высоте, то обратитесь к профессионаламНа подготовленный кронштейн устанавливается внешний блок сплит-системы и надежно фиксируется болтами для предотвращения вибрации и смещения.
  9. После чего замеряется расстояние между кранами блоков, учитывая изгибы и повороты магистрали.
  10. При помощи трубореза отрезается нужная длина медной трубки, на концы которой надеваются гайки и развальцовывают.
  11. На медные трубки надевают утеплитель, после чего, их вместе с дренажной трубкой и проводом подключения, сматывают в единое целое, надевают на них поролоновую трубу и проводят в подготовленное отверстие в стене.

    Концы медных и дренажной трубки необходимо сразу же поле вальцовки закрыть виниловой липкой лентой во избежание попадания внутрь грязи и пыли.

  12. После прохождения через стену фреоновая магистраль присоединяется к кранам внешнего блока сплит-системы.
  13. Следуя схеме подключения следует прикрепить пятижильный электрический кабель к внешнему блоку устройства.


к оглавлению ↑

Проверка системы и первый пуск кондиционера

Перед пробным пуском системы следует провести процедуру вакуумации, для удаления воздуха, попавшего в систему из трубок и влаги из контура. Для этого следует подсоединить вакуумный насос к ниппелю, расположенному на сервисных кранах и включить его. Насос произведет откачку воздуха, о чем будет свидетельствовать манометр. Когда он покажет отрицательное значение давления, его можно отключать и произвести открытие сервисных кранов фреоновой магистрали и производить первое пробное включение.

Совет:
Монтаж кондиционера в собственном жилище – это работа трудоемкая, требующая опыта и определенных знаний, поэтому доверяйте ее исключительно профессионалам. Это будет залогом долгой и эффективной работы климатической техники.

Эта инструкция дана вам в качестве ознакомления с шагами и этапами установки кондиционера. Если жаркие дни наступили, а кондиционера вы так и не установили, то попробуйте изготовить кондиционер своими руками из подручных средств. Это поможет вам сохранить хороший климат в помещении.

Помните, что самостоятельная установка климатической техники может стоить вам дополнительных финансовых расходов на ее ремонт из-за неправильной установки. Не рискуйте и пригласите выполнить эту работу профессионалов.
