Канальная сплит система с подмесом воздуха: принцип работы, этапы монтажа

694

Стандартные настенные кондиционеры более популярны, однако канальная сплит система с подмесом воздуха тоже используется для создания комфортного микроклимата. Такой прибор можно разместить в квартире или общественном помещении, при этом охлажденный воздух будет проходить по сети специальных воздуховодов. Кондиционер может обслуживать как одну комнату, так и сразу несколько помещений.

Как работает канальная сплит система с подмесом воздуха

Как работает канальная сплит система с подмесом воздуха

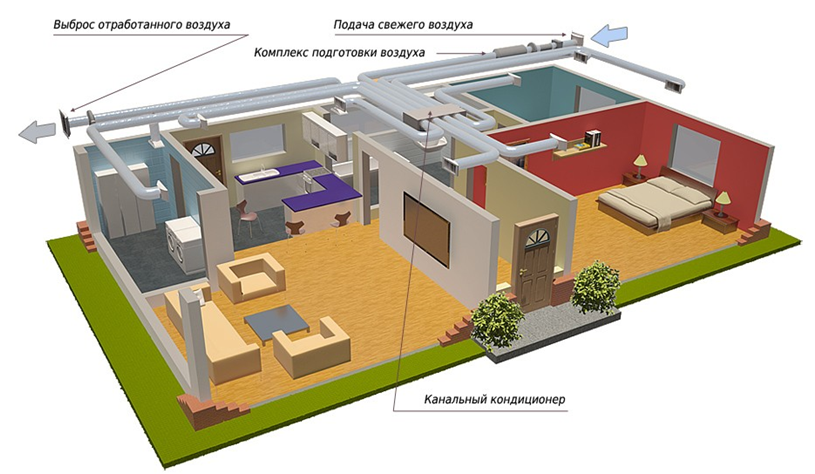

Схема канального кондиционера

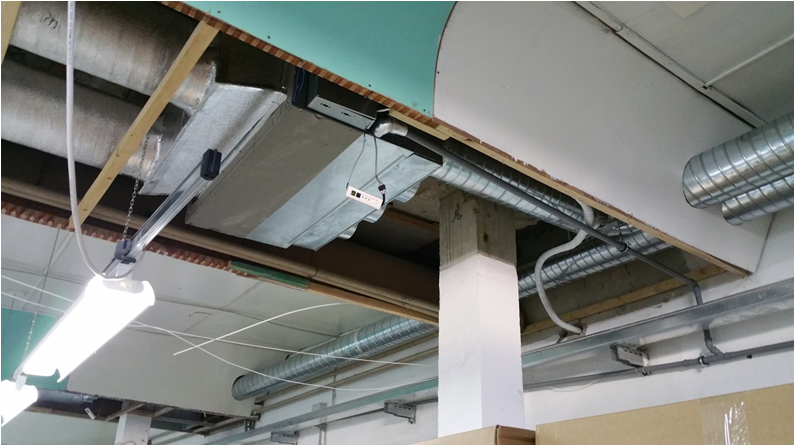

Канальные системы кондиционирования воздуха являются модульными устройствами и состоят из нескольких частей. У них есть компрессорно-конденсаторный модуль, а также внутренний испарительный элемент. Все части соединены между собой при помощи трубопровода с электрическими проводами и охладителем. У кондиционера есть внешняя часть, которая обычно монтируется на улице, а внутренняя находится в помещении. В зависимости от наличия способного места, ее можно разместить в кладовке или отдельном подсобном помещении, в нише за фальшстенкой или за полотном подвесного потолка.

Схема канального кондиционера с притоком свежего воздуха разрабатывается индивидуально, для каждой квартиры или другого объекта, поскольку поставляют устройство без готовой системы. Это позволяет реализовывать различные дизайнерские проекты, устанавливая технику так, чтобы она не портила интерьер.

Внутри коробки испарительного узла можно найти несколько рабочих элементов:

  • Теплообменник.
  • Вентилятор.
  • Управляющая плата.
  • Отдельная емкость, предназначенная для конденсата.

Некоторые выпускающиеся современные модели также имеют в конструкции дренажный насос, поскольку непрерывно идущее охлаждение значительной по размерам площади сопровождается обильным выделением конденсата.

к оглавлению ↑

Особенности работы

Канальный кондиционер (сплит-системы с приточной вентиляцией) работает по одному принципу, который действует для всех разновидностей этой техники. Основным узлом является тепловой насос, по которому циркулирует охлаждающая жидкость. Также имеются и другие части — соединительные трубки, отвечающий за давление компрессор.

Принцип действия канального кондиционера с притоком заключается в передаче тепла при помощи сжатия охлаждающего вещества. Процесс начинается в контуре работающего радиатора, где температура газа постепенно возрастает. Из-за температурной разницы начинает происходить постоянный обмен между поступающим воздухом и охлаждающим веществом, что приводит к отдаче энергии, полученной из воздушного пространства. Интенсивность этого процесса поддерживается за счет работы вентилятора.

Во внешней части устройства тоже повышается давление, за счет использования дросселя. Из-за этого охлаждающее вещество накапливается и постепенно сжимается. Задерживающее приспособление здесь — это специальная трубка-капилляр.

Установка канального кондиционера

Установка канального кондиционера

к оглавлению ↑

Этапы монтажа

Установка канального кондиционера с притоком свежего воздуха для квартиры начинается с выбора подходящего места для размещения внешнего блока. При этом желательно подбирать такое, которое находится в тени. Жильцам квартир рекомендуется располагать модуль поближе к балкону, чтобы облегчить обслуживание устройства. Также необходимо соблюдать дистанцию между внутренней и внешней частью, конкретные параметры указывает производитель в инструкции.

Сам процесс установки происходит следующим образом:

  • Там, где будет находиться внутренняя часть, необходимо просверлить отверстие диаметром не менее 8 см, которое будет использоваться для прокладки коммуникаций.
  • Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов, при этом коробка должна располагаться строго горизонтально.
  • Внутренний модуль устанавливается в комнате. Лучше всего закрепить его на потолке или стене, чтобы избежать вибраций. Если это невозможно, то придется дополнительно использовать виброгасители.
  • После этого можно провести электричество к блоку. Для этого используется отдельный провод, который соединяет элементы питания в системе и распределительный щиток.

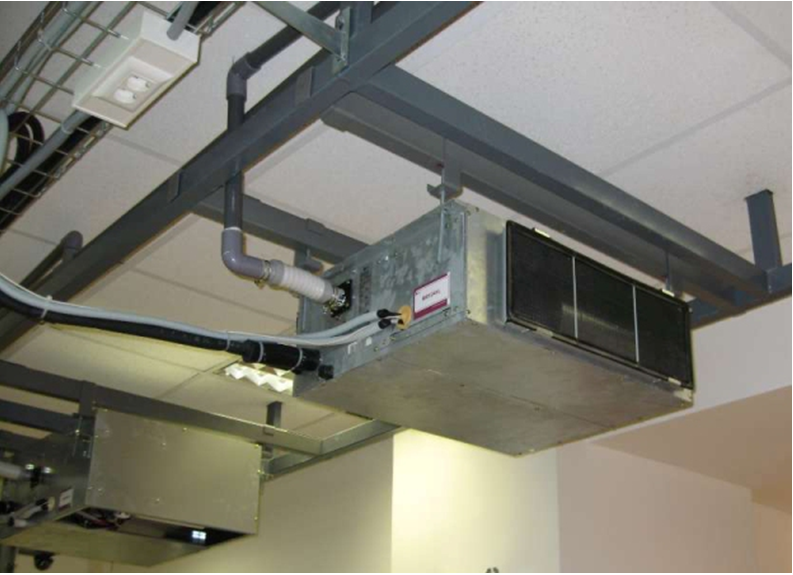

Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов

Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов

Фреоновые трубки также будет необходимо установить, чтобы система могла нормально функционировать:

  • Для этого потребуется пара медных трубок, которые отрезаются при помощи специального инструмента — трубореза.
  • Далее заготовки нужно согнуть при помощи трубогиба. Важно использовать инструмент для выполнения этого действия, поскольку без него трубки могут деформироваться и треснуть, это значит, что они потеряют свою герметичность и будут непригодны для использования.
  • К трубкам присоединяются насадки для теплоизоляции, а по краям устанавливаются фланцы.
  • После этого проводится вальцевание. Для затягивания гаек желательно использовать динамометрический ключ, чтобы изделия не треснули.
  • Концы трубок прикручиваются с помощью фланцев. Нужно как следует затянуть крепления, чтобы обеспечить герметичность в системе.

Внешняя часть системы, которая находится на улице, обычно фиксируется специальными крепежными хомутами или помещается в защитный короб. После установки необходимо провести вакуумизацию, чтобы вся излишняя влага из внутренней части испарилась. Затем в систему запускают охладитель, при этом контролируя уровень давления. Кондиционер запускают для тестирования, и если все в порядке, подключают к нему воздуховоды.

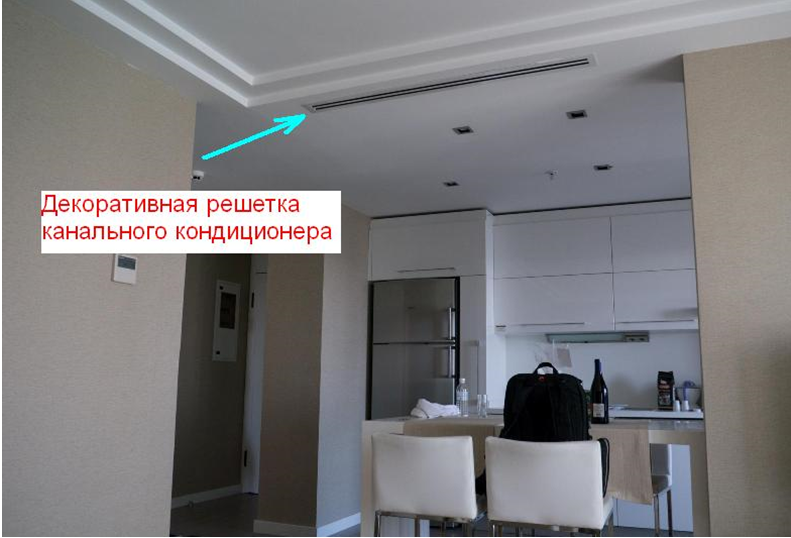

Декоративная решетка канального кондиционера

Декоративная решетка канального кондиционера

к оглавлению ↑

Современные модели

Канальный приточно-вытяжной кондиционер можно приобрести по цене от 35 тысяч рублей, если рассматривать самые простые модели от малоизвестных производителей. Устройства с дополнительными функциями, выпущенные популярными компаниями, будут стоить дороже. Промышленные кондиционеры такого типа имеют цену от 100 тысяч рублей.

Выбирая кондиционер, в первую очередь, необходимо обратить внимание на мощность напора. Он должен превосходить сопротивление воздуховодов. Также важно учесть объем подачи охлажденного воздуха. Что касается производителей, то лучшими считаются японские и шведские компании, но и среди бюджетных китайских устройств можно найти неплохие варианты.

Совет: если есть сомнения по поводу расчетов воздуховода, то лучше обратить внимание на те модели, где величину набора можно регулировать, задавая необходимые параметры.

Для сравнения можно рассмотреть несколько современных моделей от различных производителей:

  • Energolux — китайская фирма, которая предлагает модель SAD18D1-A. Это устройство рассчитано на обслуживание 50 квадратных метров. Стоимость составляет 47 тысяч рублей. Также у него есть ночной режим, позволяющий снизить уровень шума.
  • У известного производителя Electrolux есть модель EACD-09 H/Eu за 44 тысячи рублей. Она рассчитана на обслуживание 25 квадратных метров, дополнительных функций это устройство не имеет.
  • Фирма Toshiba выпускает RAV-SM140, рассчитанный на значительную площадь обслуживания — 125 квадратных метров. При необходимости такой кондиционер сможет обеспечить оптимальный микроклимат во всем доме или большой квартире. Его цена — 236 тысяч рублей.

При необходимости можно найти кондиционер под любой запрос — для охлаждения небольшой комнаты или целого дома, с дополнительными функциями и без них. Также есть бюджетные модели, этот ценовой сегмент на рынке представлен достаточно разнообразно.
