Как производится монтаж кондиционера на вентилируемый фасад

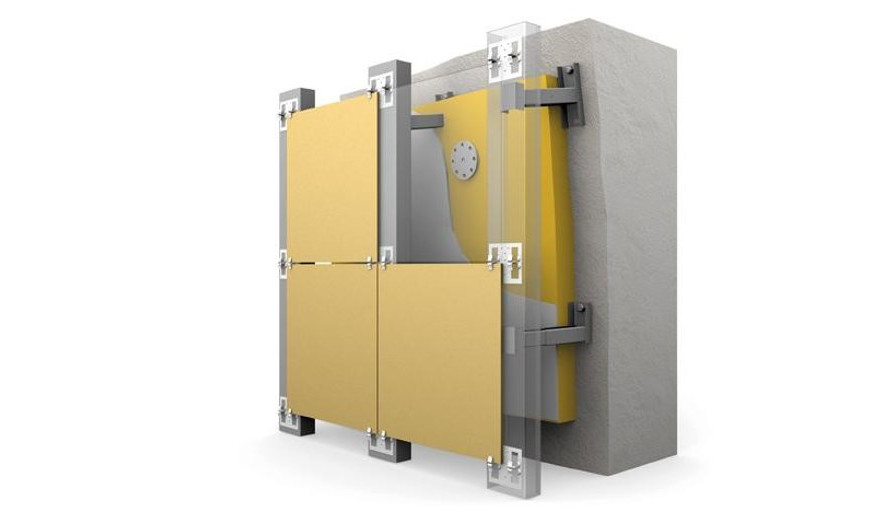

Вентилируемый фасад здания

Процесс монтажа наружного блока кондиционера не представляет труда, если облицовка здания выполнена традиционным способом – керамическая плитка на бетонных стенах конструкции. Благодаря тому, что стоимость энергоресурсов непрерывно растет, то многие управляющие компании и ОСМД принимают решение утеплить снаружи весь дом целиком.

Одним из самых распространённых вариантов утепления в наше время выступает вентилируемый фасад – на несущие стены дома дюбелями закрепляется слой минеральной ваты, после него следует воздушный промежуток 50 миллиметров для непосредственно вентиляции утеплителя, и слой наружной облицовки в виде плит листового металла или специального композита.

Особенности установки наружного блока на вентилируемых фасадах

Все большее распространение получает практика передачи функции управления жилым фондом в частные организации. В этом есть определенные плюсы – на частника легче надавить, чем на госконтору, а потому хоть какие-то работы по дому все же выполняются. Но есть и минусы – они и сами не прочь потрепать нервы подопечным жильцам.

В частности – запрещается установка кондиционера на вентилируемый фасад, мотивируя свои требования небезопасностью такого способа. Стоит признать, что они почти во всем правы, но с одной оговоркой – монтировать можно, если использовать специальную методику работ, исключающую возможность непроизвольного разрушения конструктивных элементов наружной облицовки стен.

Как видно из схематического изображения, монтаж кондиционера на вентилируемый фасад нужно производить не на лицевые плиты, которые выполняют декоративно-защитную функцию, а на стенку сооружения. Наружные листы не предназначены для навесных устройств, и дополнительная нагрузка в пятнадцать килограмм весом если не сразу, то позже все-таки оторвет лист от обрешетки.

В качестве альтернативы некоторые установщики могут предложить разместить все оборудование на крыше здания, мотивируя такой подход к решению проблемы более низкой стоимостью работ. Но этого делать не рекомендуется по нескольким причинам:

  • Снижается холодильная мощность из-за большой протяженности хладотрассы.
  • По деньгам может выйти даже дороже за счет стоимости материалов на прокладку длинной трассы.

То есть, затратив одинаковое количество денег, можно получить систему с ухудшенными характеристиками благодаря потерям. Поэтому лучше настаивать на настенном варианте монтажа, или пригласить более компетентных производителей работ.

к оглавлению ↑

Этапы проведения монтажных работ

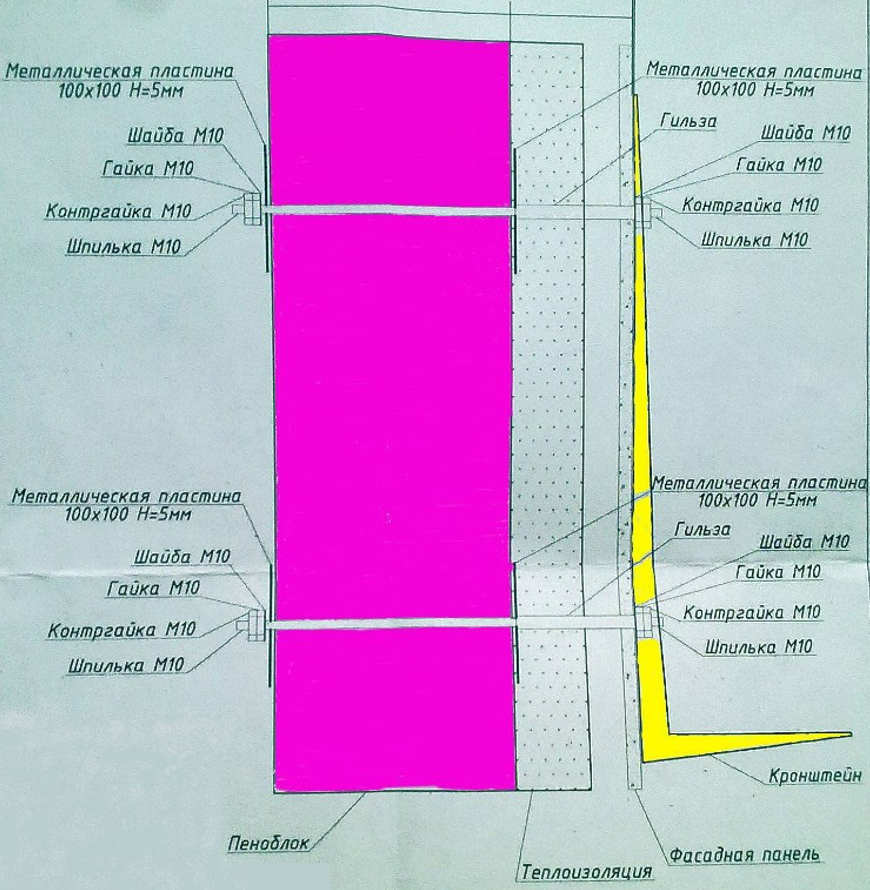

Нижеследующая схема крепления наружных блоков нагляднее всего проиллюстрирует особенности конструкции:Схема монтажа на вентфасад

Последовательность операций:

  1. Сначала нужно снять плитки облицовки и проделать в них отверстия под выход нижней части кронштейна. Снимать надо две соседних плиты для возможности регулировки после тогда, как все будет собрано обратно и для обеспечения жесткости конструкции.
  2. Демонтировать слой утеплителя. Его нужно обязательно снимать, а не проделывать отверстия под шпильку потому как утеплитель нельзя сжимать. Да и работать так будет легче.
  3. Пробурить в стене сквозные отверстия для шпилек и закрепить их согласно чертежам. Под шайбу обязательно подложите широкую металлическую пластину для защиты материала стены от выкрашивания. На крепежную гайку навинтите еще одну для фиксации от самораскручивания.
  4. Снятые ранее листы теплоизолятора разрезать на полосы и заполнить ими пустое пространство как можно плотнее. Во время этой процедуры вы в полной мере оцените пункт 2.
  5. Закрепить детали из пункта 1 на свои места.
  6. Привинтить оба кронштейна. Не забывайте контрагаить – даже шайба гровера не всегда спасает от саморазвинчивания при вибрациях. Вы же не хотите, чтобы ваш прибор рухнул с высоты на какого-нибудь прохожего или чей-то автомобиль?
  7. Все. Можно смело крепить блок.
к оглавлению ↑

 Советы и рекомендации

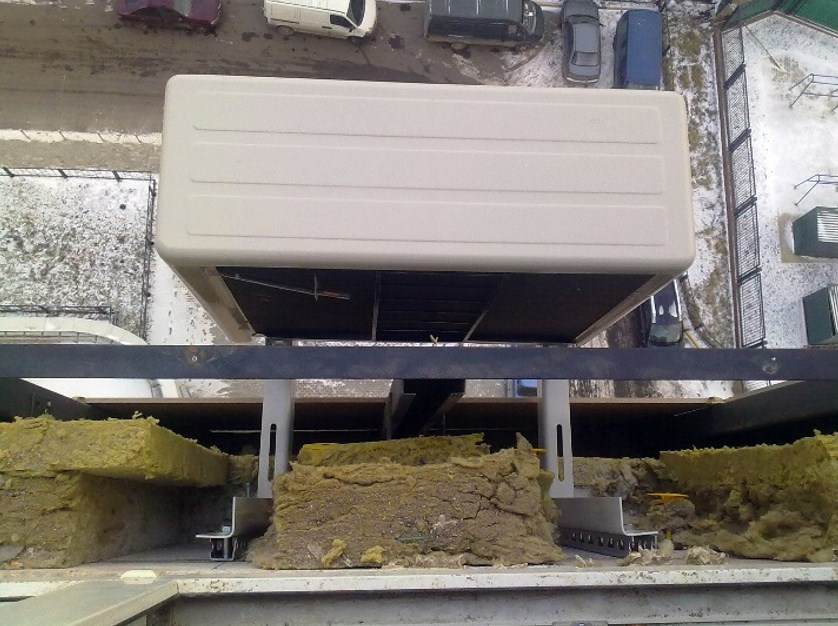

  • Рабочий процесс значительно облегчится, если перед началом работ демонтировать отлив. Будет и гайки удобнее крутить, и минвату укладывать, и конструкцию регулировать для выставления горизонтального уровня.Демонтированный отлив
  • Монтаж наружного блока кондиционера на вентилируемый фасад предполагает применение удлиненных кронштейнов – не менее 500 Х 500 миллиметров, а лучше 600 Х 600. Использование стандартных, размером 450 Х 450, приведет к тому, что у наружного блока не останется пространства для забора воздуха. Ведь он будет расположен впритык к фасаду, и качество охлаждения ухудшится.
  • Не забывайте, что минимальное свободное расстояние между корпусом наружного охладителя и стеной составляет 100 миллиметров.
  • Крепежные метизы лучше всего взять с резьбой М12 – М14. Это связано с большим рычагом усилия, передаваемого им от кондиционера. Ведь кронштейн теперь не имеет упора в капитальную стену дома.
  • Элементы крепежа будут расположены в слое ваты, который имеет свойство накапливать влагу, а металл, в свою очередь, от воды начинает ржаветь. Потратьтесь на комплектующие, которые покрыты антикоррозийной защитой, иначе со временем железо сгниет и может отвалиться от стены. Лучшим из вариантов будет оцинкованное изделие.
  • Если приходилось подпиливать оцинкованные метизы, то место среза необходимо в кратчайшие сроки загрунтовать и покрыть слоем защитной краски. От среза ржавчина начнет быстро распространяться дальше. Цинковая пленка надежно защищает до тех пор, пока не нарушена ее целостность по всей площади.
