Как правильно подключить кондиционер к электросети своими руками

Схема подключения кондиционера к электросети

Любой кондиционер состоит из двух различных по функциям частей: холодильный контур, который осуществляет функцию охлаждения воздуха и электрическая часть, управляющая устройствами и элементами контура.

В этой статье будет рассмотрена электрическая схема кондиционера, варианты его подключения к электропитанию и как правильно подключить кондиционер к электросети.

Что такое электрическая схема сплит-системы

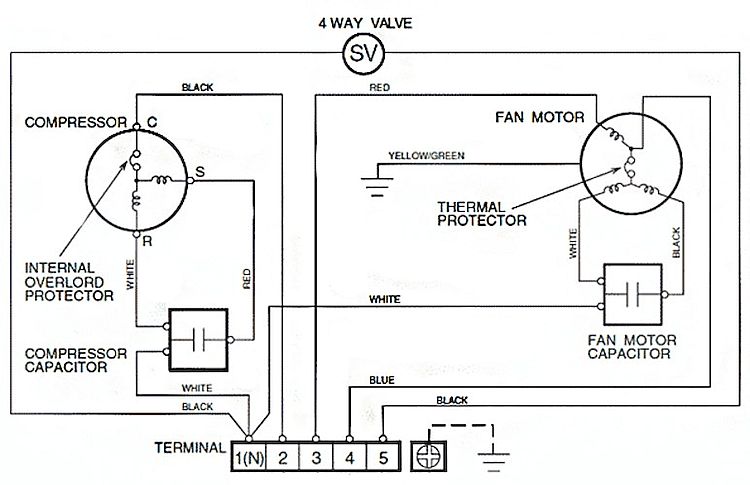

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается установкой и подключением климатической техники больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.Электросхема испарительного блока сплит-системы

Основными элементами здесь являются:

  • Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
  • Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
  • Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
  • На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

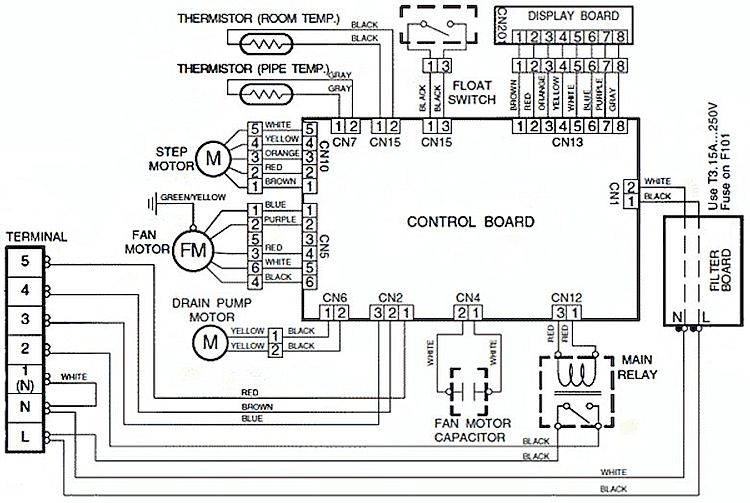

Отдельная клемма – земля.Электросхема внутреннего блока сплит-системы

 Основные модули и блоки:

  • Фильтр питания, через который подается напряжение на управляющую плату.
  • Control board – блок управления к которому подключены все модули устройства.
  • К CN 12 подключено силовое реле питания компрессора.
  • К CN6 подключается дренажный насос.
  • Клеммник CN 5 отвечает за управление вентилятором внешнеого блока сплит-системы.
  • К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
  • Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
  • К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
  • К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
  • Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

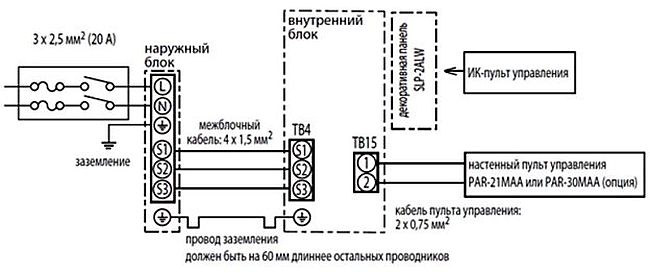

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм2. При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.Типовая схема, на которой наглядно видно, что и куда подключать и с чем соединять

Подключение кондиционера


После монтажа внутреннего и внешнего блоков их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм2. Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

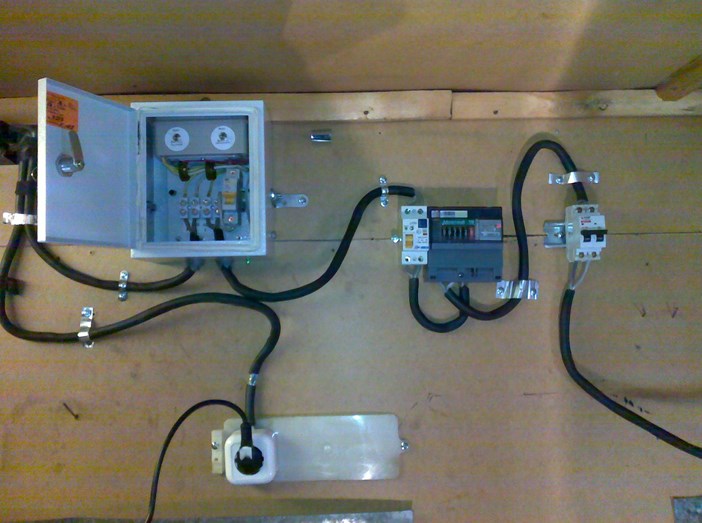

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.Подключение через щиток

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

  • Климатическая техника имеет небольшую мощность.
  • Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм2.
  • На одной ветке с кондиционером нет энергоемких потребителей.
  • Предполагается временный монтаж климатической техники.
  • Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Варианты подключения кондиционера к существующей электролинии

Этот вопрос можно было бы не рассматривать, ввиду присутствия розеток в помещении. Но, некоторые владельцы маломощной климатической техники недовольны тянущимся проводом от розетки до потребителя, часто через всю стену.

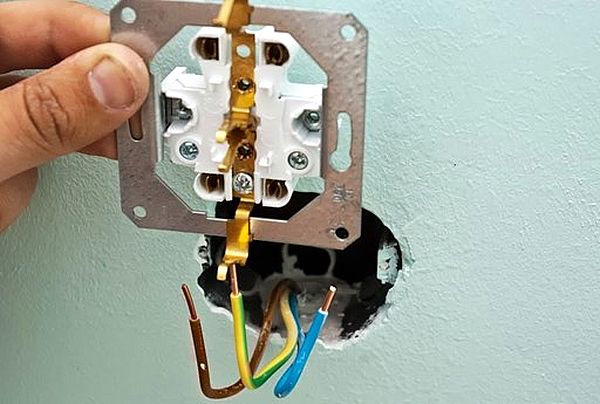

Если розетка находится достаточно далеко от кондиционера, то существует вариант подключения кондиционера к электросети через выключатель. Предупреждаем сразу: этот вариант подходит только для маломощной климатической техники и вот почему: клеммы обычного выключателя могут попросту не выдержать тока, проходящего через них. В итоге нагрев, искрение, выход из строя выключателя (в лучшем случае) или пожар.Подвод питания к существующей розетке

Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Розетка должна выдерживать определенный ток: если ваш кондиционер мощностью 1 кВт, то розетка должна выдерживать 9-10 А; от 1 до 3 кВт – 16-18 А; от 3 до 4,6 кВт – 20 А; от 4,6 до 5,5 – не менее 25 А. Правильный выбор лучше всего доверить квалифицированному электрику.

Если вы решили подключить кондиционер своими руками, то делайте это с соблюдением всех правил техники безопасности, а чтобы полностью быть уверенным, что процесс подключения прошел правильно и безопасно для климатической техники и обитателей жилища, лучше всего обратитесь за помощью к профессионалам.
