Грамотный монтаж фанкойлов: особенности и нюансы

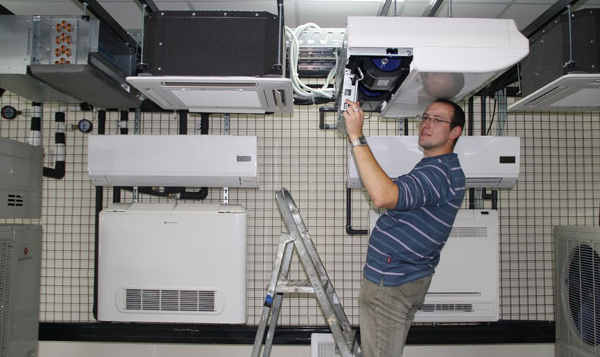

Этапы монтажа фонкойлов

Благодаря ограничениям по объему помещений и длине фреоновой магистрали, характерных для сплит-систем, значительно увеличился спрос у наших соотечественников на установку в жилые и коммерческие помещения фанкойлов.

Независимо от исполнения, настенный фанкойл, напольный или потолочный, это устройство представляет собой достаточно компактный теплообменник, подключенный к горячему и холодному контуру устройства подготовки рабочей жидкости. Другими словами это устройство можно сравнить с внутренним блоком обычной сплит-системы.

Фанкойлы могут иметь различия в конструкцию, но в каждом есть следующие составляющие:

  • Теплообменник, благодаря которому производится охлаждение или нагрев приточного воздуха.
  • Вентилятора, который направляет приточный воздух в теплообменник.
  • Фильтр, который служит для очистки приточного воздуха от механических включений.
  • Блок контроля с пультом ДУ.

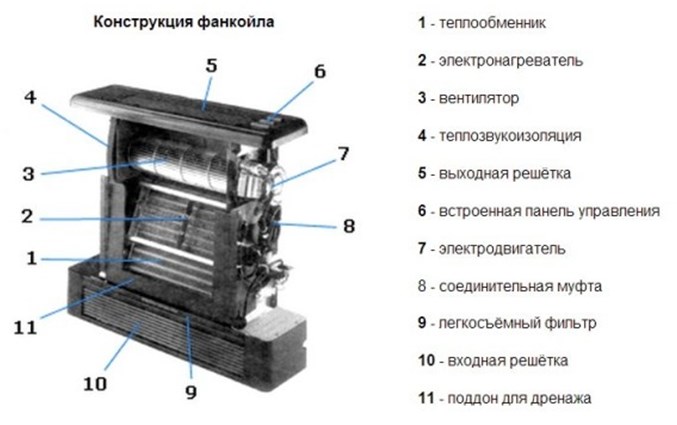

Типовую конструкцию фанкойла в разрезе, с обозначением элементов, можно увидеть на рисунке.Конструкция фанкойла

Следует знать, что наличие корпуса необязательно для фанкойлов. Существуют как корпусные, так  и бескорпусные разновидности этого оборудования.

Принцип работы системы достаточно прост: из устройства обработки (чиллера) рабочая жидкость заданной температуры поступает в фанкойл, где и происходит теплообмен между воздухом и стенками теплообменника. Воздух в теплообменник может подаваться двумя способами:

  • Уличный, из приточной вентиляционной системы посредством системы воздуховодов;
  • Внутренний, из помещения. При этом происходит нагрев воздушных масс намного быстрее, чем в случае подачи приточного воздуха.

Такая система называется чиллер-фанкойл и может работать как на охлаждение, так и на обогрев воздуха в помещении.

Разновидности фанкойлов

На сегодняшний день существует четыре основных типа такого оборудования:

  1. Консольный бескорпусной.
  2. Консольный в корпусе.
  3. Горизонтальный.
  4. Фанкойл кассетный.

В зависимости от монтажа, каждый тип этого климатического оборудования может быть настенного, напольного, потолочного или встраиваемого исполнения. В зависимости от поставленных задач, фанкойлы могут быть оснащены двух или четырехтрубной обвязкой. При использовании двухтрубной обвязки, устройство может работать только на охлаждение или нагрев воздуха в помещении. Применение четырехтрубной обвязки позволяет использовать как холодный, так и горячий контур чиллера, при этом работать установке и на обогрев и на охлаждение, производя настройку с пульта управления. Из-за сложности в выполнении, стоимость монтажа фанкойлов при четырехтрубной обвязке значительно выше, чем при двухтрубной.

Особенности установки фанкойлов


Чаще всего подобная техника устанавливается не поодиночке, а группами, которые распределяются по помещениям и этажам.

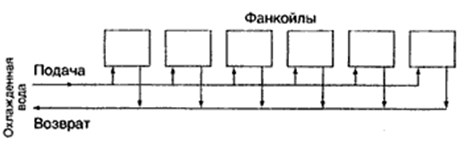

  • Оборудование с одинаковым гидросопротивлением монтируемое на одном этаже, устанавливается по схеме, приведенной на рисунке 1.Схема 1

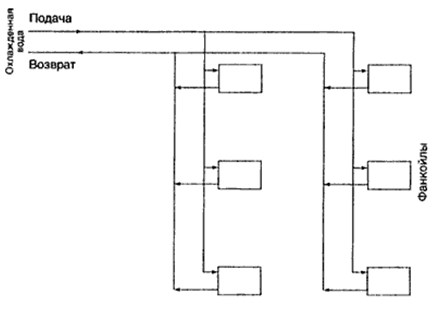

  • Оборудование с одинаковым гидросопротивлением предназначенное для установки на разных этажах, монтируется по схеме, приведенной на рисунке 2.Схема 2

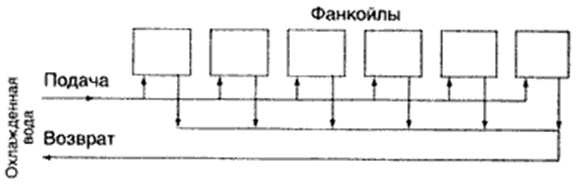

  • Фанкойлы с разным гидравлическим сопротивлением, устанавливаемые на одном этаже, монтируются по схеме, приведенной на рисунке 3.Схема 3

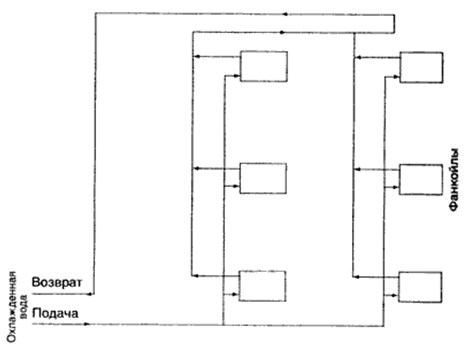

  • Устройства с разным гидравлическим сопротивлением, устанавливаемые на разных этажах, монтируются по схеме, приведенной на рисунке 4.Схема 4
  • Основным преимуществом схем 1 и 2 является отсутствие необходимости настройки контура с рабочей жидкостью. Преимуществом схем 3 и 4 можно считать меньший расход трубопровода.

Отличия в установке различных типов фанкойлов

Корпусные двухтрубные фанкойлы монтируют, распределяя их равномерно, по всему периметру помещения. Установку четырехтрубных моделей, как правило, производят под окнами. Возможность быстро менять режим работы, с охлаждения на отопление помещения, позволяет компенсировать теплопотери через остекление. Для всех типов фанкойлов необходимо сделать обвязку, с запорными клапанами, и подключить к общей гидравлической системе.

Бескорпусные аппараты располагаются  в пространстве между перекрытием и подвесным потолком. Основными требованиям к месту установки этих устройств является:

  • минимальная протяженность воздуховодов;
  • доступ для обслуживания.

При монтаже бескорпусных фанкойлов на перекрытие дома следует предусмотреть антивибрационные крепления.

Наиболее простой монтаж характерен для напольных фанкойлов. Достаточно подключить дренажный трубопровод для отвода конденсата, а также провести работы по подключению аппарата к гидравлической системе, смесителю и электропитанию. Работы по установке напольных моделей без особого труда можно провести самостоятельно.

Монтаж настенного фанкойла, а также потолочных моделей, значительно сложнее и требует участие специалиста, который выполнит работы по:

  • сборке узла обвязки;
  • установку необходимых приборов контроля и управления устройством;
  • грамотную прокладку труби воздуховодов;
  • теплоизоляционные работы;
  • опрессовку системы;
  • подключение прибора к электропитанию.

Монтаж кассетных фанкойлов также связан с определенными трудностями, так как предполагается его встраивание в подвесной потолок. Прежде всего, в подвесном потолке вырезается отверстие нужного размера. После чего производится крепление устройства к потолку с соблюдением мер антивибрационной защиты и звукоизоляции. В зависимости от модели, мастером производится подключение к основному блоку одного или двух гидравлических контуров, смесителей и приточного воздуха.

Крайне важно, чтобы после подключения были проведены работы по настройке подачи рабочих жидкостей. Именно поэтому все монтажные работы должны выполняться специалистами.

Этапы выполнения монтажных работ

Работы по установке фанкойлов можно условно разделить на несколько этапов:

  1. Правильный выбор места монтажа.
  2. Крепление устройства к ограждающим конструкциям.
  3. Создание узла обвязки.
  4. Прокладка трубопровода для подачи и отвода рабочих жидкостей.
  5. Монтаж и подключение дренажной системы.
  6. Подключение электропитания и системы управления.
  7. Проверка герметичности системы.
  8. Настройка работы.

Несмотря на разницу в конструкции, работы по монтажу фанкойлов производятся практически одинаково.

Следует понимать, что от грамотного монтажа фанкойлов напрямую зависит качество и долговечность работы всей системы, поэтому доверить выполнение таких работ лучше всего профессионалам. Обращаясь в фирму по установке и обслуживанию такой климатической техники, следует обратить внимание на опыт специалистов и наличие в компании необходимого оборудования.
