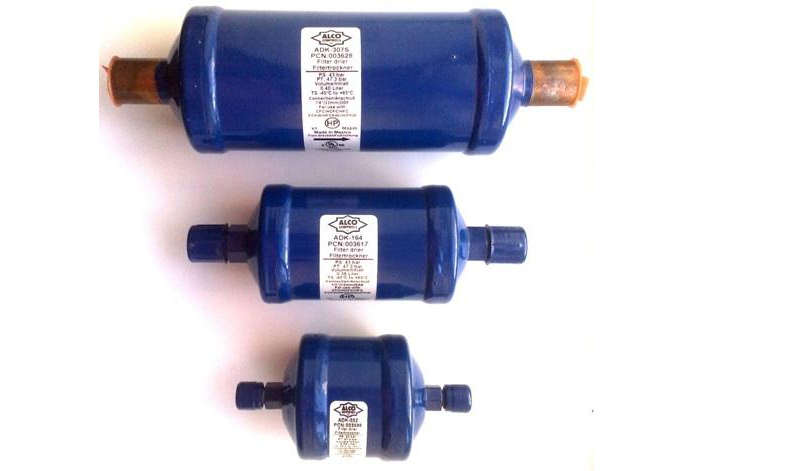

Фильтр-осушитель кондиционера: конструктивные особенности и замена

Как поменять фильтр -осушитель у сплит системы

Мало кто знает, что самым страшным врагом кондиционера, а, точнее, его компрессора, является влага, которая никак не проявляет себя, пока находится в жидком состоянии. Как только сплит-система начинает работать на «тепло» при минусовых температурах наружного воздуха, влага превращается в кристаллы льда и забивает капиллярную трубку. В результате этого, давление всасывания резко падает, что приводит к перегреву компрессора и его полному выходу из строя.

Кроме того, влага, попадая в масло компрессора, полностью меняя его физические свойства. Очистить масло от воды, даже с помощью современных фильтрующих материалов уже невозможно: компрессорное масло требует полной замены, а это долгий и сложный процесс. Для того чтобы предотвратить попадание влаги в компрессор и другие важные узлы климатической техники, используется устройство под названием фильтр-осушитель.

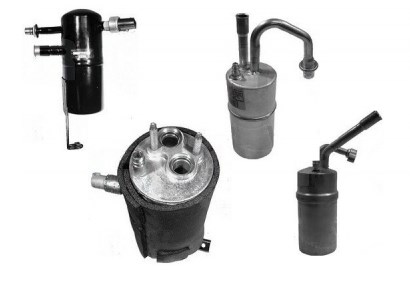

Фильтр-осушитель компрессора кондиционера (ФОК) является важным и обязательным узлом любой климатической техники, работающей с использованием хладагента. Это устройство предназначено для очистки системы от влаги и механических загрязнений.Так выглядит фильтр-осушитель

Конструкция и принцип работы

Фильтр-осушитель состоит из корпуса, в котором находятся патрубки для входа и выхода хладагента. Внутри прибора находятся две сетки: одна располагается на входе, а вторая на выходе из фильтра. Между сетками расположены гранулы адсорбирующего вещества. Фильтрующий элемент, с одной стороны опирается на перфорированную и антивибрационную пластину, с другой стороны поджимается пружиной для лучшей фиксации в корпусе устройства. Некоторые модели фильтра-осушителя имеют один вход и два выхода. Эта особенность связана с тем, что второй вывод используется для процесса вакуумации системы.

В качестве адсорбирующего вещества, как правило, применяют гранулы синтетического цеолита, размером не превышающие 2-3 мм. Именно поэтому сетка, находящаяся на впуске устройства, имеет большие ячейки, чем сетка, расположенная на выходе из него. Металлическая сетка препятствует попаданию гранул в компрессор, адсорбент активно поглощает влагу, а мелкая сетка задерживает механические включения, которые могут находиться в магистрали и переноситься по ней хладагентом. Именно потому, что фильтр предназначен не только для осушения фреона, но и для его очистки от загрязнений, такое устройство принято называть универсальным.

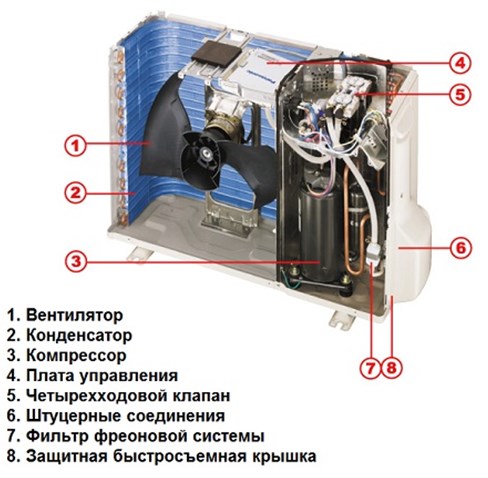

Если заглянуть внутрь конденсаторного блока, то универсальный фильтр-осушитель кондиционера выглядит как небольшой металлический цилиндр, длиной 10-17 см (в зависимости от модели сплит-системы), с герметично запаянными сторонами. Расположен ФОК между конденсатором и капиллярной трубкой кондиционера.Конструкция наружного блока сплит-системы

Замена фильтра


При разгерметизации или выработке ресурса, требуется замена фильтра-осушителя кондиционера. О сроках замены ФОК можно узнать из тех. документации к сплит-системе. Процесс этот достаточно простой, но должен производиться только опытными специалистами.

Этапы выполнения работ

Для выполнения работ по замене ФОК потребуется инструмент:

  1. Горелка.
  2. Монтажные инструменты, а, в частности, труборезка.
  3. Вакуумный насос с манометрической станцией для вакуумации системы.
  4. Заправочный цилиндр для дозаправки системы хладагентом.
  5. Хладагент.
  6. Новый ФОК строго определенного образца.

Порядок проведения работ

  • Отпаять при помощи горелки или обрезать труборезкой устройство, подлежащее замене.
  • Зачистить места подсоединения нового прибора.
  • Припаять новый ФОК.
  • Вакуумировать систему.
  • Дозаправить кондиционер хладагентом.
  • Герметизировать систему.

Очень часто случается, что загрязненный фильтр может стать причиной засорения капиллярной трубки. После замены устройства, рекомендуется провести диагностику всех узлов фреонового контура.



Выводы:

  • Замена фильтра-осушителя связана с разгерметизацией контура кондиционера.
  • Все работы должны производиться только квалифицированными специалистами с использованием специализированного оборудования, исключающего попадание в контур влаги, различных загрязнений и механических частиц.
  • Следует понимать, что самостоятельная замена этого устройства может привести к достаточно серьезным последствиям, связанным с выходом из строя компрессора и других важных узлов сплит-системы.
