Дренажная помпа для кондиционера — как выбрать и установить

Выбираем и устанавливаем дренажную систему

Все владельцы кондиционеров знают, что при работе этого устройства активно выделяется конденсат, с выводом которого успешно справляется дренажная система. Влага скапливается в поддоне испарительного блока, после чего выводится по дренажной трассе за пределы помещения. Но все так хорошо, если сама трасса проложена с необходимым углом наклона, для самотека конденсата. А что делать, если по каким-либо причинам, трасса должна делать подъем и вывод скопившейся влаги невозможен?

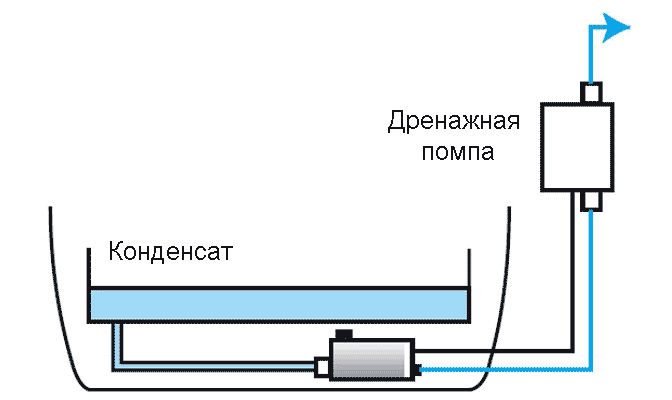

С такой проблемой помогает справиться дренажная помпа для кондиционера, которая является обычным насосом с подключенным к нему датчиком уровня конденсата. Это устройство перекачивает скопившуюся жидкость из поддона кондиционера и транспортирует его для вывода за пределы помещения.

Когда кондиционеру необходим дренажный насос

Как правило, вся климатическая техника «премиум» класса изначально оснащена дренажными насосами, которые прекрасно справляются с поставленной задачей. При регулярном обслуживании таких кондиционеров, этот элемент не ломается и практически никогда не требует замены. Канальная и кассетная климатическая техника в обязательном порядке оснащается помпами.

Что касается сплит-систем бюджетного класса, особенно от неизвестных производителей, то помпа в них практически никогда не устанавливается. Причин тому может быть несколько, но основная – это минимальная комплектация для поддержания невысокой стоимости устройства.

Если трасса не может быть проложена, чтобы избыток влаги удалялся самотеком, или требуется трасса большой протяженности, то насос следует покупать отдельно и устанавливать его самостоятельно. Установка дренажной помпы для кондиционера –процесс достаточно простой, и в этой публикации наши специалисты дадут пошаговую инструкцию, как это сделать самостоятельно.Состав дренажного устройства

Кроме того, любому кондиционеру требуется новая помпа, в случае выхода из строя штатной. Хотя поломка этого устройства является скорее исключением, нежели правилом, все же это иногда случается. Замена требуется если:

  • Вышел из строя электродвигатель насоса.
  • Вышел из строя датчик уровня.
  • При механическом повреждении крыльчатки насоса.
  • При замыкании в блоке управления помпы.
к оглавлению ↑

Классификация дренажного оборудования для сплит-систем

Существует большое количество дренажного оборудования для различной климатической техники, классифицировать которое можно, разбив на 4 основных группы:

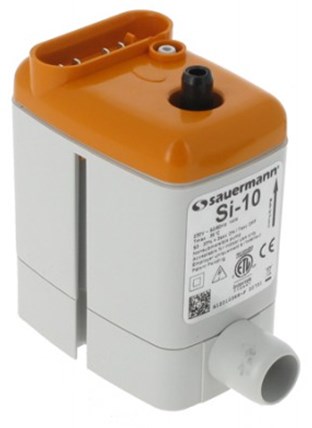

  1. Встраиваемые. Это устройства, которые устанавливаются непосредственно в корпус кондиционера, точнее, внутрь ванны для сбора конденсата. Применяются в канальных и кассетных сплит-системах. Производительность устройства варьируется от 5 до 150 л/ч.Встраиваемая помпа
  2. Раздельные. Оборудование этой группы состоит из накопительной емкости и насоса с блоком управления, которые смонтированы в одном корпусе. Эти два блока соединяются между собой гибким шлангом. Конструктивной особенностью этого прибора является возможность раздельной установки: датчик уровня может монтироваться непосредственно во внутренний модуль сплит-системы, а насос устанавливается в коробе фреоновой магистрали.
  3. Наливные. Их конструкция предусматривает достаточно большую накопительную емкость с установленным в ней датчиком уровня. Габариты и производительность устройств этого типа достаточно велики, поэтому идеально подходят к климатической технике большой мощности.

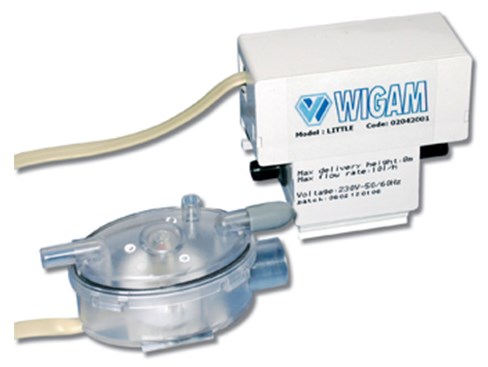

  4. Перистальтические отличаются от остальных возможностью подъема конденсата по дренажной системе, на высоту более 15 м. при достаточно низкой производительности до 10 л/ч.Перистальтическое дренажное устройство
к оглавлению ↑

Правила выбора


При выборе насоса дренажного для кондиционера следует отталкиваться от его необходимой производительности. Средний показатель выработки конденсата любым кондиционером составляет 500-800 мл./ч. на 1 кВт «производства холода». Пятикиловатная техника, работающая в режиме «производства холода», выделяет жидкости, в среднем 2,5 -4 л/ч. Насос следует выбирать аналогичной производительности.

Для бытовых сплит-систем с настенным испарительным модулем, предпочтительнее всего будут раздельные варианты устройства. Далее, следует выбрать самое малошумное из представленных на отечественном рынке, но с необходимой производительностью.

к оглавлению ↑

Инструкция по монтажу

Рассмотрим подключение комплекта оборудования BalluSilense, ко внутреннему блоку бытовой сплит-системы. Сразу нужно оговориться, что устанавливать это устройство будем в короб с фреоновой магистралью, а не в сам испарительный модуль. Установка помпы для кондиционера в пространство короба не потребует специального инструмента и серьезных знаний, поэтому ее сможет выполнить любой домашний мастер.

Совет:
Перед монтажом внимательно почитайте инструкцию. Если вы неуверены в своих силах, лучше обратитесь за помощью к профессионалам.

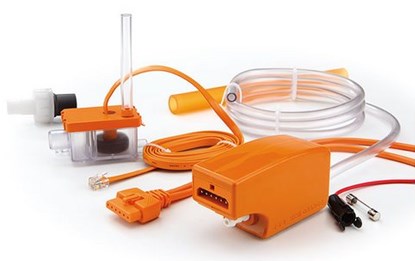

  1. Комплект оборудования состоит из датчика уровня жидкости, насоса, трубок и кабеля подключения насоса к датчику. Подсоедините датчик к выходу дренажной магистрали из испарительного модуля при помощи идущего в комплекте переходника.
  2. Подключите к датчику вентиляционную трубку.
  3. Подсоедините к датчику уровня трубку вывода конденсата и ее держатель, которые идут в комплекте.
  4. Закрепите датчик в любом свободном месте короба при помощи штатного крепления, выполненного на основе самоклеющейся платформы с хомутом.
  5. Установите в вертикальную часть короба с фреоновой магистралью насос, закрепив его штатными стяжками.
  6. Обрежьте трубку до уровня установки насоса.
  7. Подсоедините к нему, соблюдая направление всасывания, трубку, идущую от датчика уровня.
  8. Подключите кабель в соответствующий коннектор, идущий от датчика уровня.
  9. Подключите насос к электропитанию.
  10. Закройте короб фреоновой трассы крышкой.

Таким нехитрым способом можно легко оснастить дренажной помпой практически любую сплит-систему настенного исполнения.
