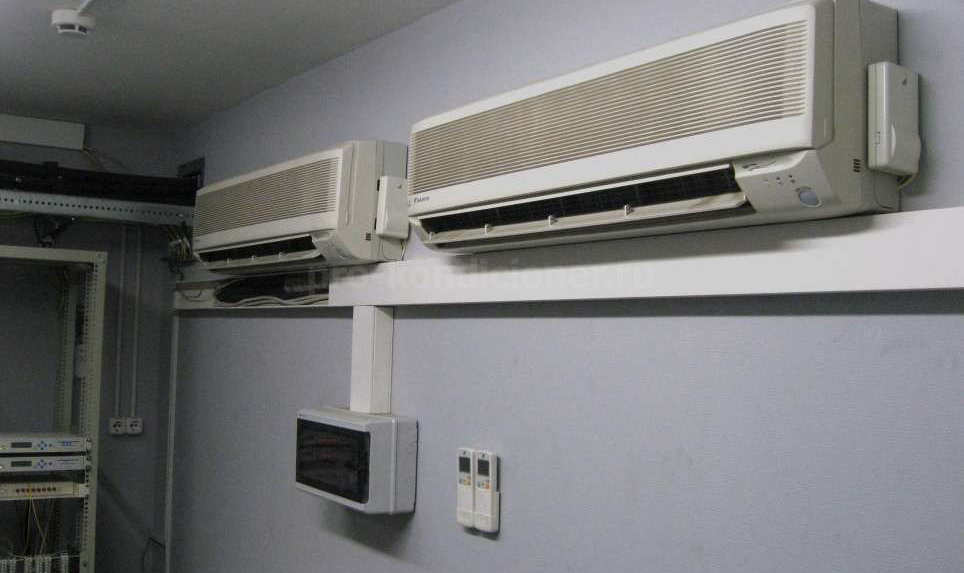

Для чего используется блок ротации кондиционеров

Блок ротации - там, где необходима отказоустойчивость

На сегодняшний день трудно представить себе функционирование современного предприятия без компьютерной техники, с которой вся информация стекается в серверные. Серверные предназначены для хранения данных и управления всей электронной инфраструктурой, именно поэтому в них установлено дорогостоящее оборудование, которое, для нормального функционирования должно содержаться в строго определенном, влажностно-температурном режиме.

Учитывая важность такого оборудования, особые требования предъявляются к безотказной работе системы охлаждения в серверных, для обеспечения которой используется резервирование системы охлаждения. Одним из основных устройств, использующихся при резервировании, является блок ротации кондиционеров.

Назначение и функциональные особенности

Основной функцией модуля ротации является чередование работы кондиционеров в заданном интервале времени, путем регулирования подачи напряжения на все устройства охлаждения. Для этого, модуль чередования использует три температурных датчика, один из которых диагностирует температуру помещения, а остальные устанавливаются возле штатных датчиков внутренних блоков. Модуль ротации дает возможность:

  • Попеременного переключения климатической техники, частота которой устанавливается пользователем.
  • Переключение с неисправного кондиционера на резервный. При этом в локальную сеть оповещения предприятия передается код неисправности.
  • Возможность контроля за температурой в серверной, за счет собственного датчика, а в случае ее повышения, подключение дополнительной климатической техники.
  • Отключение всего охлаждающего оборудования в случае непредусмотренной или аварийной ситуации, с выдачей во внешнюю сеть сигнала «Авария».

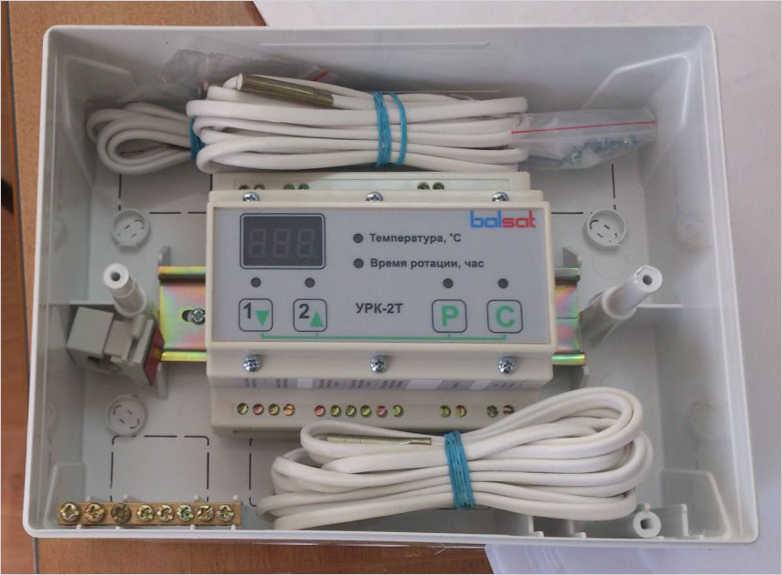

Основные компоненту устройства  УРК-2ТСледует учесть, что блоки ротации УРК-2 и УРК-2Т являются наиболее простыми устройствами чередования двух групп бытовой климатической техники, полупромышленных кондиционеров или испарительных блоков мультисистем. Использование таких модулей позволяет систему охлаждения интегрировать с охранной или пожарной сигнализацией, что дает возможность оперативно отреагировать на взлом и возгорание в помещении с дорогостоящим оборудованием.

к оглавлению ↑

Особенности эксплуатации и подключения модуля ротации УРК-2

На этом приборе реализован вход для подключения дополнительного температурного датчика. При повышении температуры в помещении выше порога установленного для датчика, происходит кратковременный ввод в действие всех работающих устройств кондиционирования. Такое совместное охлаждение воздуха, в течение 5 минут способно понизить температуру в помещении. Если этого не происходит, то в локальную сеть оповещения предприятия посылается сигнал «Авария».

Важно!
Для использования модуля УРК-2, климатические устройства должны быть оснащены функцией автоматического рестарта.

к оглавлению ↑

Ротация, с передачей данных по ИК и радиоканалу

Многие руководители предприятий для поддержания необходимой температуры лабораторий и серверных применяют бытовые кондиционеры. Это связано с достаточно высокой стоимостью специализированной техники, предназначенной для охлаждения воздуха в таких помещениях. Для экономии электроэнергии, повышения отказоустойчивости бытовой климатической техники, а также для обеспечения бесперебойного функционирования охлаждения, очень часто применяется схемы резервирования и попеременного переключения кондиционеров, выполненные на основе модулей ротации БУРР и БИС.


База работает в комплекте с исполнительными модулями БИС, установленными по одному на каждое устройство, которых может быть 15. База БУРР оснащена собственным датчиком температуры, на основании данных которого и происходит диагностика работы климатической техники. Принцип его работы заключается в переключении подачи электропитания на определенную группу устройств охлаждения.

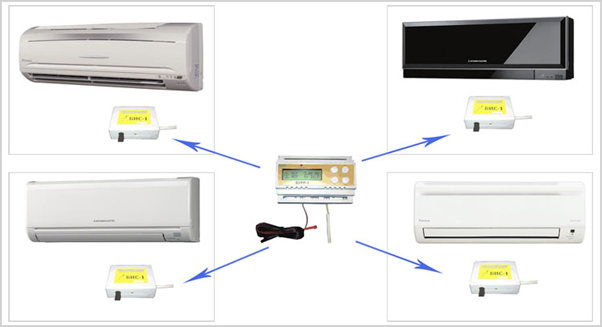

Схема подключения кондиционеров к модулю БУРР посредством ИК приемниковКоманды, разрешающие или запрещающие подачу электроэнергии, с базового модуля передаются на исполнительные, по радиоканалу. Дальность между исполнительными модулями может составлять 50 м, а они передают команды на кондиционер, посредством ИК канала. Программирование действий ИК излучателей, на включение или выключение определенных климатических приборов осуществляется на базовом модуле. Перед первым пуском «базы», при помощи панели ввода данных устанавливаются предельные величины температуры в помещении.

Совет:
Следует понимать, что для эксплуатации систем ротации БУРР и БИС, все устройства для охлаждения воздуха, должны быть оборудованы ИК приемниками.

Такая система дает возможность реализации различных вариантов попеременного использования климатической техники, которая может состоять как из двух, так и из трех групп. Устройство ротации кондиционеров, выполненное на основе модулей БУРР и БИС, дает возможность:

  1. Мгновенного ввода в эксплуатацию резервной климатической техники. В случае отказа основной группы или нарушение ее нормальной работы происходит резкое повышение температуры в помещении. Именно на это и реагирует базовый модуль, давая команду подключения резерва.
  2. Подключение дополнительной группы климатической техники, при недостатке производительности основной.
  3. Эффективного переключения нескольких групп кондиционеров, для выработки ими одинакового ресурса. Частота переключений между группами определяется пользователем.

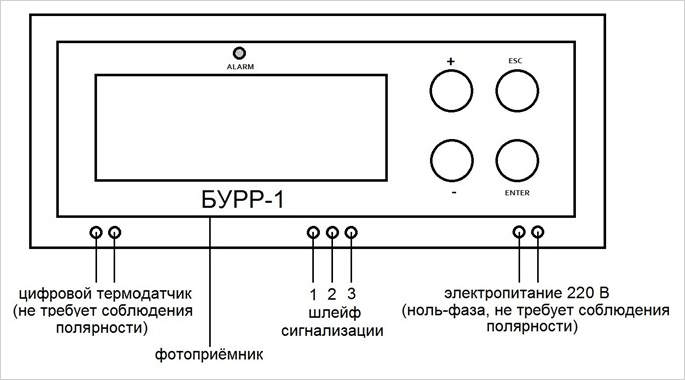

Система ротации БУРР-1Применение приборов БУРР и БИС позволяет автоматически прекращать подачу напряжения на кондиционеры, и передавать в общую сеть команды «Авария» или «Пожар». Основным достоинством использования БУРР и БИС является:

  • Простота установки, настройки, которая функционирует без прокладки коммуникационных линий к каждому прибору.
  • Возможность использования для охлаждения климатическую технику, различной мощности, производительности и торговой марки.
  • Возможность монтажа базового модуля БУРР в смежном помещении.

Применение блоков ротации для переключения функционирующих устройств охлаждения воздуха с резервной климатической техникой, дает возможность существенно продлить их ресурс благодаря равномерному вводу в эксплуатацию и контролю над температурными показателями.
