Чиллер-фанкойл — где не справится мульти сплит система

Чиллер-фанкойл, когда необходима большая длина магистрали

Система чиллер-фанкойл является еще одним вариантом охлаждения либо нагрева воздуха в помещении, но в отличие от стандартных кондиционеров рабочим веществом в них является не хладагент, а вода, либо другая, предпочтительно незамерзающая жидкость.

Если жидкость перемещает холодную энергию, то ее называют хладоносителем, а если это же вещество перемещает теплую энергию и нагревает воздух в помещении, то его называют теплоносителем. Независимо от названия – это одно и то же рабочее вещество.

Устройство системы чиллер-фанкойл

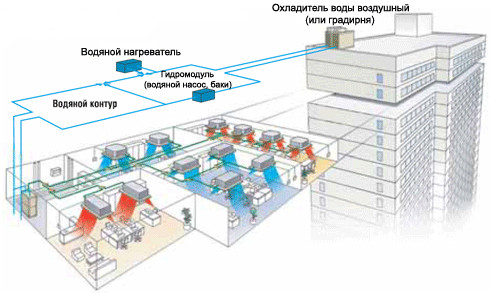

Упрощенно, эта система кондиционирования выглядит так: внешним блоком ее является водоохлаждающая машина, называемая чиллером, объединенная трубопроводом с внутренним теплообменником – фанкойлом, который обдувается вентилятором.

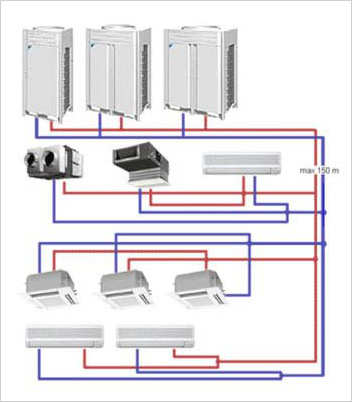

Основные комплектующие системыТакая система проста в работе и может эффективно охлаждать или нагревать воздух в большом помещении либо сразу в нескольких помещениях. Она не имеет таких ограничений, как фреоновая. Длина магистрали с теплоносителем ограничивается только мощностью подкачивающих насосов.

Кроме того, такой вариант кондиционирования может работать при любой температуре окружающего воздуха, в отличие от фреоновой, которая уже при – 10С° во избежание поломки должна быть остановлена. Для перемещения хладоносителя можно использовать обычные водопроводные трубы как металлические, так и ПВХ, что значительно удешевляет всю систему.

Устройство чиллеров

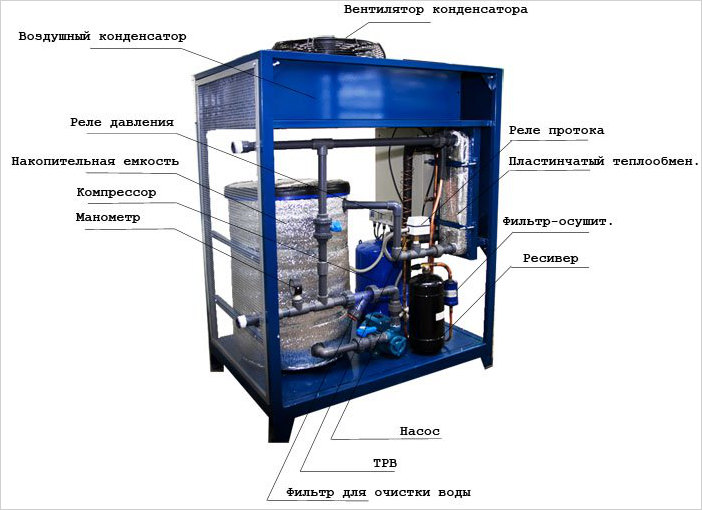

Чиллер является обычной мощной холодильной машиной, в которой испарительный теплообменник сбрасывает накопившийся холод не в воздух, как в кондиционере, а в воду, которая охлаждаясь, поступает по системе трубопровода к фанкойлам. Существует два основных вида чиллеров – это абсорбционные и парокомпрессионные. Абсорбционные достаточно дороги, громоздки и имеют довольно узкое применение. Наиболее распространенными считаются парокомпрессионные чиллеры, которые бывают нескольких видов:Из чего состоит парокомпрессионный чиллер?

  • Чиллеры с воздушным охлаждением наружной установки. В таких установках охлаждение теплообменника-конденсатора происходит при помощи осевых вентиляторов.
  • Устройства с воздушным охлаждением внутренней установки. В них забор воздуха для охлаждения и выброс горячего воздушного потока осуществляется по воздуховодам, для движения которого используется центробежный насос.
  • Холодильные установки с водяным охлаждением теплообменника. Чаще всего монтируются в местах, где существует возможность охлаждать конденсатор проточной водой из естественных водоемов.
  • Чиллеры реверсивные. Позволяют, как охлаждать воздух, так его и нагревать, благодаря чему их можно использовать в системах кондиционирования без установки дополнительного водогрейного оборудования.


Устройство фанкойлов

Фанкойлы – это так называемые внутренние блоки системы кондиционирования чиллер-фанкойл, которые еще называют доводчиками. Их устройство состоит из теплообменника и мощного вентилятора, который его обдувает. Кроме того, они оснащены легкосъемными воздушными фильтрами и блоком управления. В более современных моделях предусмотрены беспроводные пульты управления устройством. Существует несколько типов этого оборудования:

  • Кассетные фанкойлы предназначены для охлаждения или нагрева воздуха в больших помещениях, в конструкции которых предусмотрены подвесные потолки. Именно в них и монтируются эти приборы. Они могут распределять воздушный поток на две или четыре стороны.
  • Канальные фанкойлы монтируются в отдельных помещениях. Забор воздуха производится по отдельным воздуховодам, а вывод воздуха в помещения осуществляется по воздуховодам, размещенным за подвесными потолками.

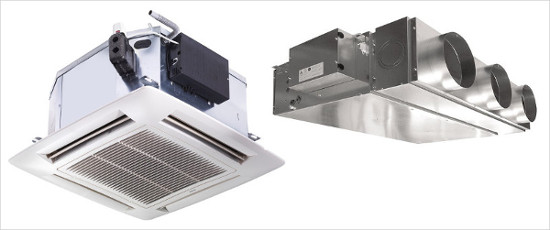

Слева изображен кассетный фанкойл, справа - канальныйПо способу монтажа фанкойлы различаются на: настенные, напольные и потолочные. К слову сказать, многие компании производят универсальные устройства, которые могут монтироваться как на стену, так и на потолок.

Дополнительное оборудование


Для того чтобы оборудование могло работать бесперебойно, и круглогодично, применяются различные устройства и приспособления, которые значительно позволяют расширить функции этой системы кондиционирования.

  • Для возможности регулирования температуры воздуха в каждом помещении, перед каждым внутренним блоком – фанкойлом, устанавливают специальные устройства, которые позволяют регулировать расход холодоносителя.
  • Дополнительно для нагрева воздуха устанавливается водогрейный газовый котел, который работает в холодное время года вместо чиллера.
  • Также она снабжается накопительным и расширительным баком для компенсации расширения теплоносителя при нагревании.

На чем основывается работа данной системы

Как было сказано выше, наиболее распространенными чиллерами являются устройства парокомпрессионного типа. Принцип работы такого типа чиллеров достаточно прост:

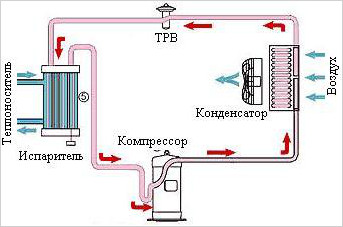

  1. Схема работы чиллеров парокомпрессионного типаКомпрессор всасывает газообразный хладагент, при этом повышает его давление.
  2. После чего фреон поступает в конденсатор-теплообменник, который в нем охлаждается и переходит в жидкую форму. Охлаждение конденсатора может быть различным как воздушным, так и водяным в зависимости от конструкции.
  3. Далее жидкий фреон поступает в терморегулирующий вентиль, после прохождения которого, давление понижается, и температура хладагента резко повышается, что приводит к закипанию фреона и его частичному испарению.
  4. В испаритель установки попадает уже закипающий хладагент, который испаряясь, отбирает тепло у охлаждаемого водяного контура. После прохождения испарителя фреон опять находится в газообразном состоянии и цикл повторяется.
  5. Вода, охлажденная испарителем чиллера, с помощью насоса по трубопроводу подается в доводчик – фанкйол, который и распределяет охлажденный воздух по помещению. Принцип работы этого устройства так же не вызывает сложностей для понимания: охлажденная вода поступает в теплообменник, который обдувается воздушными потоками. Воздух, проходя теплообменник, охлаждается, тем самым понижая температуру в помещении.

Фанкойлы конструктивно могут иметь один или два теплообменника, соответственно система чиллер-фанкойл может быть двухтрубная или четырех трубная. В первом варианте от теплообменника отходят две трубы, по которым циркулирует только холодное и горячее рабочее вещество, а во втором для подачи на фанкойл теплоносителя из чиллера и подачи на второй теплообменник горячей воды из отопления.

Важно!
Система кондиционирования чиллер-фанкойл является более гибкой, чем современные фреоновые мультизональные системы. В зависимости от мощности устройства может быть установлено практически любое количество внутренних блоков – фанкойлов, поэтому ее применяют везде, где есть ограничения по длине фреоновых магистралей.

Достоинства и недостатки

Основным недостатком такого варианта кондиционирования является сложность, и соответственно дороговизна монтажа. Также очень важным аспектом в ее эффективной работе является выбор места установки оборудования. Кроме того, есть и еще недостатки:

  • Шумность работы системы.
  • Высокая цена устройств.
  • Низкая энергоэффективность.

Основное достоинство системы чиллер-фанкойл в том, что нет никаких ограничений по длине коммуникаций между фанкойлами. Есть и еще одно существенное достоинство – можно добавлять в уже работающую систему нужное количество внутренних блоков, по мере введения в эксплуатацию здания. Очень часто это свойство является определяющим при выборе той или иной системы кондиционирования. Кроме того к достоинствам можно отнести следующее:

  • Безопасность и экологическая чистота, из-за отсутствия в ее магистралях фреона и других летучих газов.
  • Она не требует наличия нескольких внешних блоков, которые существенно портят внешний вид здания.

Совет:
Система кондиционирования чиллер-фанкойл является наиболее сложной в проектировании и монтаже, поэтому для таких работ обязательно должны быть привлечены профессионалы.
