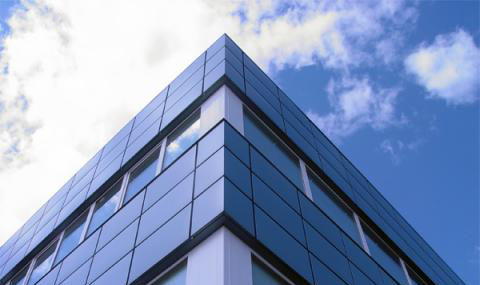

Вентилированный фасад из керамогранита: особенности изготовления и установки

Навесной фасад: устройство и монтаж

Применение в строительстве современных отделочных материалов делает возможным создание наружных поверхностей сооружений, обладающих определенными свойствами. Наиболее популярным решением для отделки зданий является создание вентилируемых фасадов.

Особенности применения и структура вентилируемого фасада

Многие частные застройщики спрашивают: Вентилируемый фасад, что это такое и в каких случаях он применяется?

Все в нашем мире имеет свойство стареть, и постройки не являются исключением. Под воздействием природных факторов, в несущих стенах со временем появляются трещины, в которых постепенно накапливается влага. При замерзании, влага замерзает и трещины расширяются, что приводит к разрушительным процессам и нарушению целостности несущих стен. Эффективно противостоять этим явлениям и уменьшить воздействие неблагоприятных факторов на стены сооружений позволит применение системы навесного вентилируемого фасада, который представляет собой многослойную и достаточно сложную конструкцию, состоящую из:

  1. Наружной облицовки. Она исполняет не только декоративную роль, но и защищает всю подоблицовочную конструкцию от воздействия атмосферных осадков.
  2. Гидроизоляционной, паропроницаемой или ветрозащитной пленки (мембраны), которая выбирается в зависимости от требуемого результата.
  3. Теплоизоляционного материала. В качестве утеплителя применяются современные минераловатные материалы, экструдированный и пенополистирол.
  4. Системы креплений, удерживающих облицовку и благодаря которым создается вентилирующий просвет. Она представляет собой регулируемые кронштейны и направляющие профили. Кронштейны монтируются непосредственно на стене. Именно эти крепежные элементы удерживают профили и позволяют регулировать вентиляционный просвет между утеплительным материалом и облицовочной плиткой.

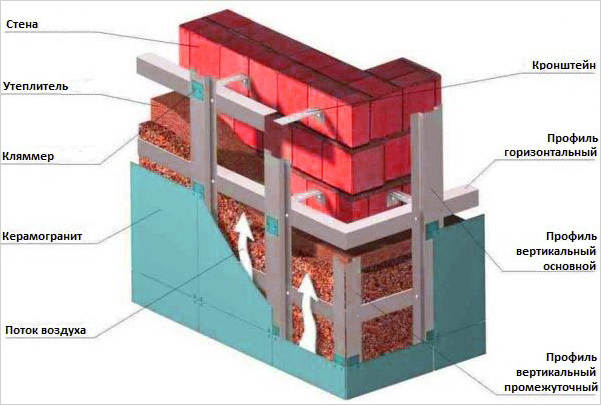

Внутренняя структура вентилируемого фосадаИспользование навесных вентилируемых фасадов (НВФ) обеспечивает эффективную защиту стен постройки от влаги и атмосферных явлений, значительно улучшить внешний облик зданий и сооружений в короткие сроки, а также сэкономить на использовании энергоресурсов.

к оглавлению ↑

Материалы, применяемые в НВФ

В качестве фасадных материалов чаще всего используются: стекло, HPL-панели, металлокассеты, композитные материалы, натуральный или искусственный камень. Керамогранит представляет собой искусственный отделочный камень, который обладает рядом достоинств перед другими материалами.

Вентилируемые фасады из керамогранита обладают достаточно привлекательным внешним видом. Они прекрасно защищают стены от воздействия на них атмосферных осадков. Благодаря естественной вентиляции, полученной во время монтажа, избавляют стены от лишней влаги и нормализуют температурный режим в постройке. Создание керамогранитного вентилируемого фасада позволяет значительно утеплить стены и создать эффект дополнительной шумоизоляции.

к оглавлению ↑

Основные этапы монтажных работ

Установка вентилируемого фасада проходит в несколько этапов. Одним из наиболее ответственных, конечно же, является подготовка стен. Прежде всего, с них нужно будет демонтировать кондиционеры, телевизионные антенны и все, что будет мешать проведению работ.

Следует выполнить требования законодательства и обеспечить границы возможной опасности, которая составляет 3 метра от стены дома. В обозначенном пространстве можно работать по подрезке облицовки, разместить, инструменты и материалы для сборки всей конструкции.

Важно!
Не следует выполнять работы при сильных порывах ветра, обледенении, осадках или очень низких температурах воздуха.

Составление проекта

На начальном этапе производят необходимые замеры, для создания чертежа устройства вентилируемого фасада из керамогранита и привязки его к стенам сооружения.Производятся расчеты несущей способности анкерных болтов, которая зависит от веса керамогранитных плит.

Разметка

На основании составленного проекта следует произвести разметку стен. На них отмечаются места установки кронштейнов и направляющих. Первоначально обозначают нижний край системы креплений, а также боковые вертикальные лини. После чего, с определенным шагом устанавливают промежуточные метки, в местах предполагаемого монтажа кронштейнов. Для более точной разметки, желательно использовать ротационный лазерный нивелир и уровень.

к оглавлению ↑

Установка несущих элементов конструкции

После разметки следует произвести сверление стены в нужных точках, под анкер. Сверло выбирается соответствующего толщине анкера диаметра. Глубина бурения должна быть несколько больше, чем длина анкерного болта.

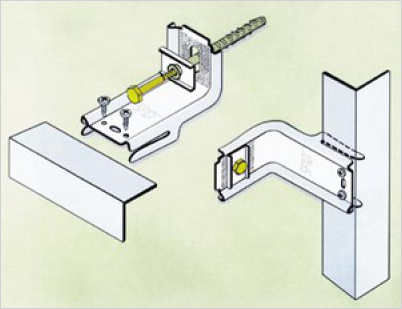

Перед установкой кронштейнов, под каждый следует подложить паронитовую прокладку и с помощью анкерных болтов закрепить их на стенах.

Монтаж плит термоизоляции и защитной пленки

Технология монтажа вентилируемых фасадов из керамогранита предусматривает наличие защитных слоев утеплительного материала, ветро-, гидро- и пароизоляции.

Начиная от нижней границы фасада или от цоколя постройки, плотно укладываются листы утеплителя. Для этого через утеплитель, при помощи перфоратора сверлятся отверстия в стенах, для фиксации изоляции тарельчатыми дюбелями. Для надежной фиксации утеплительного материала, требуется 5 тарельчатых анкеров: по одному с каждого угла листа и один анкер посередине.

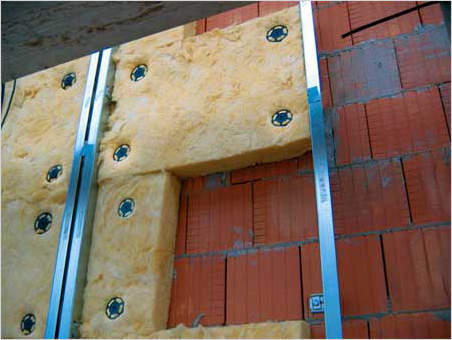

Монтаж термоизоляцииПосле чего, на утеплитель навешивается, и крепиться тарельчатыми дюбелями защитная пленка, с нахлестом не менее 100 мм.

Важно!
Недопустимо вырезание отверстий для пропуска кронштейнов в утеплительном материале. Это приводит к появлению больших неутепленных участков и существенно снижает теплотехническую однородность конструкции.

Совет:
Придать определенную форму плите утеплительного материала или произвести ее подрезку можно при помощи обычных ножниц.

Выбор способа крепления каркаса и монтаж направляющих

Большинство строительных компаний использует наиболее надежный способ крепления каркаса со стенами постройки – комбинированный. При таком методе крепления, горизонтальные и вертикальные профили устанавливаются одновременно. На сегодняшний день существует два типа комбинированного крепления каркасной системы:

  • К кронштейнам крепятся изначально горизонтальные направляющие, а уже к ним вертикальные. При таком способе именно на вертикальные профили ложиться вся нагрузка от керамогранитных плит. Такой способ достаточно металлоемок и поэтому достаточно дорог.
  • К установленным на стене кронштейнам крепят вертикальные Т-образные направляющие, к которым посредством кляймеров крепятся облицовочные плиты.

Монтаж вентилируемого фасада, вернее, его направляющих профилей, выполняется следующим образом: При помощи заклепок, горизонтальные или вертикальные профили устанавливаются на кронштейны, чтобы образовалась одна общая плоскость.Кронштейны для крепления профиля вентилируемого фасада

Важно!
При установке каркаса обязательно нужно учитывать толщину утеплительного слоя. Ни в коем случае он не должен примыкать к облицовке. Проектная величина вентилируемого просвета является определяющим фактором в эффективной работе фасада. Уменьшение зазора приведет к переувлажнению материала стены, потере теплозащитных свойств и снижению долговечности всей конструкции.

Облицовка каркаса керамогранитными плитами

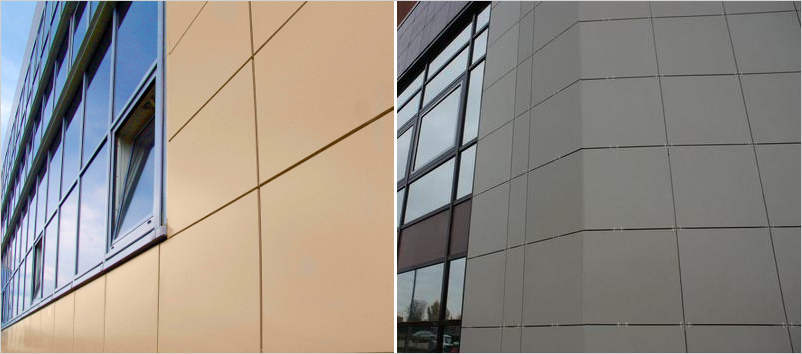

Монтаж плит такой облицовки может производиться с закрытым или открытым швом. Для облицовки каркаса используются специальные крепежные элементы, называющиеся кляймерами, которые бывают соответственно для закрытого или открытого крепления облицовки. Они производятся из оцинкованной или нержавеющей стали. Эти крепежные элементы монтируются на направляющие, в строго определенных местах, обозначенных в проекте, при помощи заклепок или саморезов.

Наиболее простым и распространенным способом монтажа вентилируемого фасада своими руками является установка плит с открытым креплением. При таком способе монтажа крепежные лапки кляймеров находятся поверх керамогранитных плиток. Для того чтобы как можно меньше акцентировать внимание на этих крепежных элементах, некоторые специалисты покрывают их специальной краской, подобранной в тон с покрытием.

Установка керамогранитной облицовки с невидимым швом, намного сложнее и дороже, поэтому частные застройщики этот способ используют достаточно редко. Для того чтобы сделать монтаж облицовки с «невидимым швом», на ребрах каждой плиты делается пропилы, в которые вставляются крепежные элементы закрытого типа. Именно за счет этого плита держится на каркасе, шов между облицовкой практически отсутствует, и элементы крепления становятся невидны.Крепление облицовочных плит закрытым и открытым швом

Совет:
Если на стенах вашего дома скапливается достаточно большое количество влаги, то лучшая вентиляция достигается именно с открытым краплением керамогранитных плит. Воздух может проникать свободно в любом месте фасада и охватывать всю поверхность стены, что недоступно при закрытой технологии крепления.

к оглавлению ↑

Особенности навесных вентилируемых фасадов


Большинство частных застройщиков уверенны, что создать навесной вентилируемый фасад из керамогранита просто, однако это достаточно сложный процесс, который должен быть тщательнейшим образом проработан. Существует масса нюансов, которые должны быть учтены еще до начала монтажа.

  • Такую систему можно установить далеко не на каждое здание. Следует подбирать облицовку таким образом, чтобы ее размер был кратным размеру стены, с учетом компенсационных швов и зазоров.
  • Керамогранитная плитка для ВНФ различается по калибрам. При выборе ее размера нужно предусмотреть возможность ее подрезки, в случае возможных габаритных отклонений.
  • Подоблицовочная система предполагает наличие специальных креплений или кляймеров, которые могут быть видимого или закрытого типа. Для удешевления проекта обустройства ВНФ, в нижней части дома можно применить невидимые, более дорогие крепления, а в верхней части – видимые, более дешевые элементы крепежной системы.

Изготовление и монтаж подсистемы для вентилируемых фасадов не является самым трудоемким процессом. Наиболее ответственным и сложным являются места примыкания облицовки к оконным и дверным проемам. Следует знать, что такие места отделывают листами оцинкованного металла, изогнутого и окрашенного в цвет фасада.

к оглавлению ↑

Выбор и подрезка керамогранитных плит

Существуют определенные правила выбора керамогранитной облицовочной плитки.

  • В процессе работы неизбежно происходит бой облицовки, поэтому количество плитки при покупке должно быть на 10% больше, чем площадь покрываемой поверхности.
  • Следует выбирать плитку из одной партии, так как в разных партиях и у различных производителей оттенки могут отличаться.
  • При выборе керамогранитной облицовки следует обратить внимание на ее качество. Для этого на ее поверхность следует нанести несколько царапин. Если в местах их пересечения нет следов дополнительного окрашивания, то качество такой плитки является удовлетворительным.

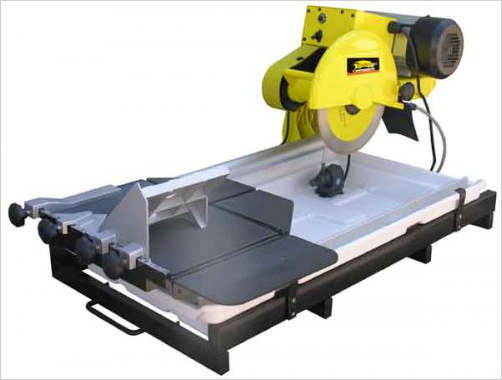

Электрический плиткорез для облицовочной плиты вентилируемого фасадаВ процессе работы часто приходится резать облицовочные плиты. Для наиболее качественной порезки этого материала рекомендуется использовать электрический плиткорез или углошлифовальную машину с алмазным диском.

к оглавлению ↑

Основные преимущества керамогранитной облицовки

Преимуществ у навесных вентилируемых фасадов достаточно много, но на некоторых хотелось бы остановиться более подробно.

  • Внешняя привлекательность. Современные производители предлагают массу цветовых решений и рисунков этого материала.
  • Долговечность и длительный срок службы. Керамогранитная облицовка устойчива к температурным и погодным воздействиям.
  • Этот вид искусственного камня, в качестве облицовочного материала для вентилируемых фасадов, является идеальным, по соотношению цена – качество. Если сравнивать стоимость керамогранитной плитку с другими облицовочными материалами, то она больше относится к средней ценовой категории.
  • Простота и удобство в выполнении монтажа этого материала. Осуществлять установку плит на каркасную систему можно в любое время года и практически при любой температуре воздуха, так как крепление плит происходит механическим способом и не нуждается в сушке.

И напоследок: вы решили сделать вентилируемый фасад для частного дома, и можете, конечно, смонтировать его самостоятельно, но лучше всего обратиться к профессионалам. Это сохранит вам время, и не позволит допустить досадные ошибки, которые сведут на нет работу и потраченные средства.
