Грамотное устройство вентиляции в погребе – теория и практика

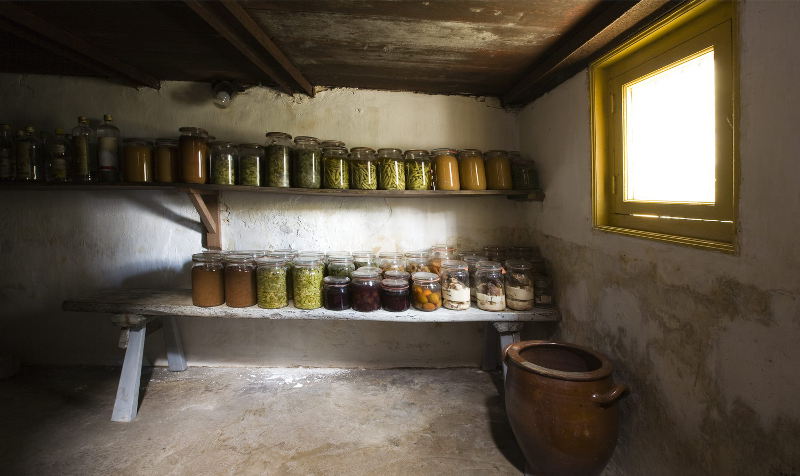

Погреб - незаменимое помещение для хранения овощных запасов Естественная вентиляция

Погреб – это гениальное изобретение человека, которое можно поставить в один ряд с изобретением пенициллина и стиральных машин-автоматов. Благодаря наличию этого подземного помещения человек смог не только вырастить урожай, но и его сохранить. Особая форма, толстый слой земли над его верхом и правильная вентиляция погреба делали особый микроклимат, при котором практически круглый год в нем держалась одинаковая температура и влажность. Правильный микроклимат не давал испортиться сельскохозяйственным запасам человека, как в летнюю жару и в самые суровые зимы. И в этом немаловажную, а может, и основную роль играет вентиляция.

Подвал и погреб: предназначение и основные различия

Сразу хотим оговориться, что погреб и подвал – это абсолютно разные помещения, с разными задачами. Подвалом называется цокольный этаж постройки, который является частью дома. Этот этаж может использоваться как помещение для хранения каких-либо запасов, различных вещей, спортивного и туристического инвентаря. В подвалах, многие владельцы частных домов обустраивают котельные помещения, гаражи и спортзалы.

На самом деле, подвальное помещение – это место для монтажа инженерных коммуникаций дома. Благодаря такому пространству, человек имеет к ним хороший доступ. Кроме того, подвал играет роль воздушной прослойки между полом и грунтом, которая очень важна в плане теплоизоляции помещений дома.

Погреб – это помещение выполненное, как правило, под землей, которое предназначено исключительно для хранения продуктов, в основном, сельскохозяйственного назначения. Его смело можно называть подземным хранилищем. Он может располагаться как внутри дома, так и как отдельное строение. Если он является частью дома, то очень часто и вентиляционная система в нем используется общедомовая. Если подземное хранилище является отдельным от дома элементом, то в нем делается собственная вентиляция.

Требования к воздуховодам

Воздухоотводы делятся на две группы, приточные и вытяжные. Кроме того, они могут быть круглые или прямоугольные. Круглые трубы наиболее популярны, но занимают больше места, а прямоугольные короба, при одинаковом сечении, занимают меньшую площадь, но имеют высокую стоимость. Также они различаются по материалу, из которого изготовлены. Наиболее распространенным является труба ПВХ и металлический оцинкованный воздухоотвод.

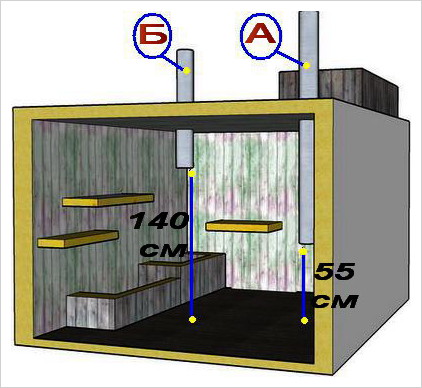

  1. Расположение приточной и вытяжной трубы в помещенииПриточный воздухопровод обеспечивает приток свежего воздуха в помещение для хранения продуктов. Устанавливается он в углу таким образом, чтобы его открытый конец был на высоте 20-50 см. от пола. Воздуховод должен находиться в строго вертикальном положении, проходить по углу помещения и выходить на улицу, возвышаясь над постройкой не менее чем на 0,5 м.
  2. Вытяжной воздухопровод обеспечивает вытяжку воздуха с большим содержанием углекислого газа за пределы хранилища. Он монтируется вдоль угла помещения строго с противоположной стороны от приточного воздуховода так, чтобы открытый конец трубы находился от потолка, на расстоянии 20 см.

Совет:
Чем выше вытяжная труба, тем лучше тяга, и соответственно вентиляция в погребе. Если подземное хранилище является не частью подвала дома, то вопрос о креплении вытяжной трубы становится довольно остро. Ее можно закрепить при помощи тросов-растяжек, с установленными на каждом талрепами для натягивания. Наиболее простой и эффективный способ крепления воздухопровода, это заключение его в деревянный утепленный короб, который укрепляется в земле, при помощи бетона.

Расчет сечения воздуховодов и выбор мощности вентиляторов

Для эффективного проветривания подземного хранилища нужно чтобы воздухопроводы могли пропустить через себя нужное количество воздушных масс, а это зависит от их диаметра. Как узнать какое сечение воздуховодов нужно, чтобы обустроить эффективную вентиляционную систему погреба своими руками? Точно узнать нужный диаметр воздухопроводов можно двумя способами:

  1. Заказать расчет в соответствующей организации. Это вам даст гарантию, что все расчеты будут произведены правильно. Правда, процедура эта не самая дешевая и за расчет вам потребуется отдать сумму, возможно, превышающую стоимость организации всего погреба.
  2. Выполнить расчеты самостоятельно, при этом вам придется вспомнить арифметику, но это будет абсолютно бесплатно. Какой способ выбрать – решать исключительно вам.

Производим расчет сечения приточной и вытяжной трубыДля того чтобы сделать вентиляцию погреба своими руками, нам потребуется узнать объем помещения для хранения продуктов и кратность воздухообмена. Рекомендуемый воздухообмен (сколько раз сменяется воздух в погребе) составляет от 2 до 4, в зависимости от хранящейся в нем продукции.

  • Чтобы узнать объем помещения нужно его длину умножить на ширину и высоту. Рассмотрим погреб размерами 2 м. х 3 м. х 2,5 м. = 15 м.куб
  • Чтобы узнать количество прошедшего за час воздуха, нужно объем погреба умножить на рекомендованную кратность воздухообмена. Рассмотрим среднее значение 3. В итоге у нас получается, что за 1 час через погреб должно пройти 15 м.куб х 3 = 45 м.куб

Площадь сечения воздуховодов найдем по следующей формуле:

F = L / (S x 3600)

где:

  • S — рекомендованная скорость движения воздуха
  • L – расход воздуха.

В нашем случае скорость движения воздушных потоков составляет 1 м/с. (норма для естественной вентиляции).

Получаем площадь сечения воздуховода:

45 / (1 м/с х 3600) = ) 0,0125 м.кв

Вычисляем данные радиуса круглой трубы:

R =√ (F / π)

где:

  • R — радиус воздуховода (мм)
  • F — сечение воздуховода (мм.кв)
  • π — константа = 3,14

Исходя из данных получаем:

√ (0,0125 / 3,14) = 0,063 м.кв

Радиус нужного нам круглого воздуховода должен быть не менее 125 мм

Теперь переходим к расчетам производительности вытяжного вентилятора. Можно воспользоваться упрощенной методикой. Для этого нужно объем помещения умножить на 12. В нашем случае это 15 м.куб х 12 = 180 м.куб/час. Производительность вытяжного вентилятора для погреба, площадью в 6 м.кв, с высотой потолков 2,5 м. составляет 180 м.куб/час.

Обустраиваем погреб самостоятельно

Многие спрашивают: «Как сделать вентиляцию в погребе?» Теперь, когда все расчеты сделаны, деньги сэкономлены, приступаем к приобретению воздухопроводов и оборудования. Для монтажа комбинированной вентиляционной системы нам понадобится:

  • Нужное количество трубы ПВХ, диаметром 125 мм.
  • Один концевой тройник для слива конденсата.
  • Один латуневый или пластиковый кран для врезки в концевой тройник.
  • Крепеж для трубы.
  • Вытяжной вентилятор, производительностью 180 м.куб/ч. Важно! Вентилятор устанавливается внутрь вытяжной трубы, поэтому ищите модель, которая будет подходить к диаметру ваших воздуховодов.
  • Нужное количество провода, сечением не менее 1,5 мм.кв, вилка.
  • Решетка воздухозаборная круглая диаметром 125 мм – 2 шт.
  • Металлическая сетка, от проникновения грызунов в погреб 15 см х 15 см.
  • Дефлектор. Покупка дефлектора необязательна. Он служит для повышения тяги в вытяжном воздуховоде, в случае прекращения подачи электроэнергии и остановки вентилятора.

Далее сборка не представляет сложности для любого домашнего мастера. Выше мы указали, как монтировать воздуховоды.

Делать проветривание в подземном помещении для хранения продуктов, которое находится под домом несколько проще. Причем все расчеты остаются такими же, а проще делается крепление воздухопроводов. Вытяжной – должен выходить через подвал, и проходить с наружной стороны дома. Высота вытяжной трубы должна быть на 0,5 м. выше, конька крыши.

Совет мастера:
Перед монтажом вытяжной трубы установите в нее вентилятор и закрепите его штатными креплениями.

Используя наши советы, мы надеемся, что вы без труда оборудуете свое подземное хранилище правильной вентиляционной системой.
