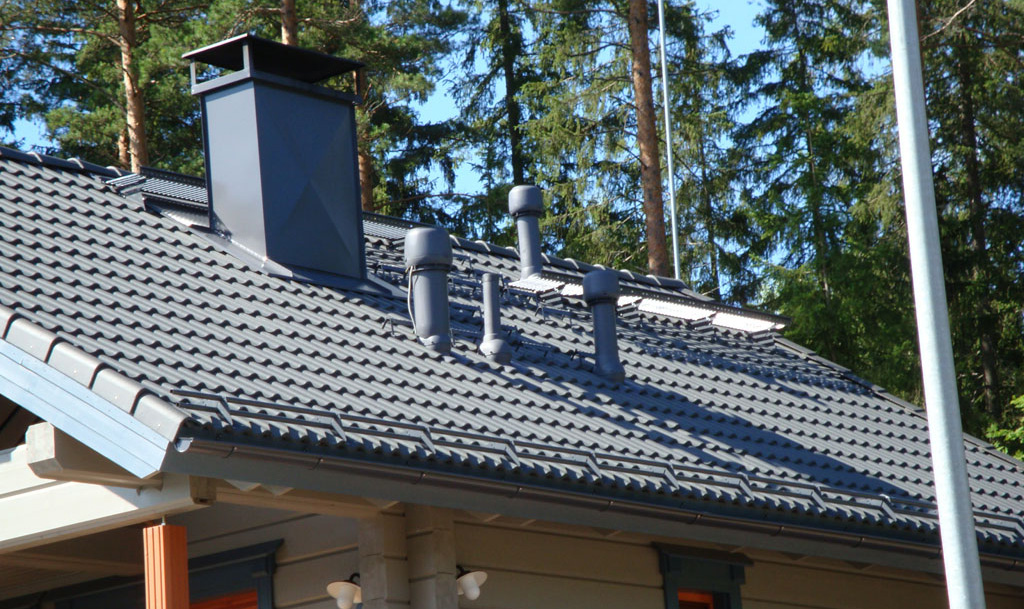

Особенности и устройство естественной горизонтальной вентиляции

В большинстве случаев естественная горизонтальная вентиляция используется для организации воздухообмена в квартирах и загородных домах, также система может устанавливаться на промышленных и коммерческих объектах. Конструкции отличаются между собой устройством, материалом изготовления и способом монтажа.

Принцип действия естественной вентиляционной системы

Циркуляция воздуха может происходить за счет следующих особенностей:

  • разной температуры снаружи здания и внутри помещения (аэрации);
  • разного давления воздушного столба между дефлектором на крыше и обслуживаемым объектом;
  • ветровое давление также способствует воздухообмену без использования дополнительных установок и оборудования.

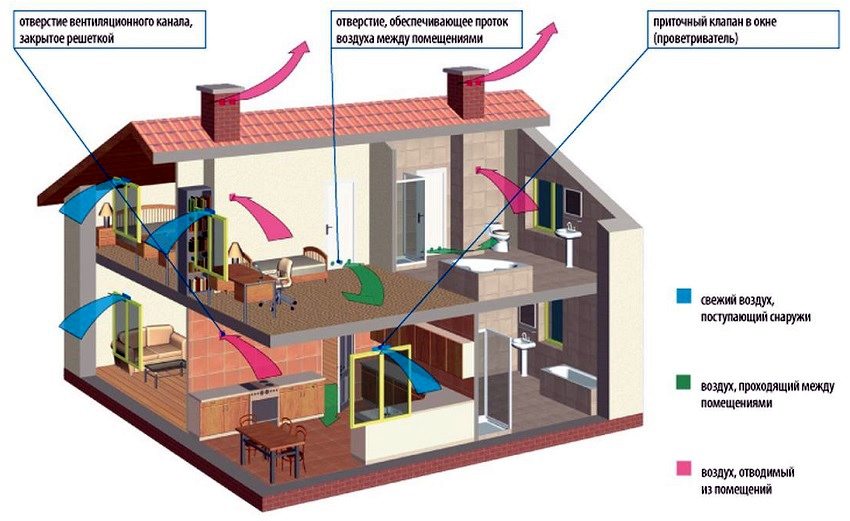

Схема горизонтальной естественной вентиляции

Аэрация используется в помещениях с повышенным тепловыделением, где в приточном воздухе пылевая концентрация не более 30%. Представленный метод неуместен, если на производстве изначально будет проводиться дополнительная фильтрация приточных воздушных потоков или когда после поступления уличного воздуха в цеху образуется конденсат или туман.

Если циркуляция производится благодаря разному давлению, то у естественной вентиляции горизонтальный участок должен идти с минимальным перепадом 3 м между трубами забора и выброса воздуха. Систему уместно использовать при максимальной скорости потоков в воздуховоде 1 м/с.

Принцип действия воздействия ветрового давления основан на разности показателей давления между подветренной и наветренной стороной здания. В целом все представленные способы просты в организации и обслуживании.

к оглавлению ↑

Основные преимущества и недостатки

При рассмотрении характеристик и особенностей установки можно выделить следующие преимущества естественной горизонтальной вентиляции:

  • система энергонезависима – нет расходов на электроэнергию;
  • не требуется дополнительное и дорогое инженерное оборудование в виде вытяжек;
  • гарантирована бесперебойная и безаварийная работа на всем сроке эксплуатации, так как ломаться просто нечему;
  • обслуживание требует минимальных средств – конструкция нуждается в периодической чистке.

При установке стеклопакетов и металлических дверей, отделке стен штукатуркой или другими материалами возможно нарушение поступления свежих воздушных потоков с улицы за счет высокой герметизации.

к оглавлению ↑

Виды труб для естественной вентиляционной системы

На рынке представлено множество горизонтальных воздуховодов естественной вентиляции, по материалу изготовления выделяют следующие виды:

  1. Трубы из нержавейки обладают высокими антикоррозийными характеристиками и устойчивостью к частым перепадам температур, что позволяет применять конструкции в разных направлениях. Воздуховоды изготавливаются в большинстве случаев из листовой стали толщиной 1,2 мм, а сечение за счет пластичности металла может быть любым: от прямоугольных до круглых форм. В качестве соединительных элементов выступают фланцы, также не возникает проблем при разветвлении.

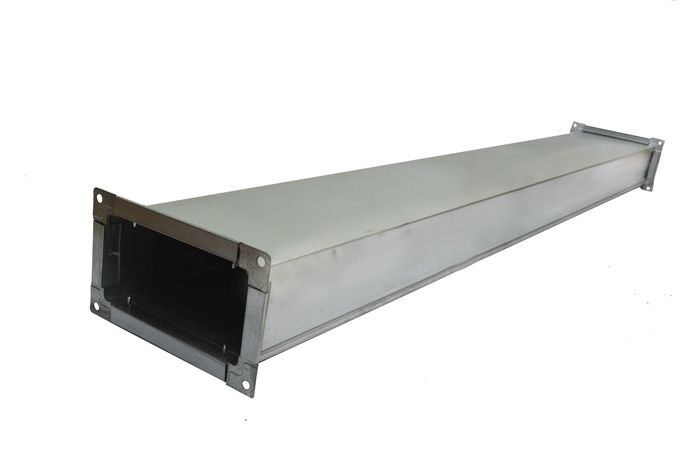

Фото воздуховода из нержавеющей стали

  1. Полипропиленовые трубы обладают массой плюсов: легкостью, поверхности не подвержены образования коррозии при любых условиях эксплуатации, простотой установки и обслуживания. Конструкции широко применяются в промышленной и пищевой сфере, так как при контакте с воздухом или любым составом поверхности не вступают в реакцию.

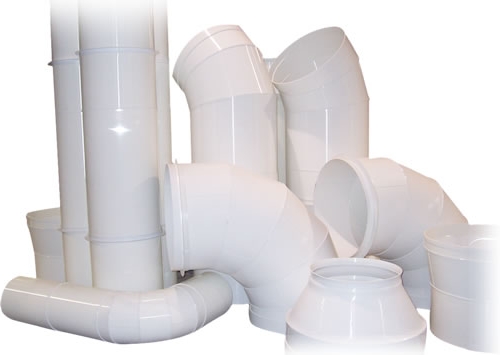

Пластиковые воздуховоды

  1. В состав текстильных трубопроводов могут входить разные материалы: стекловолоконная ткань или ПВХ покрытие. Системы отличаются высокой прочностью и гибкостью, также поверхности устойчивы к воздействию огня и обладают антибактериальными характеристиками.

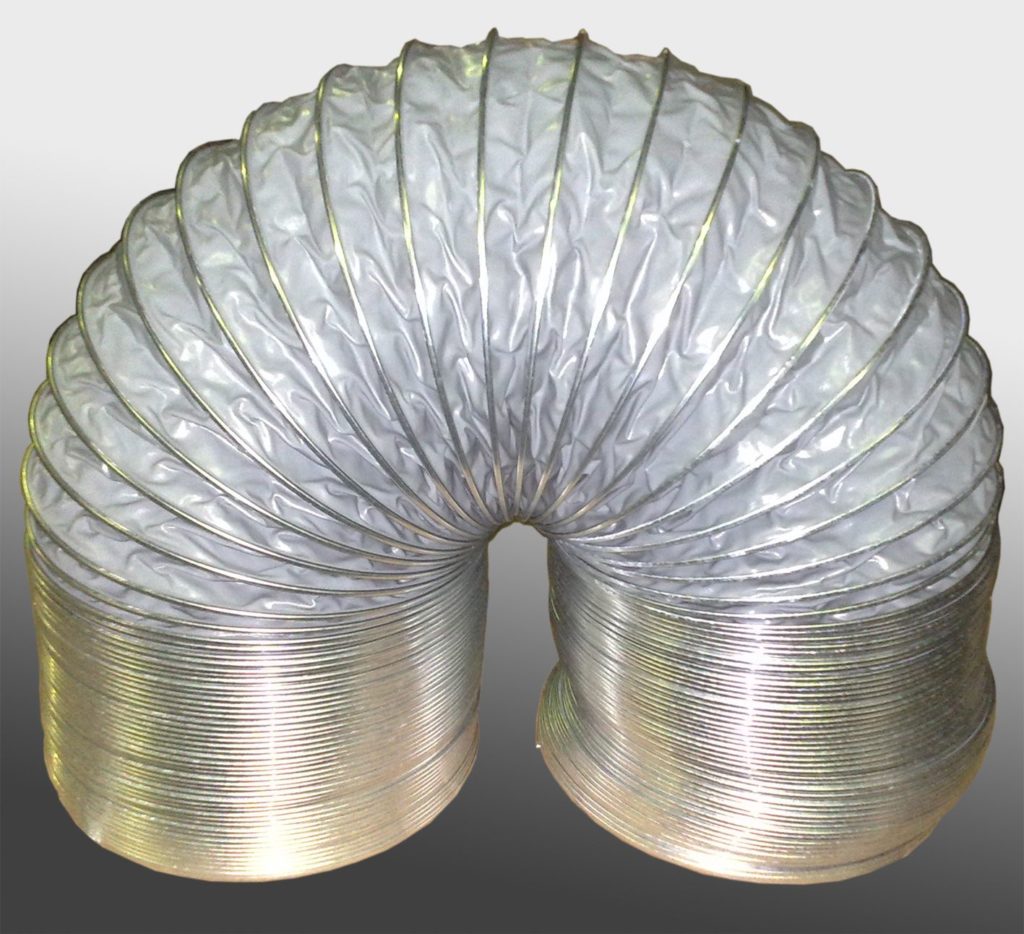

Фото текстильного воздуховода


  1. Гофрированные конструкции из полиэтилена считаются новинкой, а вот металлические трубы применяются уже долго. Из достоинств можно выделить высокие показатели прочности и эластичности, что в значительной степени упрощает установку.

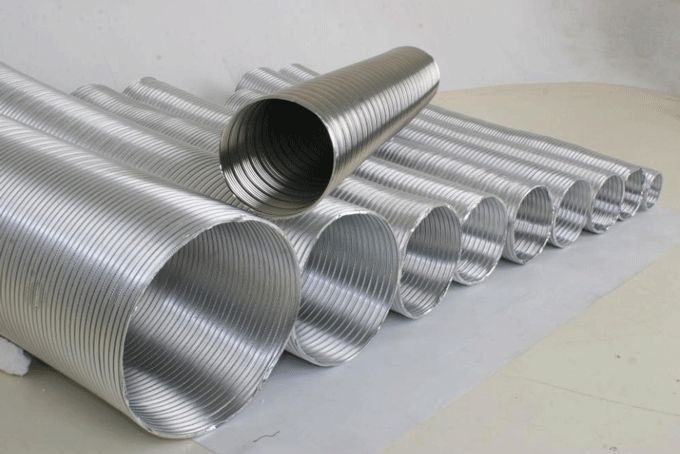

Гофрированные воздуховоды

По форме горизонтальные воздуховоды естественной вентиляции могут быть круглыми, квадратными, прямоугольными и овальными.

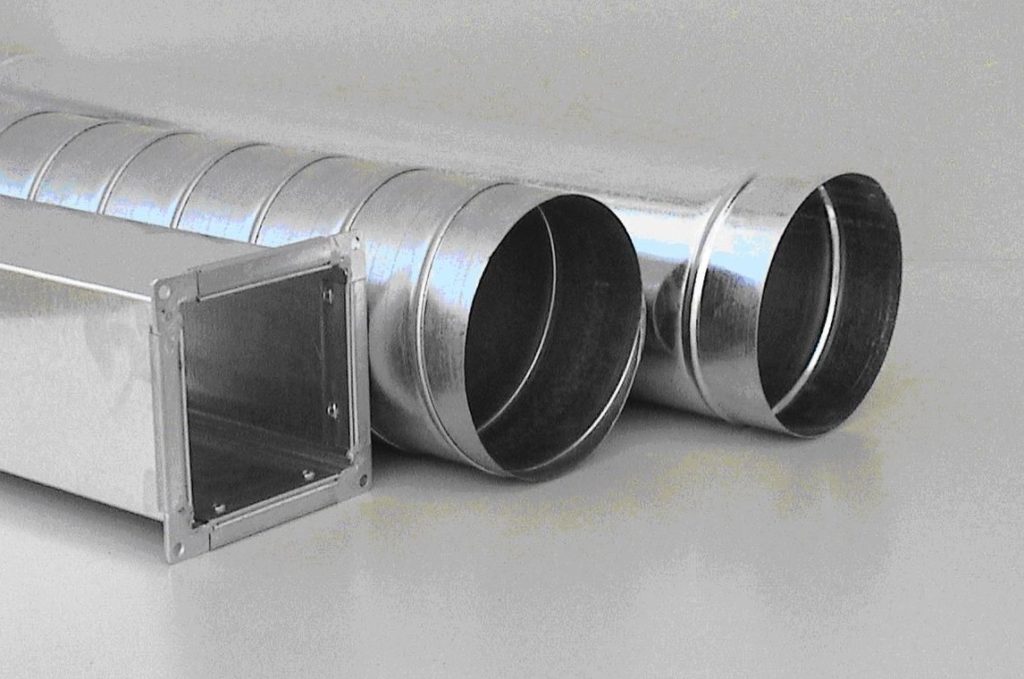

Формы горизонтальных воздуховодов для естественной вентиляции

Совет: Для монтажа выбирайте проверенные компании с положительной репутацией, так как от качества и соответствия стандартам проектной документации зависит производительность, эффективность и бесперебойная работа вентиляционной системы.

к оглавлению ↑

Зачем нужна теплоизоляция воздуховода?

При качественном утеплении снижается тепловая отдача между воздухом снаружи и внутри, также предотвращается образование коррозии и конденсата. Изоляция может выполняться с внутренней и наружной стороны труб, но чаще используется второй способ за счет простоты работ. В качестве утеплительного материала может использоваться минеральная вата, стекловата и войлок.

к оглавлению ↑

Методы крепления горизонтальных воздуховодов

При монтаже горизонтальных воздуховодов к стенам из кирпича или железобетонным колоннам для фиксации конструкции применяются угольные кронштейны из стали, которые крепятся с применением угловых подкладок. Для подвески конструкции на кронштейне сделаны специальные отверстия.

Для крепления труб к колоннам потребуются подкосы, уголки и металлические косынки. Плиты из стали фиксируются к колонне с использованием дюбелей, а после прикручивают подкосы и уголки. Хомутами и траверсами выполняется монтаж горизонтального воздуховода естественной вентиляции к металлическим колоннам, а кронштейнами к панели из бетона.

к оглавлению ↑

Основные этапы установки вентиляционной системы

На первом этапе разрабатывается проект, где учитывается площадь помещения, архитектурные особенности и множество других критериев, монтаж горизонтальных воздуховодов проводится по следующему алгоритму:

  • на место выезжает строительная бригада и производит первичный осмотр участка, предназначенного для установки;
  • крепятся элементы для фиксации труб;
  • специалисты на указанных отметках монтируют подъемники;
  • подвозятся и собираются все элементы воздуховода;
  • крепление труб выполняется с применением фланцевых деталей;
  • в процессе установки системы используются подъемники и вышки;
  • после сборки конструкция проходит испытания на производительность и соответствие стандартам;
  • на заключительном этапе демонтируются вспомогательные приспособления для монтажа.

Если предполагается установка под крышей, то все элементы вентиляционной системы подаются на место в разобранном виде, а после собираются. Подъем конструкции выполняется с помощью лебедок. При монтаже системы в помещении с подвесными потолками сначала крепятся звенья воздушного канала.

Горизонтальная естественная вентиляция идеально подходит для загородных домов и коттеджей, но при условии соблюдения норм и стандартов монтажа, так что лучше выбирать зарекомендованные компании!
