Критерии выбора труб для естественной вентиляции

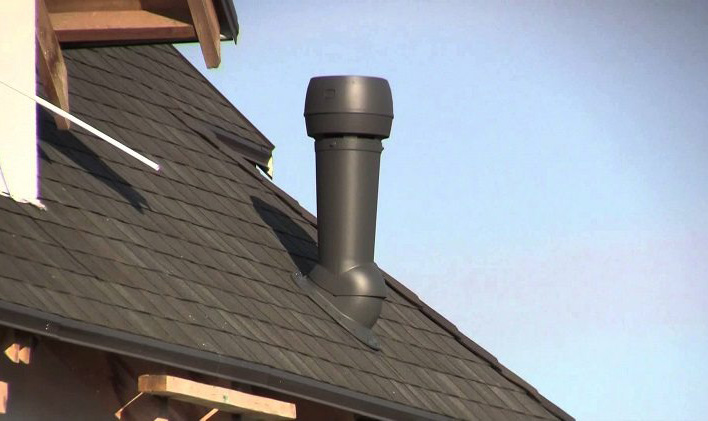

Трубы для естесственной вентиляции

Для создания благоприятного микроклимата в производственных и жилых помещениях необходимо установка качественной вентиляционной системы. Особое внимание требуется обращать на длину и диаметр трубы для естественной вентиляции, так как от правильных расчетов зависит эффективность, производительность и надежность воздуховодов.

Какие предъявляются требования к вентиляционным трубам?

Основное назначение воздуховода для естественной вентиляции заключается в отводе отработанного воздуха из помещения.

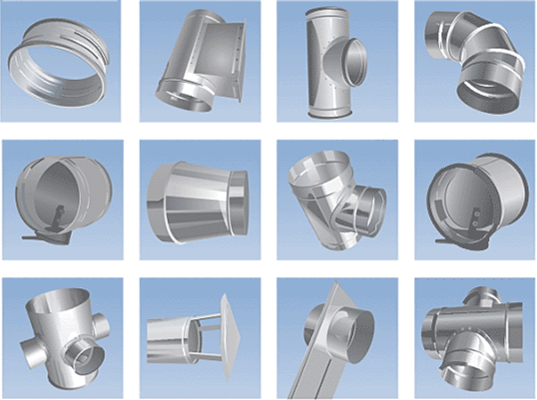

Элементы системы естественной вентиляции

При прокладке систем в домах, офисах и других объектах требуется учитывать следующие пункты:

  • диаметр трубы для естественной вентиляции должен быть не меньше 15 см;
  • при монтаже в жилых помещениях и на объектах пищевой промышленности важны антикоррозийные характеристики, в противном случае под воздействием повышенной влажности металлические поверхности поржавеют;
  • чем меньше вес конструкции, тем легче монтаж и обслуживание;
  • производительность зависит также от толщины воздуховода, чем тоньше, тем больше пропускная способность;
  • уровень пожарной безопасности – при горении не должно выделяться вредных веществ.

Если не соблюдать стандарты (нормы) при проектировании, монтаже и выборе материала изготовления и диаметра ПВХ труб вентиляции или из оцинкованной стали, то в помещениях воздух будет «тяжелым» из-за повышенной влажности и нехватки кислорода. В квартирах и домах с плохой вытяжкой часто запотевают окна, коптятся стены на кухне и образуется грибок.

Из какого материала выбрать воздуховод?

На рынке представлено несколько видов труб, отличающиеся между собой материалом изготовления:

Преимущества пластиковых труб:

  • низкая себестоимость, если сравнивать с воздуховодами из других материалов;
  • антикоррозийные поверхности не нуждаются в дополнительной защите или обработке;
  • простота в обслуживании, при чистке можно использовать любые моющие средства;
  • большой выбор диаметров труб ПВХ труб вентиляции;
  • простая установка, также, при необходимости, легко проводится демонтаж конструкции;
  • на поверхности не скапливаются загрязнения за счет гладкости;
  • при нагревании не происходит выделения вредных и токсичных веществ для здоровья человека.

Пластиковый воздуховод

Металлические воздуховоды изготавливаются из оцинковки или нержавеющей стали, при рассмотрении характеристик можно выделить следующие достоинства:

  • оцинкованные и нержавеющие трубы разрешается использовать на объектах с повышенной влажностью и частыми перепадами температур;
  • влагостойкость – конструкции не подвержены образованию коррозии и ржавчины;
  • высокие показатели термостойкости;
  • относительно небольшой вес;
  • простой монтаж – необходимы базовые знания.

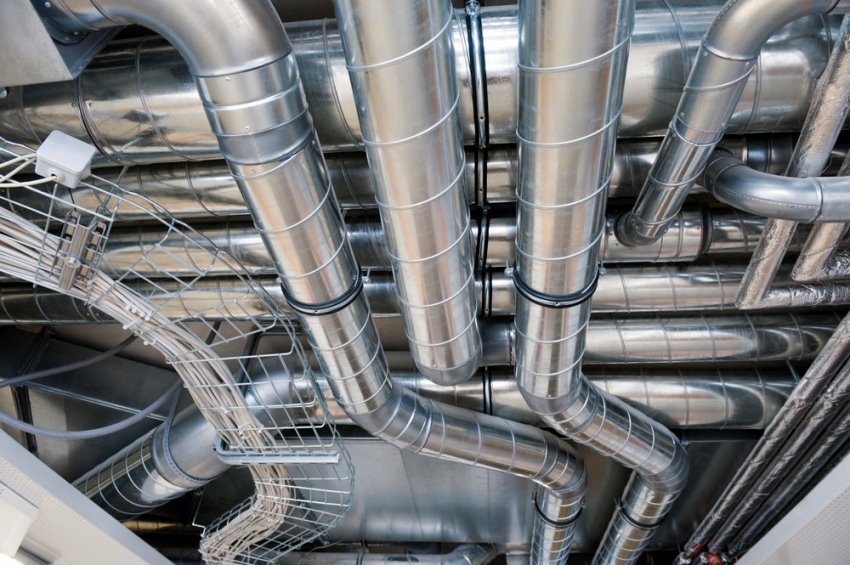

Воздуховод из оцинкованной стали

В качестве материала для изготовления гофрированных воздуховодов применяется алюминиевая фольга. Основные плюсы:

  • при установке образуется минимальное число соединений;
  • легкость демонтажа;
  • при необходимости трубопровод размещается под любым углом.

Преимущества тканевых конструкций:

  • мобильность – легко устанавливаются и демонтируются;
  • не возникает проблем при транспортировке;
  • отсутствие конденсата при любых условиях эксплуатации;
  • маленькая масса облегчает процесс крепежа;
  • не нужно проводить дополнительную изоляцию.

Какие бывают формы воздуховодов?

В зависимости от сферы и направления использования выбирается не только диаметров труб ПВХ труб, но и форма:

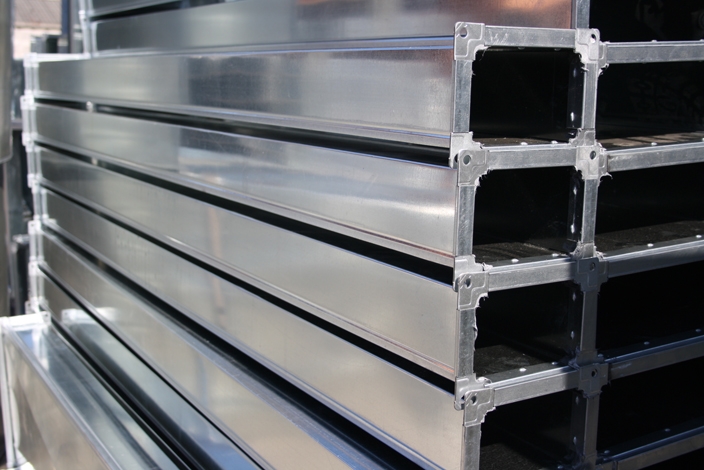

  1. Прямоугольные конструкции в большинстве случаев производятся из оцинковки. Системы устанавливаются в жилых помещениях с большой площадью, в производственных или коммерческих зданиях. При установочных работах применяются сварное или фланцевое соединение.Прямоугольные воздуховоды




  1. Спиральные формы отличаются повышенными показателями жесткости и привлекательным внешним видом. При монтаже соединения выполняются с применением картонного или резинного уплотнителя и фланцев. Системы не нуждаются в изоляции.

Совет! Если нет опыта в этой сфере, то для экономии собственных средств и времени лучше сразу обратиться к специалистам, так как рассчитать диаметр трубы для вентиляции с учетом воздушного потока, и провести самостоятельно монтаж будет весьма проблематично.

  1. Для жилых объектов (загородных и дачных домов) идеальным вариантом будут плоские формы за счет следующих достоинств:
  • при необходимости круглые и плоские трубы легко комбинируются;
  • если размеры не совпали, то параметры легко корректируются с использованием строительного ножа;
  • конструкции отличаются относительно небольшой массой;
  • в качестве соединительных элементов применяются тройники и фланцы.
  1. Установка гибких конструкций происходит без дополнительных элементов для соединения (фланцев и т. д.), что в значительной степени упрощает монтажный процесс. Для материала изготовления используется ламинированная полиэфирная пленка, натканное полотно или фольга из алюминия.
  2. Более востребованы круглые воздуховоды, спрос объясняется следующими достоинствами:
  • минимальное число соединительных элементов;
  • простая эксплуатация;
  • хорошо распределяется воздух;
  • высокие показатели жесткости;
  • несложные установочные работы.

Материал изготовления и формы труб определяются еще на стадии разработки проектной документации, здесь учитывается большой перечень пунктов.

Как определяется диаметр вентиляционной трубы?

На территории России имеется ряд нормативных документов СНиП, где говорится, как рассчитать диаметр трубы для вентиляции естественного типа. Выбор основывается на кратности воздухообмена – определяющий показатель, какой объем и сколько раз за час заменяется воздух в помещении.

Сначала необходимо провести следующие действия:

  • выполняются вычисления объема каждой комнаты в здании – требуется перемножить длину, высоту и ширину;
  • объем воздуха вычисляется по формуле: L=n (нормируемая кратность воздухообмена)*V (объем помещения);
  • полученные показатели L округляются в большую сторону до цифры кратной 5;
  • составление баланса происходит так, чтобы вытяжные и приточные воздушные потоки совпадали в суммарном объеме;
  • учитывается также максимальная скорость в центральном воздуховоде, показатели не должны быть больше 5 м/с, а на ответвленных участках сети не более 3 м/с.

Диаметр ПВХ труб вентиляции и из других материалов выбирается по полученным данным по представленной таблице:

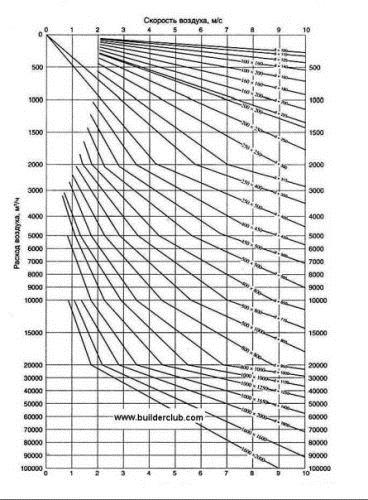

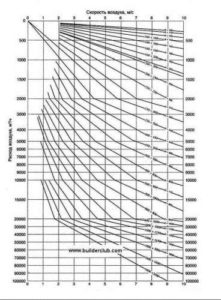

Диаграмма для определения диаметра

Как определить длину вентиляционной трубы?

При написании проекта кроме расчета диаметра трубы для естественной вентиляции важным пунктом считается определение длины наружной части воздуховода. В общую величину входит протяженность всех каналов в здании, по которым циркулирует воздух и выводится наружу.

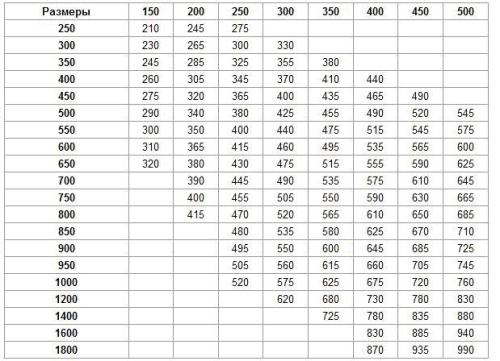

Расчеты производятся по таблице:Таблица определения высоты



При расчете учитываются следующие показатели:

  • если используется плоский воздуховод на установке над крышей, то минимальная длина должна составлять 0,5 м;
  • при установке трубы вентиляции рядом с дымовой высота делается одинаковой, чтобы предотвратить в сезон отопления попадания дыма в помещение.

Производительность, эффективность и бесперебойная работа вентиляционной системы во многом зависит от правильности расчетов и соблюдения требований монтажа. Лучше выбирать проверенные компании с положительной репутацией!
