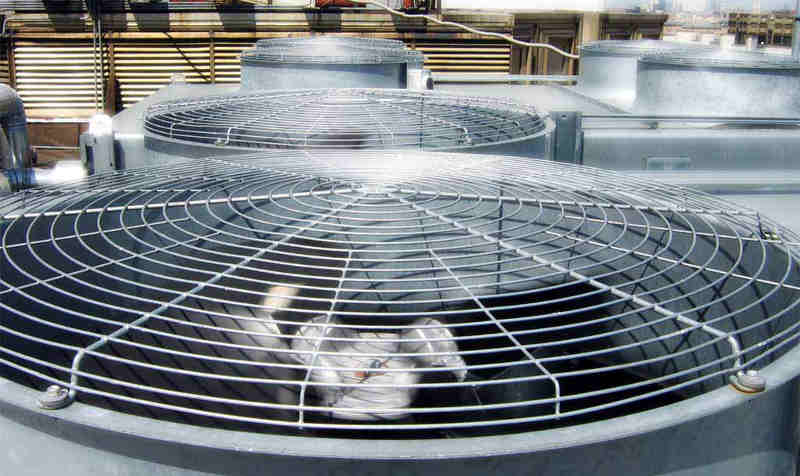

Что такое вентиляторные градирни

Принцип работы сухих, эжекционных, башенных градирен

Вентиляторные градирни предназначены для эффективного охлаждения теплоносителя (в качестве которого выступает вода), в замкнутом контуре оборотного водоснабжения. В этих установках, а в некотором случае и сооружениях, посредством работы достаточно мощных вентиляторов осуществляется принудительная подача направленного воздушного потока непосредственно в оросительное пространство градирни или из него, в зависимости от классификации устройства. Применение этих приспособлений позволяет достаточно эффективно и без значительных затрат, понижать температуру воды, использующейся в системе охлаждения производственного, промышленного или строительного оборудования, установок ТВЧ, а также компрессоров, холодильных машин и систем кондиционирования воздуха.

Принцип работы и устройство

Испарительная вентиляторная градирня состоит из емкости, системы водораспределения, оросителя, по отверстиям которого проходит охлаждаемая вода, поддона, каплеуловителя и вентилятора. В нижней части емкости установлены воздухозаборные жалюзи.

Принцип работы вентиляторной градирни достаточно прост: теплоноситель (вода), из охлаждаемого оборудования поступает в установку, где в зависимости от ее разновидности, охлаждается, с помощью обдувающего или втягивающего потока воздуха. После прохождения полного цикла, охлажденная вода из поддона перекачивается в систему охлаждения оборудования. Испаряемая влага улавливается каплеуловителем и также возвращается в поддон аппарата.

В зависимости отнаправления движении воздушного потока, эти установки могут быть противоточными или поперечно-точными. В противоточных, воздух движется снизу вверх, навстречу воде, а в поперечно-точных, в поперечном направлении к движущейся по оросителю воде. В плане экономии электроэнергии на работу вентилятора и эффективности охлаждения теплоносителя, противоточные градирни являются наиболее выгодными.

Разновидности охладительных установок

Существует несколько разновидностей вентиляторных градирен, которые классифицируются в зависимости от способа передачи тепла, расположению вентиляторной установки и движению охлаждаемого воздуха.

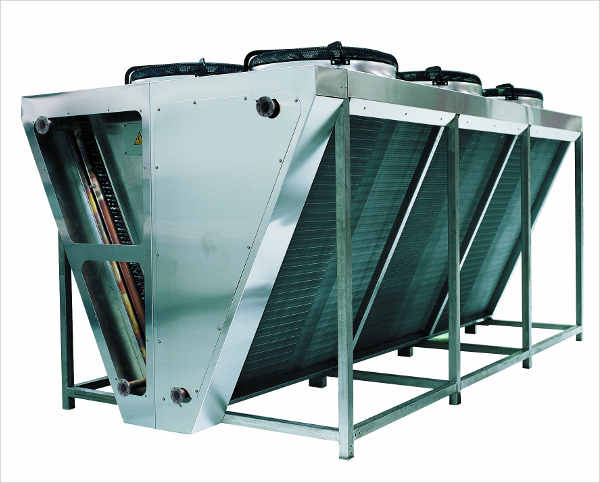

  • Сухая градирняСухая градирня представляет собой установку, в котором вода, проходя по теплообменнику, охлаждается направленным потоком воздуха. Теплообменник или радиатор в этом аппарате исполняет роль оросителя. Вода в нем полностью изолирована от влияния воздуха, попадания в нее пыли и других загрязнений. В свою очередь, в атмосферу не происходит испарения влаги, тем самым отсутствует возможность выброса в окружающий воздух различных химических загрязнений. Стоимость таких охладителей, как правило, в несколько раз выше обычных испарительных установок.
  • В мокром типе такого охладителя, теплообменник с теплоносителем орошается водой, которая при частичном испарении понижает температуру радиатора, и как следствие – теплоноситель. Испаряемая влага задерживается каплеуловителем и возвращается в систему для повторного использования.

Совет:
на сегодняшний день использование только сухих или мокрых установок для охлаждения воды экономически нецелесообразно, в связи с влиянием на эти устройства температуры воздуха. В настоящее время налажен выпуск высокоэффективных гибридных установок, сочетающих в себе свойства сухих и мокрых аппаратов для охлаждения теплоносителя.

  • Вентиляторные эжекционные градирни, представляют собой технологический модуль, который имеет форму горизонтального, а чаще вертикального цилиндра, выполненного из нержавеющей стали. Через коллектор охлаждаемая вода поступает в камеру смешивания воздушного инжектора, в котором она через щелевые зазоры распыляется на воздушные форсунки. В процессе контакта распыленной охлаждаемой воды с эжектированным воздухом происходит их теплообмен, вследствие чего теплоноситель охлаждается до необходимого температурного уровня. Водяная пыль и испаряемая влага улавливается каплеуловителем, после чего попадает в водосборник и откачивается насосом для повторного использования.

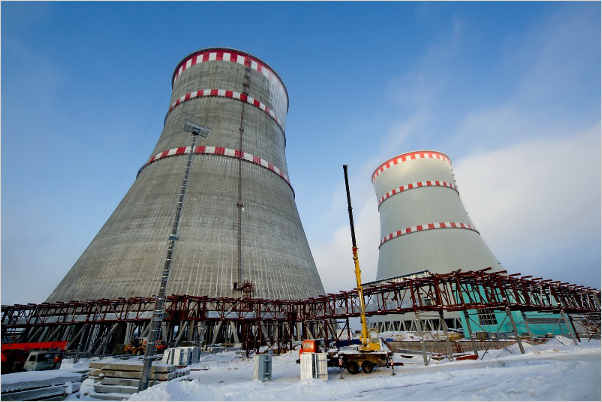

  • Башенные градирни. Как правило – это достаточно внушительные сооружения, в которых проходит охлаждение огромного объема воды. Их орошаемая площадь может измеряться десятками тысяч м2. Внутри этого сооружения формируется естественное движение воздуха, в случае необходимости увеличенная мощными вентиляторами. Между воздухом и водой происходит активный теплообмен, вследствие чего, часть воды испаряется в атмосферу, а часть охлаждается и поступает для использования в системах охлаждения оборудования промышленных предприятий.Башенные градирни

Преимущества использования таких приспособлений состоит в возможности поддерживать заданную температуру теплоносителя, посредством регулирования частоты вращения вентилятора и их высокой эффективности при достаточно низких энергозатратах.
