Воздухоохладители

Каждый из нас знаком с таким нужным устройством, как кондиционер. Многие с успехом используют очистители, увлажнители и осушители воздушных масс, делая с помощью этих климатических приборов здоровый микроклимат своего дома. Но среди всего многообразия климатической техники, незаслуженно забыто такое устройство как охладитель воздуха.

В этой, и других публикациях этого раздела, вы узнаете о том, что же это за климатическая техника, какие типы бывают, где применяется и на что необходимо обращать внимание при выборе воздухоохладителя для дома или производственных нужд. Кроме того, изучив представленную на нашем ресурсе информацию, вы будете знать, принцип работы этих аппаратов, их устройство, из каких материалов они изготавливаются, кто их производит и где их можно приобрести.

Что такое охладитель воздуха

Судя из названия, охладитель воздушного потока – это некое приспособление, основное назначение которого это охлаждения воздуха в бытовых и промышленных целях. Все эти аппараты делятся на две большие группы: коммерческие и промышленные. Подвидом коммерческих установок являются бытовые аппараты, которые имеют два типа исполнения: канальное и моноблочное.

В первой группе используется устройства, работающие на фреоне и воде (гликоле). Принцип работы фреоновой группы аппаратов основан на переходе хладагента, при определенных условиях, из жидкого состояния в газообразное, при котором происходит охлаждение теплообменника и протекающего сквозь него воздуха. Работа этого устройства мало чем отличается от всем знакомого кондиционера. В аппаратах, использующих в качестве агента обычную воду используется принцип теплообмена, между охлажденными трубами теплообменника и воздушной смесью.

Во второй группе охладителей воздушной смеси, практически всегда в качестве хладоносителя используется вода или водные растворы гликолей. Этот вид воздухоохладителей называют водяными воздухоохладительными аппаратами.

Коммерческие, аппараты чаще всего применяют:

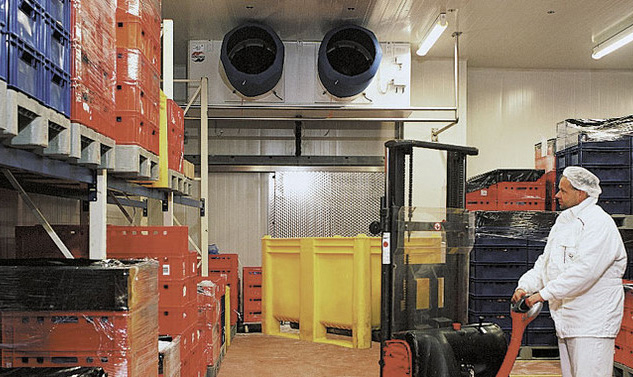

  • В холодильных и морозильных камерах для охлаждения или длительного хранения овощей и фруктов, мясных и молочных продуктов, цветов и лекарственных препаратов.
  • Для охлаждения воздуха в бытовых и промышленных помещениях, цехах переработки мяса и рыбы.
  • В вентиляционных системах для подачи охлажденного воздуха.

Аппараты, в качестве хладагента которых выступает вода, чаще всего применяют в электродвигателях, генераторах и пр.

Конструкция воздухоохладителей

Коммерческие аппараты состоят из электродвигателя с вентилятором, и испарительного блока. В качестве вспомогательного оборудования используются ТЭНы для оттайки, поддоны для сбора конденсата и пр.Наибольший интерес обычно вызывает именно испаритель воздухоохладителя.Устройство воздухоохладителя

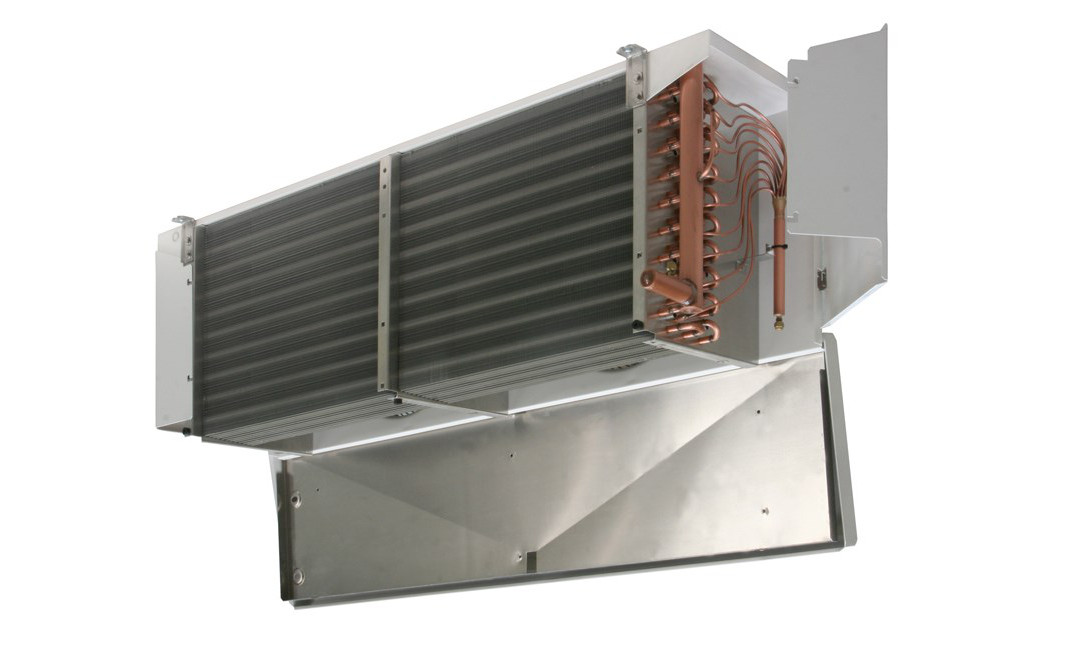

Испаритель состоит из набора оребренных трубок скрепленных специальными соединительными калачами и смонтированных в единую конструкцию при помощи рамы из стали или углеродистой стали. По приемному патрубку, хладагент поступает в распределитель, который равномерно распределяет его по всем трубкам, входящим в контур испарителя. При выходе хладагента из блока, установлен выходной коллектор, который объединяет их потоки.

Промышленные охладители воздуха, как уже говорилось выше, в качестве хладоносителя используют воду или водные растворы гликолей.Входной и выпускной патрубки устройства

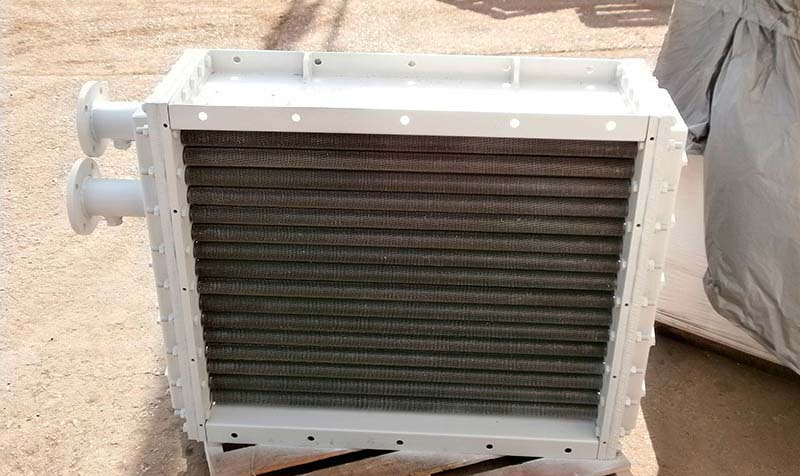

Устройство стандартного воздухоохладителя состоит из пучка оребренных трубок, которые герметично установлены в корпус теплообменника. Благодаря специальной полости в корпусе устройства, вода равномерно поступает в трубки через входной патрубок, а выходит через выпускной патрубок. Горячий воздух, соприкасаясь с трубками по которым протекает холодная вода или раствор гликоля, отдает хладоносителю тепло. Для эффективного охлаждения воздуха применяются многоступенчатые водяные камеры.

В зависимости от типа контакта воздуха с охлаждаемой поверхностью, охладители могут быть поверхностными и встроенными .Основные марки воздухоохладителей поверхностного типа: ВУП, ВОП, ВО. Встроенные воздухоохладители имеют маркировку ВБ.

Существует еще один подвид водяного охладителя – моноблочный. В связи с небольшой холодопроизводительностью, он чаще всего применяется для охлаждения воздуха в жилище. Внешне, этот аппарат напоминает кондиционер напольного исполнения. Устройство же этого климатического прибора, больше похоже на увлажнитель воздуха и не имеет с кондиционером ничего общего.Воздухоохладитель в едином корпусе

Аппарат состоит из корпуса с емкостью для холодной воды и льда, водяной помпы, впитывающего материала и вентилятора. Помпа подает из емкости холодную воду на специальную кассету с впитывающим материалом, а протекаемый через нее воздух при помощи вентилятора отдает ей часть тепловой энергии, попутно охлаждаясь и увлажняясь. Эффективность этого устройства вызывает немало споров, как в СМИ, так и в сети. Как и у любого климатического прибора, у такого воздухоохладителя существуют свои достоинства и недостатки, которые будут рассмотрены подробно в следующих публикациях.

Критерии выбора воздухоохладителя (водяного)

При выборе любого представителя этой климатической техники следует обращать внимание на такие характеристики как:

  • Расход воды и воздуха.
  • Температура воздушного потока на выходе из устройства.
  • Температура входящего хладоносителя ( воды, раствора гликоля).
  • Давление воды в теплообменнике.
  • Вес устройства.

Кроме технических характеристик, при выборе воздухоохладителя следует обращать внимание на бренд устройства, материал несущих труб, и конструктивное исполнение аппарата.

Основные отличия воздухоохладителей от кондиционеров

Эти яркие представители климатической техники имеют общее назначение – охлаждение воздушных масс, но имеют различные решения. Основные отличия охладителей от современных сплит-систем:

  • Охладители не нуждаются в выносе наружного блока на улицу.
  • Данные устройства имеют меньшую стоимость по сравнению с кондиционерами.
  • Воздухоохладитель, работающий с чиллером, потребляет меньше электроэнергии, в сравнении с центральным кондиционером.

Кроме представленных выше достоинств, аппараты, использующие в качестве хладоносителя воду, являются экологически чистыми устройствами.



Публикации раздела "Воздухоохладители"

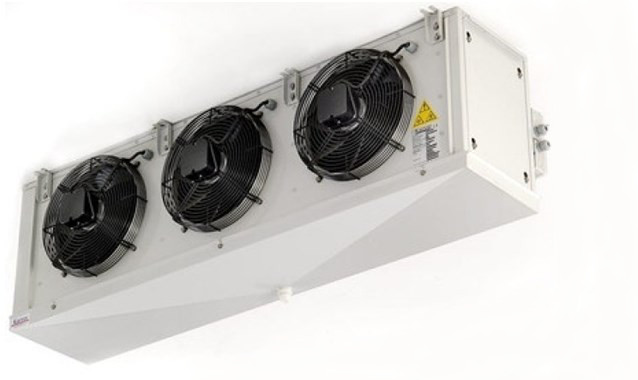

Как произвести самостоятельный расчет воздухоохладителя
Тепловой расчет воздухоохладителя - как произвести самостоятельно
Расчет воздухоохладителей. В этой публикации даны рекомендации по вычислению тепловой нагрузки на устройства, необходимой площади теплообмена, дальности воздушной струи, подбору шага оребрения теплообменника.
eco

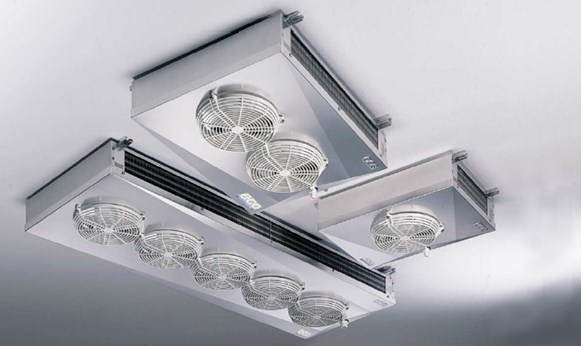

Воздухоохладители Еco cte- экологически чистые и эффективные устройства
Воздухоохладители Еco, общая информация о производителе. Конструктивные особенности и технические характеристики аппаратов. Обзор модельного ряда включает в себя наиболее важную информацию, необходимую при выборе охладителя.
Alfalaval - идеальное решение для холодильных камер

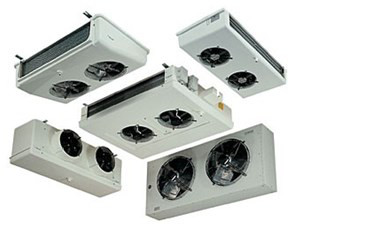

Воздухоохладители Альфа лаваль – лучшее решение для холодильных камер
